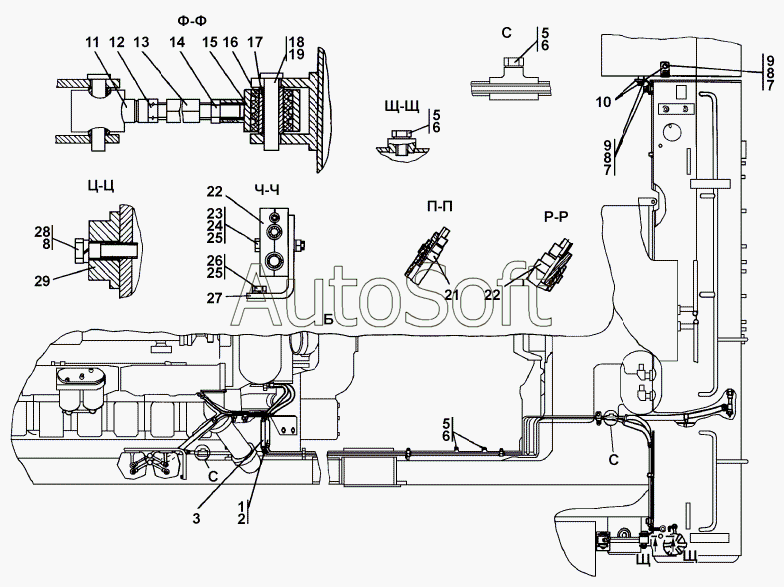

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-25-1СП Установка топливного бака
12
5
16
23
26
9
9
9
28
28
24
14
12
5
5
18
25
25
8
8
8
7
7
7
7
19
6
6
6
21
2
15
11
11
29
29
10
10
1
1
2
15
3
3
17
17
27
27
22
22
22
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Рукав | |
| 1 | 4***0 | Рукав | |
| 2 | 4***6 | Рукав | |
| 2 | 4***0 | Рукав | |
| 3 | 4***4 | Рукав | |
| 3 | 4***0 | Рукав | |
| 4 | Ф***а | Фильтр грубой очистки топлива | |
| 5 | 7***7 | Пробка | |
| 5 | 7***0 | Пробка | |
| 6 | 1***2 | Кольцо 12x16 МН4152-62 | |
| 7 | 3***0 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 7 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 8 | Ш***T | Шайба 16 OT | |
| 9 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 10 | 3***1 | Стяжка | |
| 10 | 3***0 | Стяжка | |
| 11 | 2***) | Втулка | |
| 11 | 2***) | Втулка | |
| 12 | 3***5 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 12 | 3***0 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 13 | T***3 | Стяжка | |
| 13 | T***0 | Стяжка | |
| 14 | Г***5 | Гайка M16x1,5 | |
| 15 | 2***) | Втулка | |
| 15 | 2***) | Втулка | |
| 16 | 4***3 | Втулка | |
| 17 | 2***8 | Втулка | |
| 17 | 2***0 | Втулка | |
| 18 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 19 | Ш***0 | Шплинт 4x40 | |
| 20 | 1***2 | Хомут 1028-У-02 | |
| 21 | 1***1 | Хомут стяжной червячный 1101-У-01 | |
| 22 | 2***0 | Хомут | |
| 22 | 2***0 | Хомут | |
| 23 | Б***5 | Болт M8-6gx45 | |
| 24 | Г***8 | Гайка M8 | |
| 25 | Ш***T | Шайба 8T | |
| 26 | Б***6 | Болт M8-6gx16 | |
| 27 | 2***2 | Уголок | |
| 27 | 2***0 | Уголок | |
| 28 | 2***5 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт М16х1,5-6gх55 ГОСТ 7796-70 | |
| 29 | T***) | Стойка | |
| 29 | T***) | Стойка |
