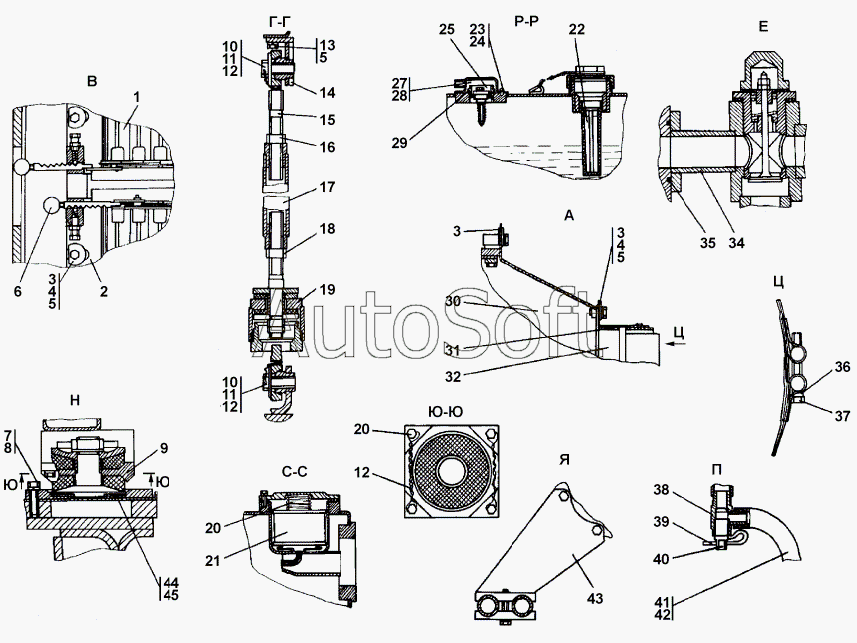

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-60-2СП Система охлаждения
20
13
4
4
42
42
29
29
37
37
10
10
20
20
6
3
3
3
3
40
36
36
39
16
12
12
12
35
11
11
11
7
5
5
5
24
16
39
18
18
23
23
8
8
10
19
14
14
2
1
15
15
17
17
30
19
21
34
34
43
43
9
38
45
44
41
22
28
28
27
27
9
25
25
31
31
32
32
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Жалюзи | |
| 2 | 3***) | Жалюзи | |
| 3 | 4***6 | Шайба | |
| 3 | 4***0 | Шайба | |
| 4 | Б***0 | Болт M12x1,25-6gx30 | |
| 5 | Ш***T | Шайба 12 OT | |
| 6 | 4***3 | Рукоятка | |
| 7 | Ш***T | Шайба 16 OT | |
| 8 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 3***) | Опора | |
| 9 | 3***) | Опора | |
| 10 | 2***9 | Болт 3М20х1,5-6gх40 ГОСТ 7796-70 | |
| 10 | 2***0 | Болт 3М20х1,5-6gх40 ГОСТ 7796-70 | |
| 11 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 11 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 12 | П***0 | Проволока KC 1,0 | |
| 13 | Б***0 | Болт M12x1,25-6gx40 | |
| 14 | 3***) | Кронштейн | |
| 14 | 3***) | Кронштейн | |
| 15 | 3***) | Опора | |
| 15 | 3***) | Опора | |
| 16 | 3***7 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 16 | 3***0 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 17 | 3***) | Стойка | |
| 17 | 3***) | Муфта | |
| 18 | 3***1 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 18 | 3***0 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 19 | 2***) | Головка | |
| 19 | 2***) | Головка | |
| 20 | 7***5 | Пружина | |
| 20 | 7***0 | Пружина | |
| 21 | 2***) | Элемент фильтрующий | |
| 22 | 4***) | Фильтр | |
| 23 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 23 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 24 | Ш***T | Шайба 6T | |
| 25 | 4***) | Клапан паровоздушный | |
| 25 | 4***) | Клапан паровоздушный | |
| 27 | 4***) | Грибок | |
| 27 | 4***) | Грибок | |
| 28 | 4***) | Грибок | |
| 28 | 4***) | Грибок | |
| 29 | 4***4 | Кольцо | |
| 29 | 4***0 | Кольцо | |
| 30 | 3***) | Кожух | |
| 30 | 3***) | Кожух | |
| 31 | 4***) | Лента | |
| 31 | 4***) | Лента | |
| 32 | 3***) | Кожух | |
| 32 | 3***) | Кожух | |
| 34 | 2***) | Клапан | |
| 34 | 2***) | Клапан | |
| 35 | 0***3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 36 | 4***0 | Втулка | |
| 36 | 4***0 | Втулка | |
| 37 | 2***0 | Болт | |
| 37 | 2***0 | Болт | |
| 38 | 4***) | Корпус | |
| 39 | 2***6 | Стопор | |
| 39 | 2***0 | Стопор | |
| 40 | 4***5 | Клапан | |
| 41 | 4***) | Хомут | |
| 42 | 4***4 | Рукав | |
| 42 | 4***0 | Рукав | |
| 43 | 3***) | Кронштейн | |
| 43 | 3***) | Кронштейн | |
| 44 | 2***5 | Прокладка | |
| 45 | 2***6 | Прокладка |
