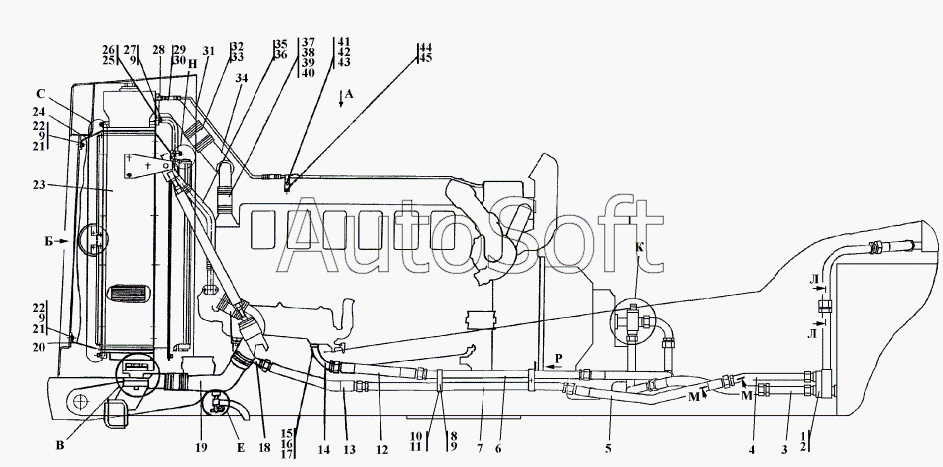

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-60-10СП Система охлаждения
25
39
36
36
29
29
15
15
2
2
25
39
11
11
10
10
45
45
28
28
20
20
8
30
21
21
21
43
43
9
9
9
9
17
42
16
16
24
8
27
27
22
22
41
33
33
40
40
26
6
6
19
19
4
4
7
7
31
31
18
26
34
34
23
23
1
1
3
3
5
24
44
44
38
38
35
35
12
12
5
13
13
32
32
37
37
14
14
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-60-10-20СП -20(SP) | 3***) | Система охлаждения двигателя и трансмиссии | |
| 313502-60-10СП(SP) | 3***) | Система охлаждения двигателя и трансмиссии | |
| 1 | 3***) | Патрубок | |
| 1 | 3***) | Патрубок | |
| 2 | 7***7 | Прокладка | |
| 2 | 7***0 | Прокладка | |
| 3 | 3***) | Трубопровод | |
| 3 | 3***) | Трубопровод | |
| 4 | 3***) | Трубопровод | |
| 4 | 3***) | Трубопровод | |
| 5 | 4***) | Рукав | |
| 5 | 4***) | Рукав | |
| 6 | 2***) | Трубопровод | |
| 6 | 2***) | Трубопровод | |
| 7 | 3***) | Трубопровод | |
| 7 | 3***) | Трубопровод | |
| 8 | 2***5 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 9 | Ш***Т | Шайба 12.ОТ | |
| 10 | 4***1 | Прижим | |
| 10 | 4***0 | Прижим | |
| 11 | 4***1 | Прижим | |
| 11 | 4***0 | Прижим | |
| 12 | 4***) | Рукав | |
| 12 | 4***) | Рукав | |
| 13 | 4***) | Рукав | |
| 13 | 4***) | Рукав | |
| 14 | 2***) | Патрубок | |
| 14 | 2***) | Патрубок | |
| 15 | 2***2 | Шпилька | |
| 15 | 2***0 | Шпилька | |
| 16 | 3***6 | Гайка М10х1,25 | |
| 16 | 3***0 | Гайка М10х1,25 | |
| 17 | Ш***Т | Шайба 10.ОТ | |
| 18 | 2***) | Патрубок | |
| 18 | 2***) | Патрубок | |
| 19 | 3***) | Трубопровод | |
| 19 | 3***) | Трубопровод | |
| 20 | 3***1 | Щиток | |
| 20 | 3***) | Щиток | |
| 21 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 21 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 22 | Б***5 | Болт М12x1,25-6gx25 | |
| 23 | 3***) | Радиатор | |
| 23 | 3***) | Радиатор | |
| 24 | 3***6 | Щиток | |
| 24 | 3***0 | Щиток | |
| 25 | 7***7 | Прокладка | |
| 25 | 7***0 | Прокладка | |
| 26 | 3***) | Патрубок | |
| 26 | 3***) | Патрубок | |
| 27 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 28 | 2***9 | Штуцер | |
| 28 | 2***0 | Штуцер | |
| 29 | 4***1 | Рукав | |
| 29 | 4***0 | Рукав | |
| 30 | 1***2 | Хомут стяжной червячный 11018-У-02 | |
| 31 | 3***) | Трубопровод | |
| 31 | 3***) | Трубопровод | |
| 32 | 2***) | Хомут | |
| 32 | 2***) | Хомут | |
| 33 | 4***6 | Рукав | |
| 33 | 4***0 | Рукав | |
| 34 | 3***) | Трубопровод | |
| 34 | 3***) | Трубопровод | |
| 35 | 5***) | Хомут | |
| 35 | 5***) | Хомут | |
| 36 | 4***3 | Рукав | |
| 36 | 4***0 | Рукав | |
| 37 | 3***) | Хомут | |
| 37 | 3***) | Хомут | |
| 38 | 4***) | Хомут | |
| 38 | 4***) | Хомут | |
| 39 | 4***2 | Рукав | |
| 39 | 4***0 | Рукав | |
| 40 | 4***1 | Рукав | |
| 40 | 4***0 | Рукав | |
| 41 | Б***5 | Болт М8-6gx25 | |
| 42 | Ш***Т | Шайба 8Т | |
| 43 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 43 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 44 | 4***) | Кронштейн | |
| 44 | 4***) | Кронштейн | |
| 45 | 4***2 | Прижим | |
| 45 | 4***0 | Прижим |
