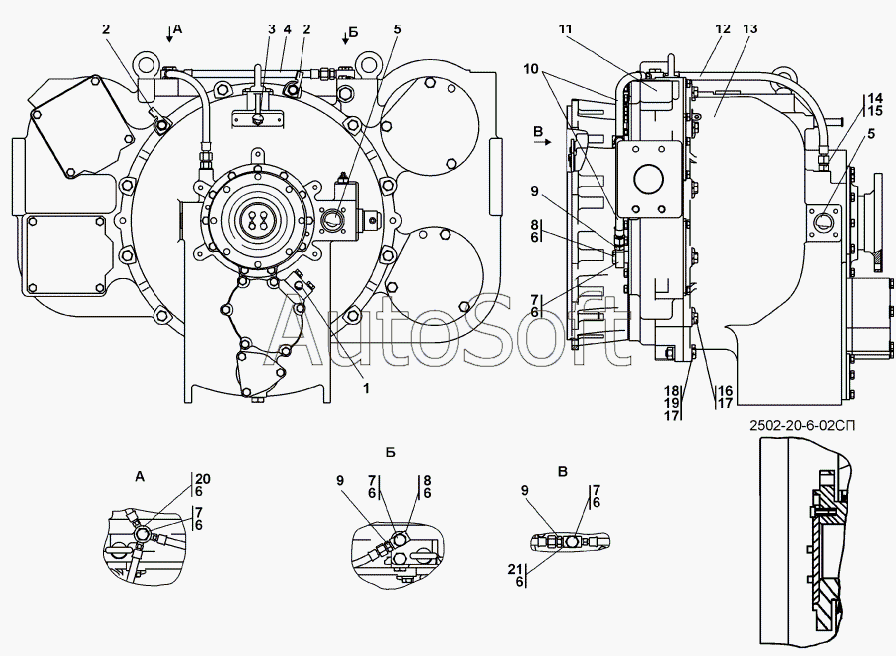

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 2502-20-6СП/-02СП Установка редуктора привода насосов
5
5
20
8
8
21
9
9
9
9
2
2
2
14
7
7
7
7
3
18
16
19
19
17
17
6
6
6
6
6
6
6
6
15
13
11
11
11
11
13
10
10
4
4
12
12
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-20-6-02-20СП(SP) | 2***) | Установка редуктора привода насосов | |
| 2502-20-6-02СП(SP) | 2***) | Установка редуктора привода насосов | |
| 2502-20-6-20СП(SP) | 2***) | Установка редуктора привода насосов | |
| 2502-20-6СП(SP) | 2***) | Установка редуктора привода насосов | |
| 2 | 4***1 | Угольник | |
| 2 | 4***0 | Угольник | |
| 3 | 4***3 | Пробка | |
| 4 | 2***) | Рукав | |
| 4 | 2***) | Рукав | |
| 5 | 4***6 | Пробка | |
| 6 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 7 | 2***8 | Болт зажимной | |
| 7 | 2***0 | Болт зажимной | |
| 8 | 2***8 | Угольник | |
| 9 | 2***9 | Штуцер | |
| 9 | 2***0 | Штуцер | |
| 10 | 2***) | Рукав | |
| 10 | 2***) | Рукав | |
| 11 | 2***P | )Редуктор привода насосов | |
| 11 | 2***) | Редуктор привода насосов | |
| 11 | 2***) | Редуктор привода насосов | |
| 11 | 2***) | Редуктор привода насосов | |
| 12 | 2***) | Рукав | |
| 12 | 2***) | Рукав | |
| 13 | 2***) | Гидротрансформатор | |
| 13 | 2***) | Гидротрансформатор | |
| 14 | 4***5 | Штуцер | |
| 15 | 1***2 | Кольцо 12x16 МН4152-62 | |
| 16 | Б***5 | Болт М16x6gx45 | |
| 17 | Ш***Т | Шайба 16.ОТ | |
| 18 | Б***0 | Болт М16x1,5-6gx60 | |
| 19 | 3***0 | Гайка М16х1,5-6Н ГОСТ 5915-70 | |
| 19 | 3***0 | Гайка М18х1,5-6Н ГОСТ 5915-70 | |
| 20 | 2***7 | Угольник | |
| 21 | 2***1 | Угольник |
