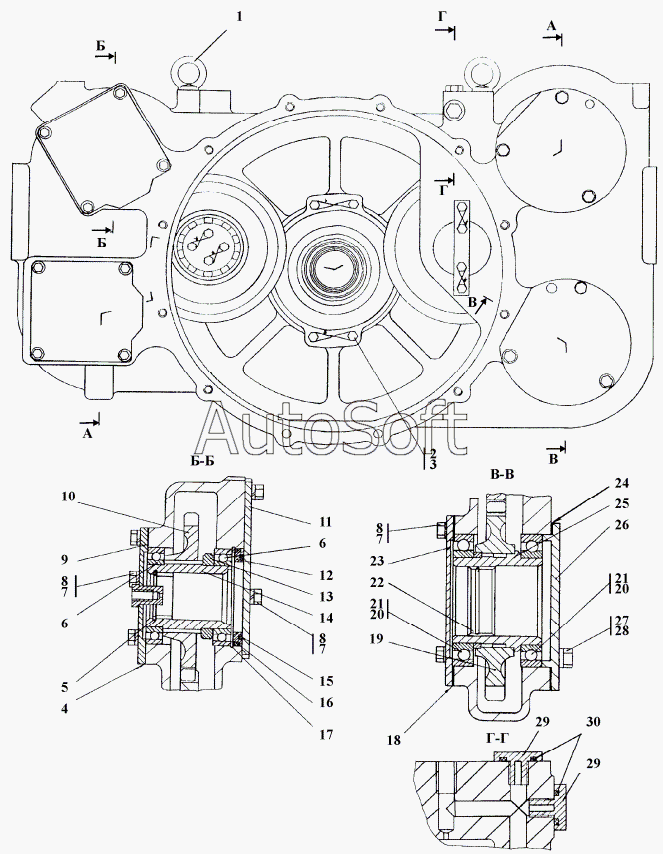

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 2502-20-13СП/-02СП Редуктор привода насосов
28
18
4
4
24
8
8
8
27
27
1
1
7
7
7
18
30
15
16
5
22
17
6
6
21
21
20
20
3
11
19
9
9
25
23
23
11
14
13
12
10
26
26
2
2
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-20-13-02-20СП -20(SP) | 2***) | Редуктор привода насосов | |
| 2502-20-13-02СП(SP) | 2***) | Редуктор привода насосов | |
| 2502-20-13-20СП(SP) | 2***) | Редуктор привода насосов | |
| 2502-20-13СП(SP) | 2***) | Редуктор привода насосов | |
| 1 | 2***0 | Рым-болт М16.05 ГОСТ 4751-73 | |
| 1 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 2 | 2***0 | Болт | |
| 2 | 2***0 | Болт | |
| 3 | П***С | Проволока 1,6-0-С | |
| 4 | 4***4 | Прокладка | |
| 4 | 4***0 | Прокладка | |
| 5 | 7***2 | Кольцо С58 ГОСТ 13941-86 | |
| 6 | 1***А | Подшипник ГОСТ 8338-75 | |
| 7 | Ш***Т | Шайба 12.ОТ | |
| 8 | Б***5 | Болт М12-6gx25 | |
| 9 | 2***) | Крышка | |
| 9 | 2***) | Крышка | |
| 10 | 2***6 | Шестерня | |
| 11 | 2***3 | Крышка | |
| 11 | 2***0 | Крышка | |
| 12 | 2***1 | Втулка | |
| 13 | 2***0 | Втулка | |
| 14 | 2***9 | Ступица | |
| 15 | 1***1 | Кольцо ГОСТ 9833-73 | |
| 16 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 17 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 18 | 4***3 | Прокладка | |
| 18 | 4***0 | Прокладка | |
| 19 | 2***) | Шестерня | |
| 20 | 6***2 | Подшипник 6022 | |
| 21 | 1***2 | Подшипник 122 | |
| 22 | 5***0 | Кольцо С85 ГОСТ 13941-86 | |
| 23 | 2***2 | Крышка | |
| 23 | 2***0 | Крышка | |
| 24 | 5***2 | Прокладка | |
| 25 | 2***0 | Ступица | |
| 26 | 4***8 | Крышка | |
| 26 | 4***0 | Крышка | |
| 27 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 27 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 28 | Ш***Т | Шайба 16.ОТ | |
| 29 | 3***0 | Пробка | |
| 29 | 3***0 | Пробка | |
| 30 | 0***8 | Кольцо 018-022-25-51-1668 |
