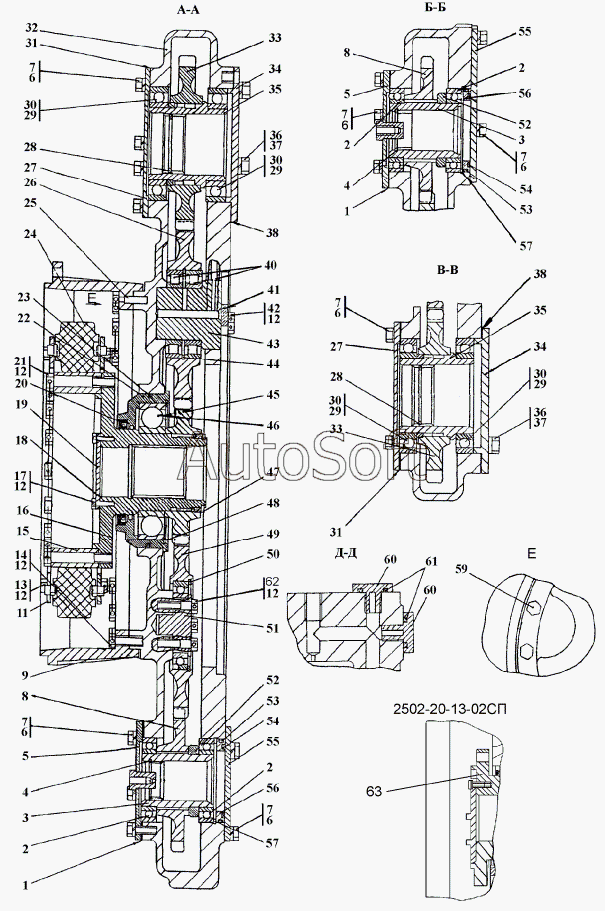

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 2502-20-13СП/-02СП Редуктор привода насосов
59
6
6
6
6
6
6
21
21
36
36
36
62
62
14
14
37
37
42
42
7
7
7
7
7
7
60
60
60
38
38
1
1
1
31
31
44
2502-20-13-02СП(SP)
12
12
12
12
12
12
29
29
29
29
46
30
30
30
30
2
2
2
2
40
20
48
31
57
57
28
28
4
4
47
23
53
53
54
54
61
35
35
19
56
56
52
52
3
3
55
55
55
27
27
27
41
19
26
22
16
15
5
5
5
45
33
33
34
25
25
13
13
17
17
9
9
34
34
11
43
51
50
49
8
8
32
32
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-20-13-02СП(SP) | 2***) | Редуктор привода насосов | |
| 1 | 4***4 | Прокладка | |
| 1 | 4***0 | Прокладка | |
| 2 | 1***А | Подшипник ГОСТ 8338-75 | |
| 3 | 2***9 | Ступица | |
| 4 | 7***2 | Кольцо С58 ГОСТ 13941-86 | |
| 5 | 2***) | Крышка | |
| 5 | 2***) | Крышка | |
| 6 | Ш***Т | Шайба 12.ОТ | |
| 7 | Б***5 | Болт М12-6gx25 | |
| 8 | 2***6 | Шестерня | |
| 9 | 4***4 | Проставка | |
| 9 | 4***0 | Проставка | |
| 11 | 2***) | Стопор | |
| 12 | П***С | Проволока 1,6-0-С | |
| 13 | 2***0 | Болт | |
| 13 | 2***0 | Болт | |
| 14 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 15 | 2***3 | Муфта | |
| 16 | 2***4 | Ступица | |
| 17 | 2***0 | Болт | |
| 17 | 2***0 | Болт | |
| 19 | 2***2 | Крышка | |
| 19 | 2***0 | Крышка | |
| 20 | 1***L | Манжета 125.150.12ASB 025-129/808BASL | |
| 21 | 2***1 | Болт 3М16х1,5-6gх90 | |
| 21 | 2***0 | Болт 3М16х1,5-6gх90 | |
| 22 | 2***1 | Стакан | |
| 23 | 2***3 | Кольцо ГОСТ 9833-73 | |
| 25 | 3***5 | Штифт | |
| 25 | 4***2 | Втулка | |
| 26 | 2***7 | Шестерня | |
| 27 | 2***2 | Крышка | |
| 27 | 2***0 | Крышка | |
| 28 | 5***0 | Кольцо С85 ГОСТ 13941-86 | |
| 29 | 6***2 | Подшипник 6022 | |
| 30 | 1***2 | Подшипник 122 | |
| 31 | 4***3 | Прокладка | |
| 31 | 4***0 | Прокладка | |
| 32 | 2***4 | Корпус | |
| 32 | 2***0 | Корпус | |
| 33 | 2***) | Шестерня | |
| 34 | 4***8 | Крышка | |
| 34 | 4***0 | Крышка | |
| 35 | 2***0 | Ступица | |
| 36 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 37 | Ш***Т | Шайба 16.ОТ | |
| 38 | 5***2 | Прокладка | |
| 40 | 4***М | Подшипник ГОСТ 8328-75 | |
| 41 | 2***9 | Планка | |
| 42 | 2***9 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 43 | 4***7 | Ось | |
| 44 | 5***1 | Кольцо С130 ГОСТ 13941-86 | |
| 45 | 2***) | Шестерня | |
| 46 | 2***А | Подшипник ГОСТ 833 8-75 | |
| 47 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 48 | 5***0 | Кольцо С200 ГОСТ 13941-86 | |
| 49 | 2***7 | Шестерня | |
| 50 | 2***8 | Кольцо | |
| 51 | 2***9 | Опора | |
| 52 | 2***0 | Втулка | |
| 53 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 54 | 1***1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 55 | 2***3 | Крышка | |
| 55 | 2***0 | Крышка | |
| 56 | 2***1 | Втулка | |
| 57 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 59 | Б***5 | Болт М12-6gx35 | |
| 60 | 3***0 | Пробка | |
| 60 | 3***0 | Пробка | |
| 61 | 0***1 | Кольцо 075-081-36-2ИРП1314-1 | |
| 62 | 2***9 | Болт 3М12-6gх65 | |
| 62 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 63 | 3***2 | Ступица |
