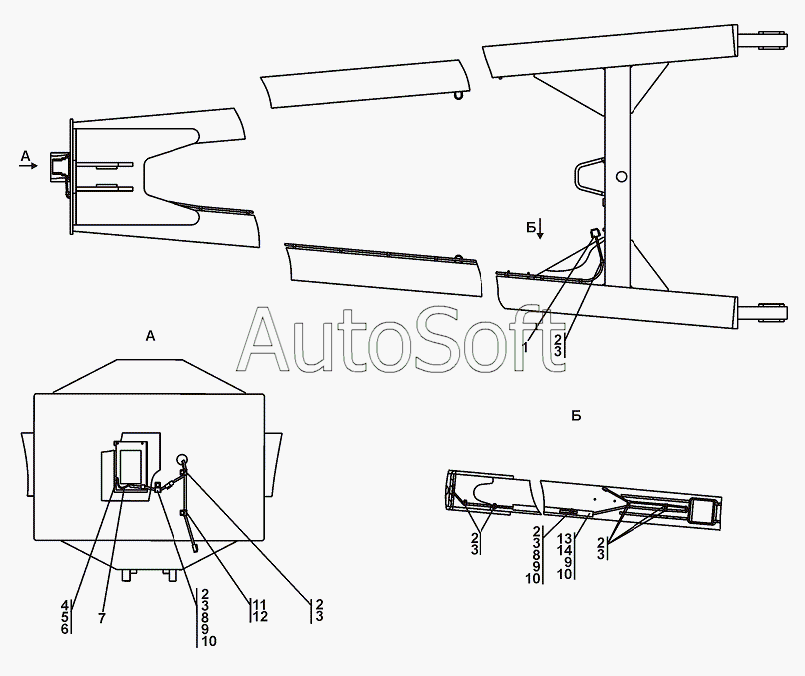

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313516-10-19СП Электрооборудование стрелы грузовой
7
1
1
13
13
2
2
2
2
2
2
12
3
3
3
3
3
3
11
8
14
4
5
9
9
9
6
6
10
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313516-10-19-20СП -20SP | 3***P | Электрооборудование стрелы грузовой | |
| 313516-10-19СП(SP) | 3***) | Электрооборудование стрелы грузовой | |
| 1 | 3***P | Жгут | |
| 1 | 3***) | Жгут | |
| 2 | 7***4 | Прокладка | |
| 3 | 7***6 | Хомут | |
| 4 | В***2 | Винт В.М6-6gx12 | |
| 5 | Ш***Т | Шайба 6Т | |
| 6 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 3***) | Контроллер оголовка стрелы | |
| 8 | Б***6 | Болт М8-6gx16 | |
| 9 | Ш***Т | Шайба 8Т | |
| 10 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | 4***9 | Хомутик | |
| 12 | 7***6 | Прокладка | |
| 13 | 3***1 | Кожух | |
| 13 | 3***0 | Кожух | |
| 14 | Б***0 | Болт М8-6gx30 |
