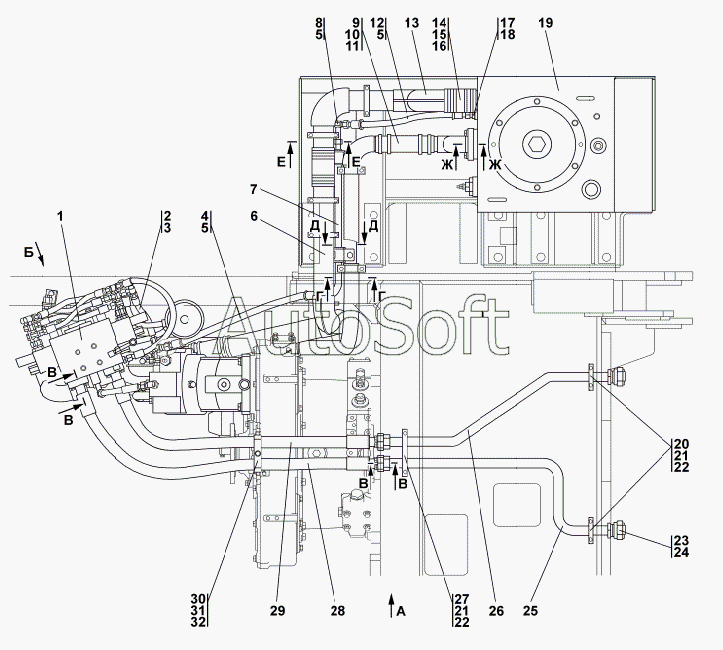

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1522-26-1СП/-01СП/-02СП Установка гидросистемы
1522-26-1СП(SP)
1522-26-1-20СП(SP)
1522-26-1-01СП(SP)
1522-26-1-01-20СП -20SP
1522-26-1-02СП(SP)
1522-26-1-02-20СП -20SP
1
1
2
2
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-1-01-20СП -20SP | 1***P | Установка гидросистемы | |
| 1522-26-1-01СП(SP) | 1***) | Установка гидросистемы | |
| 1522-26-1-02-20СП -20SP | 1***P | Установка гидросистемы | |
| 1522-26-1-02СП(SP) | 1***) | Установка гидросистемы | |
| 1522-26-1-20СП(SP) | 1***) | Установка гидросистемы | |
| 1522-26-1СП(SP) | 1***) | Установка гидросистемы | |
| 1 | 1***) | Установка распределителя | |
| 1 | 1***) | Установка распределителя | |
| 2 | 3***) | Рукав d.8 | |
| 2 | 3***) | Рукав d.8 | |
| 3 | 0***8 | Кольцо | |
| 4 | 4***P | Рукав | |
| 4 | 4***) | Рукав d.12 | |
| 5 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 6 | 2***P | Трубопровод | |
| 6 | 2***) | Трубопровод | |
| 7 | 2***) | Трубопровод | |
| 7 | 2***) | Трубопровод | |
| 8 | 0***) | Угольник | |
| 8 | 0***) | Угольник | |
| 9 | 1***4 | Рукав | |
| 9 | 1***0 | Рукав | |
| 10 | D***2 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 11 | 5***) | Хомут | |
| 11 | 5***) | Хомут | |
| 12 | 4***P | Рукав | |
| 12 | 4***) | Рукав | |
| 13 | 2***) | Трубопровод | |
| 13 | 2***) | Трубопровод | |
| 14 | 4***1 | Рукав | |
| 14 | 4***0 | Рукав | |
| 15 | D***2 | Шланговый хомут DIN3017-AS70-90/ 12C7-W2 | |
| 16 | 5***P | Хомут | |
| 16 | 5***) | Хомут | |
| 17 | 5***8 | Штуцер ввертной | |
| 17 | 5***0 | Штуцер ввертной | |
| 18 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 19 | 2***P | Бак гидросистемы | |
| 19 | 2***) | Бак гидросистемы | |
| 19 | 2***) | Бак гидросистемы | |
| 19 | 2***) | Бак гидросистемы | |
| 20 | 1***0 | Бугель | |
| 20 | 1***0 | Бугель | |
| 21 | Б***0 | Болт М8-6gx70 | |
| 22 | Ш***Т | Шайба 8Т | |
| 23 | 4***1 | Заглушка | |
| 23 | 4***0 | Заглушка | |
| 24 | 7***0 | Гайка накидная | |
| 24 | 7***4 | Гайка накидная | |
| 25 | 2***) | Трубопровод | |
| 25 | 2***) | Трубопровод | |
| 26 | 2***P | Трубопровод | |
| 26 | 2***) | Трубопровод | |
| 27 | 2***3 | Бугель | |
| 27 | 2***0 | Бугель | |
| 28 | 2***) | Рукав d.25 | |
| 28 | 2***) | Рукав d.25 | |
| 29 | 2***) | Рукав d.25 | |
| 29 | 2***) | Рукав d.25 | |
| 30 | 2***1 | Бугель | |
| 30 | 2***0 | Бугель | |
| 31 | Б***0 | Болт М12x1,25-6gx40 | |
| 32 | Ш***Т | Шайба 12 ОТ |
