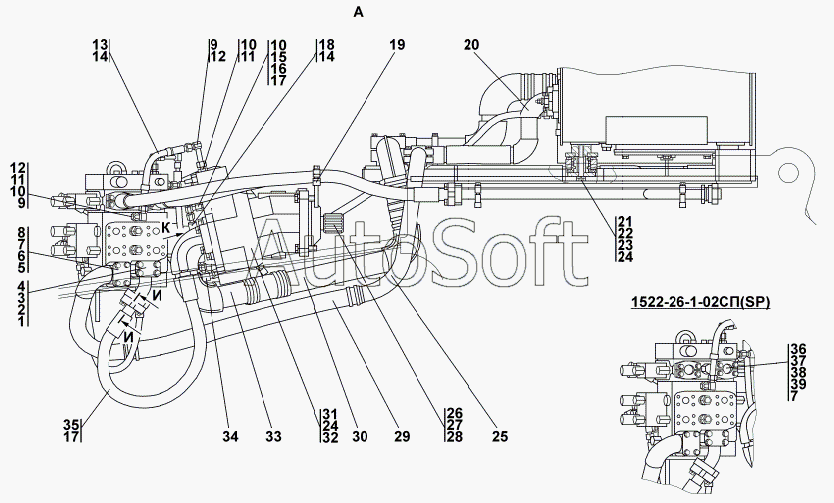

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1522-26-1СП/-01СП/-02СП Установка гидросистемы
1
1
2
3
4
5
5
6
6
7
7
8
9
9
9
10
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
26
27
28
29
29
30
30
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
1522-26-1-02СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-1-02СП(SP) | 1***) | Установка гидросистемы | |
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | Б***0 | Болт М12-6gx70 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | 2***) | Трубопровод | |
| 5 | 2***) | Трубопровод | |
| 6 | 2***0 | Болт М10-6gx80 | |
| 6 | 2***0 | Болт М10-6gx80 | |
| 7 | Ш***Т | Шайба 10 ОТ | |
| 8 | 0***8 | Кольцо 038-046-46-2-51-1668 | |
| 9 | 0***) | Угольник | |
| 9 | 0***) | Угольник | |
| 10 | 0***К | Шайба специальная | |
| 11 | 3***1 | Штуцер ввертной | |
| 11 | 3***0 | Штуцер ввертной | |
| 12 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 13 | 0***) | Рукав d.8 | |
| 13 | 0***) | Рукав d.8 | |
| 14 | 0***8 | Кольцо | |
| 15 | 3***) | Угольник | |
| 15 | 3***) | Угольник | |
| 16 | 3***5 | Штуцер | |
| 16 | 3***0 | Штуцер | |
| 17 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 18 | 3***) | Рукав d.8 | |
| 18 | 3***) | Рукав d.8 | |
| 19 | 2***P | Кронштейн | |
| 19 | 2***) | Кронштейн | |
| 20 | 2***) | Трубопровод | |
| 20 | 2***) | Трубопровод | |
| 21 | 2***) | Амортизатор | |
| 22 | 1***6 | Накладка | |
| 23 | Б***5 | Болт М16x1,5-6gx105 | |
| 24 | Ш***Т | Шайба 16 ОТ | |
| 25 | 2***) | Трубопровод | |
| 25 | 2***) | Трубопровод | |
| 26 | 2***5 | Муфта | |
| 27 | 1***8 | Кольцо | |
| 28 | 7***3 | Кольцо С42 ГОСТ 13940-86 | |
| 29 | 1***3 | Рукав | |
| 29 | 1***0 | Рукав | |
| 30 | 2***P | Трубопровод | |
| 30 | 2***) | Трубопровод | |
| 31 | Б***0 | Болт М16x1,5-6gx60 | |
| 32 | Н***1 | Насос А7V0160LRDS/ 63L-NZB01 | |
| 33 | 2***) | Трубопровод | |
| 33 | 2***) | Трубопровод | |
| 34 | 2***) | Тройник | |
| 34 | 2***) | Тройник | |
| 35 | 3***) | Рукав d.25 | |
| 35 | 3***) | Рукав d.25 | |
| 36 | 3***1 | Заглушка | |
| 36 | 3***0 | Заглушка | |
| 37 | 3***7 | Фланец | |
| 37 | 3***0 | Фланец | |
| 38 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 38 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 39 | 0***1 | Кольцо 030-035-30-2-ИРП-1314-1 |
