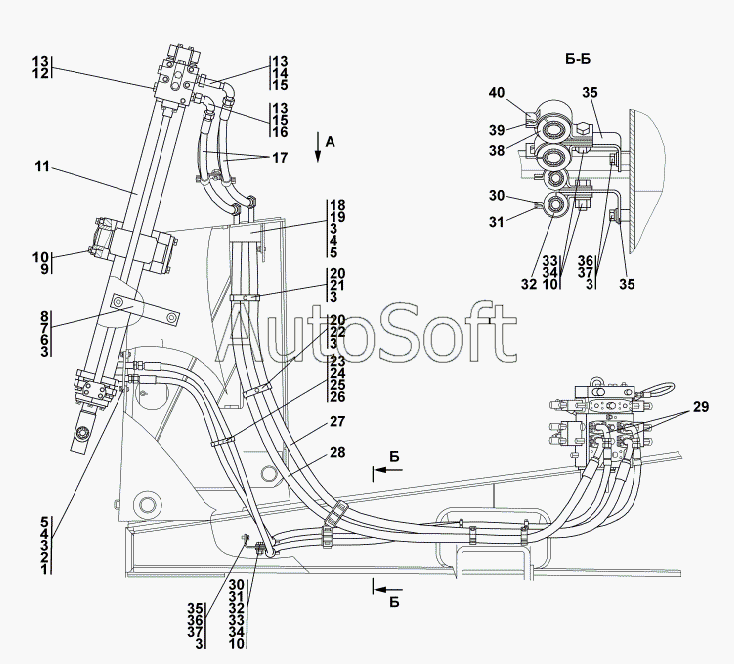

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1522-26-10СП Установка гидроцилиндров
1522-26-10СП(SP)
1522-26-10-20СП(SP)
1
1
2
3
3
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
9
10
10
10
11
11
12
12
13
13
13
14
14
15
15
15
16
16
17
17
18
18
19
20
20
20
21
22
22
23
23
24
25
26
27
27
28
28
29
29
30
30
30
31
31
31
32
32
33
33
33
34
34
35
35
35
35
36
36
37
37
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-10-20СП(SP) | 1***) | Установка гидроцилиндров | |
| 1522-26-10СП(SP) | 1***) | Установка гидроцилиндров | |
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | Б***5 | Болт М12x1,25-6gx35 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 5 | Ш***2 | Шайба 12 | |
| 6 | 2***3 | Серьга | |
| 6 | 2***0 | Серьга | |
| 7 | 3***1 | Шайба | |
| 7 | 3***0 | Шайба | |
| 8 | Б***0 | Болт М12x1,25-6gx30 | |
| 9 | Б***5 | Болт М16-6gx45 | |
| 10 | Ш***Т | Шайба 16 ОТ | |
| 11 | 1***) | Гидроцилиндр d.110 | |
| 11 | 1***) | Гидроцилиндр d.110 | |
| 12 | 3***1 | Пробка | |
| 12 | 3***0 | Пробка | |
| 13 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | 1***) | Угольник | |
| 14 | 1***) | Угольник | |
| 15 | 2***8 | Штуцер ввертной | |
| 15 | 2***0 | Штуцер ввертной | |
| 16 | 1***) | Угольник | |
| 16 | 1***) | Угольник | |
| 17 | 0***) | Рукав d.20 | |
| 17 | 0***) | Рукав d.20 | |
| 18 | 1***) | Коллектор | |
| 18 | 1***) | Коллектор | |
| 19 | Б***0 | Болт М12-6gx30 | |
| 20 | 2***1 | Бугель | |
| 20 | 2***0 | Бугель | |
| 21 | Б***5 | Болт М12x1,25-6gx65 | |
| 22 | 2***1 | Болт М12х1,25-6gх45 | |
| 22 | 2***0 | Болт М12х1,25-6gх45 | |
| 23 | 3***1 | Бугель | |
| 23 | 3***0 | Бугель | |
| 24 | 7***3 | Прокладка | |
| 25 | Б***5 | Болт М8-6gx35 | |
| 26 | Ш***Т | Шайба 8Т | |
| 27 | 2***) | Рукав d.25 | |
| 27 | 2***) | Рукав d.25 | |
| 28 | 2***) | Рукав d.25 | |
| 28 | 2***) | Рукав d.25 | |
| 29 | 3***) | Трубопровод | |
| 29 | 3***) | Трубопровод | |
| 30 | 2***0 | Скоба | |
| 30 | 2***0 | Скоба | |
| 31 | 2***1 | Планка | |
| 31 | 2***0 | Планка | |
| 32 | 4***5 | Втулка | |
| 33 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 33 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 34 | Г***5 | Гайка М16x1,5 | |
| 35 | 3***5 | Планка | |
| 35 | 3***0 | Планка | |
| 36 | 3***5 | Шайба | |
| 37 | Б***5 | Болт М12x1,25-6gx25 | |
| 38 | 4***3 | Втулка | |
| 39 | 2***0 | Скоба | |
| 39 | 2***0 | Скоба | |
| 40 | 2***1 | Планка | |
| 40 | 2***0 | Планка |
