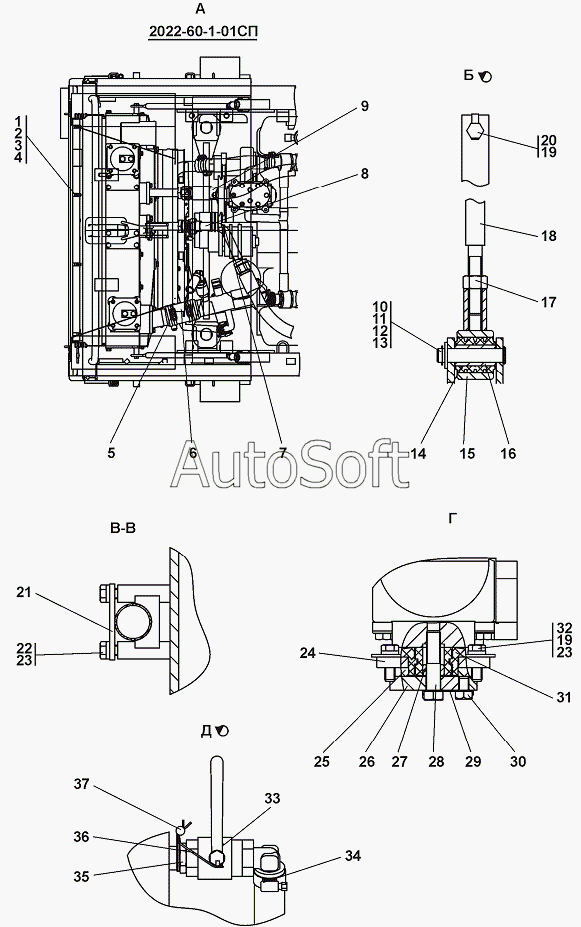

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 2022-60-1-01СП Система охлаждения
29
20
21
21
22
23
23
24
24
25
26
26
27
27
28
28
20
29
30
30
31
32
32
33
34
34
35
35
36
37
2022-60-1-01СП(SP)
10
2
3
3
4
5
5
6
6
7
7
8
8
9
9
1
11
11
12
13
14
15
15
16
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-60-1-01СП(SP) | 2***) | Система охлаждения | |
| 1 | Б***5 | Болт М8-6gx25 | |
| 2 | Ш***Т | Шайба 8Т | |
| 3 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 3 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 4 | Ш***8 | Шайба 8 | |
| 5 | 5***) | Хомут | |
| 5 | 5***) | Хомут | |
| 6 | 4***1 | Рукав | |
| 6 | 4***0 | Рукав | |
| 7 | 3***P | Трубопровод | |
| 7 | 3***) | Трубопровод | |
| 8 | 2***) | Трубопровод | |
| 8 | 2***) | Трубопровод | |
| 9 | 4***P | Рукав | |
| 9 | 4***) | Рукав | |
| 10 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 11 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 12 | Ш***6 | Шайба 16 | |
| 13 | Ш***0 | Шплинт 4x40 | |
| 14 | 4***3 | Втулка | |
| 15 | 2***) | Втулка | |
| 15 | 2***) | Втулка | |
| 16 | 2***8 | Втулка | |
| 16 | 2***0 | Втулка | |
| 17 | Г***5 | Гайка М16x1,5 | |
| 18 | 2***P | Стяжка | |
| 18 | 2***) | Стяжка | |
| 19 | Б***5 | Болт М12x1,25-6gx35 | |
| 20 | 7***2 | Шайба стопорная | |
| 20 | 7***0 | Шайба стопорная | |
| 21 | 2***1 | Планка | |
| 21 | 2***0 | Планка | |
| 22 | Б***5 | Болт М12x1,25-6gx25 | |
| 23 | Ш***Т | Шайба 12 ОТ | |
| 24 | 2***1 | Пластина | |
| 24 | 2***0 | Пластина | |
| 25 | 2***6 | Амортизатор | |
| 26 | 2***7 | Шайба | |
| 26 | 2***0 | Шайба | |
| 27 | 2***0 | Втулка | |
| 27 | 2***0 | Втулка | |
| 28 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 28 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 29 | 2***5 | Пластина | |
| 29 | 2***0 | Пластина | |
| 30 | 2***5 | Болт | |
| 30 | 2***0 | Болт | |
| 31 | 2***) | Амортизатор | |
| 32 | 4***6 | Шайба | |
| 32 | 4***0 | Шайба | |
| 33 | 0***0 | Кран шаровой 0,63/20 | |
| 34 | 2***2 | Угольник концевой | |
| 34 | 2***0 | Угольник концевой | |
| 35 | 2***1 | Контргайка | |
| 35 | 2***0 | Контргайка | |
| 36 | П***С | Проволока 0,8-О-С | |
| 37 | 2***4 | Пломба свинцовая |
