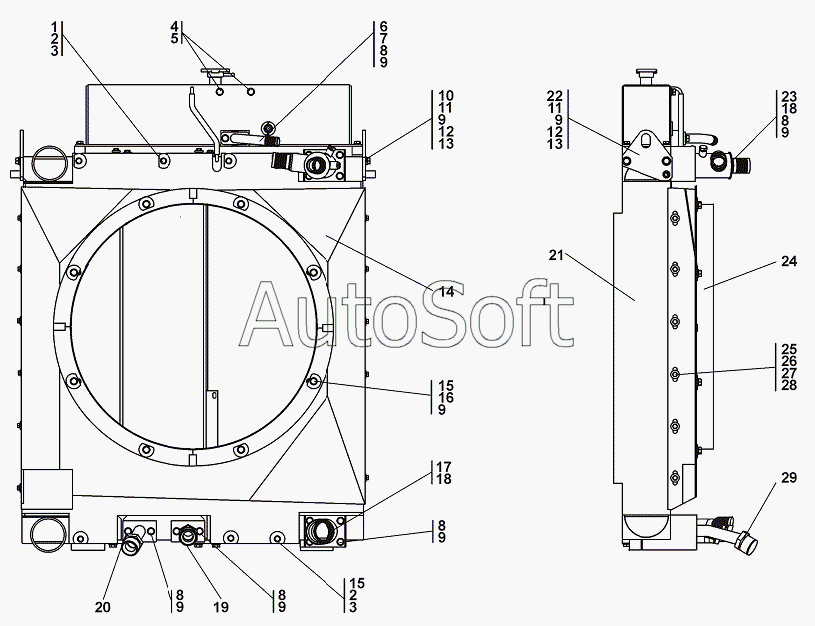

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 2022-60-102-01СП Установка радиаторная
22
16
17
17
18
18
18
19
19
20
20
21
22
15
15
23
23
24
24
25
26
27
27
28
29
29
7
2022-60-102-01-20СП -20SP
1
1
2
2
3
3
4
4
5
6
6
7
2022-60-102-01СП(SP)
8
8
8
8
8
9
9
9
9
9
9
9
9
10
10
11
11
12
12
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-60-102-01-20СП -20SP | 2***P | Установка радиаторная | |
| 2022-60-102-01СП(SP) | 2***) | Установка радиаторная | |
| 1 | 4***1 | Шайба | |
| 1 | 4***0 | Шайба | |
| 2 | Б***0 | Болт М10-6gx20 | |
| 3 | Ш***Т | Шайба 10 ОТ | |
| 4 | 3***1 | Пробка | |
| 4 | 3***0 | Пробка | |
| 5 | 1***2 | Кольцо 12x16 МН 4152-62 | |
| 6 | 1***P | Патрубок | |
| 6 | 1***) | Патрубок | |
| 7 | 4***1 | Прокладка | |
| 7 | 4***0 | Прокладка | |
| 8 | Б***0 | Болт М12-6gx30 | |
| 9 | Ш***Т | Шайба 12 ОТ | |
| 10 | 1***P | Кронштейн | |
| 10 | 1***) | Кронштейн | |
| 11 | Б***5 | Болт М12-6gx25 | |
| 12 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 13 | Ш***2 | Шайба 12 | |
| 14 | 2***) | Кожух | |
| 14 | 2***) | Кожух | |
| 15 | 4***6 | Шайба | |
| 15 | 4***0 | Шайба | |
| 16 | Б***0 | Болт М12x1,25-6gx30 | |
| 17 | 2***) | Патрубок | |
| 17 | 2***) | Патрубок | |
| 18 | 4***3 | Прокладка | |
| 18 | 4***0 | Прокладка | |
| 19 | 2***) | Патрубок | |
| 19 | 2***) | Патрубок | |
| 20 | 2***) | Патрубок | |
| 20 | 2***) | Патрубок | |
| 21 | 1***1 | Блок радиаторов 1133.017.0000V1 | |
| 22 | 1***P | Кронштейн | |
| 22 | 1***) | Кронштейн | |
| 23 | 1***) | Патрубок | |
| 23 | 1***) | Патрубок | |
| 24 | 3***P | Кожух | |
| 24 | 3***) | Кожух | |
| 25 | Б***5 | Болт М8-6gx25 | |
| 26 | Ш***Т | Шайба 8Т | |
| 27 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 27 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 28 | Ш***8 | Шайба 8 | |
| 29 | 7***7 | Прокладка | |
| 29 | 7***0 | Прокладка |
