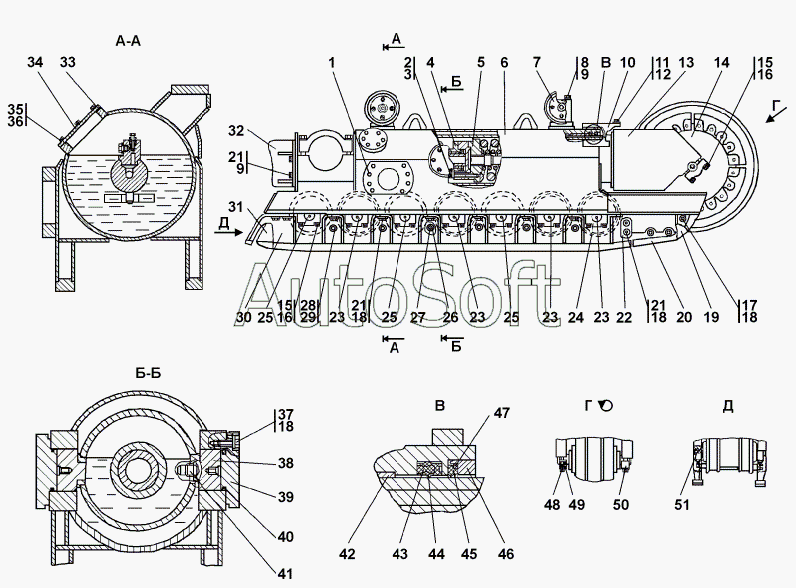

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1501-21-202СП/-203СП Тележка полужесткая
30
32
32
32
32
31
31
31
31
30
30
30
33
29
29
28
28
27
27
26
25
25
25
25
24
23
23
23
23
42
51
50
50
49
49
48
47
46
45
44
43
23
41
40
39
38
37
37
36
35
34
33
5
10
9
9
8
8
7
7
6
6
6
6
5
10
4
4
4
4
3
2
2
1
1501-21-203-20СП(SP)
1501-21-203СП(SP)
1501-21-202-20СП(SP)
16
16
22
22
21
21
21
20
20
19
19
18
18
18
18
18
17
17
1501-21-202СП(SP)
16
15
15
15
14
14
13
13
12
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-202-20СП(SP) | 1***) | Тележка | |
| 1501-21-202СП(SP) | 1***) | Тележка | |
| 1501-21-203-20СП(SP) | 1***) | Тележка | |
| 1501-21-203СП(SP) | 1***) | Тележка | |
| 1 | 7***8 | Пробка | |
| 2 | 2***0 | Болт M20x1,5-6gx120 | |
| 2 | 2***0 | Болт M20x1,5-6gx120 | |
| 3 | Ш***Т | Шайба 20 ОТ | |
| 4 | 1***P | Механизм натяжения | |
| 4 | 1***) | Тележка полужесткая | |
| 4 | 1***P | Механизм натяжения | |
| 4 | 1***) | Тележка полужесткая | |
| 5 | 1***) | Механизм сдавания | |
| 5 | 1***) | Механизм сдавания | |
| 6 | 1***) | Рама тележки | |
| 6 | 1***) | Рама тележки | |
| 6 | 1***) | Рама тележки | |
| 6 | 1***) | Рама тележки | |
| 7 | 1***) | Каток поддерживающий | |
| 7 | 1***) | Каток поддерживающий | |
| 8 | 2***0 | Болт М16х1,5-6gх170 ГОСТ 7795-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх170ГОСТ 77970 | |
| 9 | Ш***Т | Шайба 16 ОТ | |
| 10 | 1***0 | Кожух | |
| 10 | 1***0 | Кожух | |
| 11 | Б***0 | Болт М12-6gx20 | |
| 12 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 12 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 13 | 1***) | Рама тележки передняя | |
| 13 | 1***) | Рама тележки передняя | |
| 14 | 1***) | Колесо натяжное | |
| 14 | 1***) | Колесо натяжное | |
| 15 | 3***7 | Шайба | |
| 15 | 3***0 | Шайба | |
| 16 | 2***2 | Болт M20-6gx85 | |
| 16 | 2***0 | Болт M20-6gx85 | |
| 17 | 2***1 | Болт М16-6gх30 | |
| 17 | 2***0 | Болт M16-6gx30 | |
| 18 | 3***1 | Шайба | |
| 18 | 3***0 | Шайба | |
| 19 | 1***7 | Отбойник | |
| 19 | 1***0 | Отбойник | |
| 20 | 1***6 | Отбойник | |
| 20 | 1***0 | Отбойник | |
| 21 | Б***5 | Болт М16-6gx45 | |
| 22 | 2***4 | Накладка | |
| 22 | 2***0 | Накладка | |
| 23 | 1***P | Каток опорный | |
| 23 | 1***) | Каток опорный | |
| 24 | 3***5 | Крышка | |
| 25 | 1***P | Каток опорный | |
| 25 | 1***) | Каток опорный | |
| 26 | 1***7 | Втулка | |
| 27 | 1***1 | Стяжка | |
| 27 | 1***0 | Стяжка | |
| 28 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 28 | 3***0 | Гайка М20х1,5 | |
| 29 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 30 | 1***P | Щиток | |
| 30 | 1***) | Щиток | |
| 30 | 1***) | Щиток | |
| 30 | 1***) | Щиток | |
| 31 | 1***P | Щиток | |
| 31 | 1***) | Щиток | |
| 31 | 1***) | Щиток | |
| 31 | 1***) | Щиток | |
| 32 | 1***P | Отбойник | |
| 32 | 1***) | Отбойник | |
| 32 | 1***) | Отбойник | |
| 32 | 1***) | Отбойник | |
| 33 | 4***7 | Прокладка | |
| 33 | 4***0 | Прокладка | |
| 34 | 0***1 | Крышка | |
| 35 | Б***6 | Болт М8-6gx16 | |
| 36 | Ш***Т | Шайба 8Т | |
| 37 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 37 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 38 | 1***1 | Вкладыш | |
| 39 | 1***5 | Крышка | |
| 40 | 0***8 | Кольцо | |
| 41 | 1***7 | Стопор | |
| 42 | 1***9 | Втулка | |
| 43 | 4***7 | Кольцо упругое | |
| 44 | 1***3 | Манжета | |
| 45 | 1***2 | Манжета | |
| 46 | 1***4 | Каркас | |
| 47 | 4***6 | Кольцо упругое | |
| 48 | 3***0 | Штифт | |
| 49 | 1***5 | Крышка | |
| 49 | 1***0 | Крышка | |
| 50 | 1***7 | Крышка | |
| 50 | 1***0 | Крышка | |
| 51 | 3***1 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
