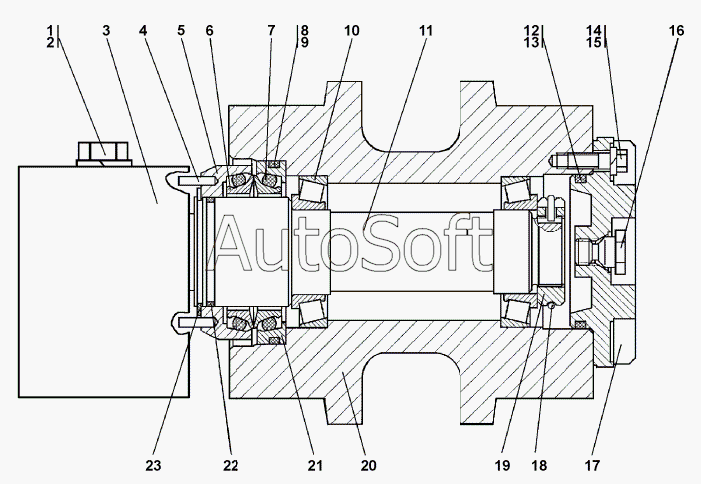

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1501-21-10СП Каток поддерживающий
1501-21-10СП(SP)
1501-21-10-20СП(SP)
1
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-10-20СП(SP) | 1***) | Каток поддерживающий | |
| 1501-21-10СП(SP) | 1***) | Каток поддерживающий | |
| 1 | 2***2 | Болт M20-6gx85 | |
| 1 | 2***0 | Болт M20-6gx85 | |
| 2 | Ш***Т | Шайба 20 ОТ | |
| 3 | 1***2 | Опора | |
| 3 | 1***) | Каток поддерживающий | |
| 3 | 1***) | Каток поддерживающий | |
| 4 | 3***0 | Штифт | |
| 5 | 1***1 | Крышка | |
| 6 | 1***2 | Кольцо уплотнительное | |
| 7 | 4***2 | Кольцо упругое | |
| 8 | 1***3 | Кольцо ГОСТ 18829-73 | |
| 9 | 1***8 | Кольцо 104-110-36-2-51-1668 | |
| 10 | 7***0 | Подшипник 7210 | |
| 11 | 1***9 | Ось | |
| 12 | 0***8 | Кольцо 084-090-36-2-51-1668 | |
| 13 | 0***3 | Кольцо 084-090-36-2-3 | |
| 14 | Б***0 | Болт М10-6gx30 | |
| 15 | Ш***Т | Шайба 10 ОТ | |
| 16 | 3***9 | Пробка | |
| 16 | 3***0 | Пробка | |
| 17 | 1***3 | Крышка | |
| 18 | 1***5 | Кольцо стопорное | |
| 19 | 1***4 | Гайка специальная | |
| 20 | 1***) | Каток | |
| 21 | 1***0 | Корпус уплотнения | |
| 22 | 0***8 | Кольцо 055-065-58-2-51-1668 | |
| 23 | 5***0 | Кольцо |
