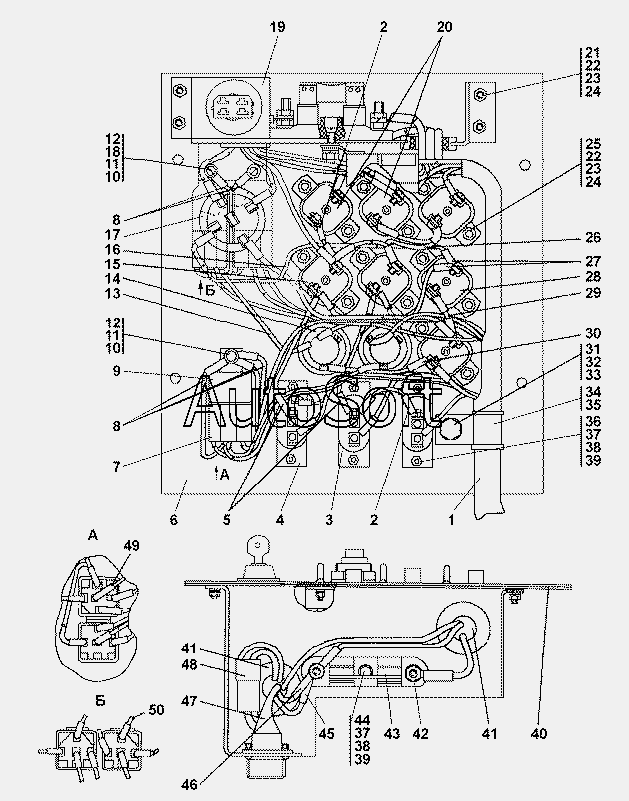

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 313506-10-100СП Щиток выключателей
38
38
33
10
10
10
24
24
24
39
39
39
32
11
11
23
23
33
22
22
37
37
18
25
21
44
36
12
12
31
3
4
4
4
9
20
15
28
43
43
3
35
3
17
17
17
14
42
42
7
48
46
2
2
2
16
16
45
45
26
26
30
30
8
8
46
50
50
13
13
1
1
47
34
41
41
40
40
19
19
6
6
47
49
49
5
5
27
27
29
29
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313506-10-100-10СП -10(SP) | 3***) | Щиток выключателей | |
| 313506-10-100-20СП -20(SP) | 3***) | Щиток выключателей | |
| 313506-10-100СП(SP) | 3***) | Щиток выключателей | |
| 1 | 3***) | Жгут | |
| 1 | 3***) | Жгут | |
| 2 | 4***) | Провод | |
| 2 | 4***) | Провод | |
| 3 | 3***2 | Переключатель В-45М | |
| 3 | 3***8 | Переключатель В-45М | |
| 3 | 3***7 | Переключатель В-45МТ | |
| 4 | 3***0 | Переключатель ППН-45 | |
| 4 | 3***5 | Переключатель ППН-45, экспорт | |
| 4 | 3***6 | Переключатель ППН-45Т | |
| 5 | 4***) | Провод | |
| 5 | 4***) | Провод | |
| 6 | 4***) | Щиток | |
| 6 | 4***) | Щиток | |
| 7 | 4***1 | Колодка гнездовая 607605 | |
| 8 | 4***) | Провод | |
| 8 | 4***) | Провод | |
| 9 | 4***3 | Реле 9013747 | |
| 10 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | Ш***Т | Шайба 6Т | |
| 12 | В***6 | Винт В.М6-6gx16 | |
| 13 | 3***) | Провод | |
| 13 | 3***) | Провод | |
| 14 | 4***5 | Выключатель кнопочный 11.3704.000-01 | |
| 15 | 4***7 | Предохранитель термобиметаллический 29.3722 | |
| 16 | 3***) | Провод | |
| 16 | 3***) | Провод | |
| 17 | 4***4 | Выключатель стартера и приборов ВК 353-Т | |
| 17 | 4***7 | Выключатель стартера и приборов ВК 353 | |
| 17 | 4***8 | Выключатель стартера и приборов ВК 353 Э | |
| 18 | Г***6 | Гайка М6 | |
| 19 | 4***7 | Кронштейн | |
| 19 | 4***0 | Кронштейн | |
| 20 | 4***6 | Предохранитель термобиметаллический 291.3722 | |
| 21 | В***2 | Винт В.М5-6gx12 | |
| 22 | Г***5 | Гайка М5 | |
| 23 | Ш***Т | Шайба 5Т | |
| 24 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 25 | В***5 | Винт В.М5-6gx35 | |
| 26 | 3***) | Провод 90 | |
| 26 | 3***) | Провод 90 | |
| 27 | 4***) | Провод | |
| 27 | 4***) | Провод | |
| 28 | 4***5 | Предохранитель термобиметаллический 292.3722 | |
| 29 | 4***) | Провод | |
| 29 | 4***) | Провод | |
| 30 | 3***) | Провод | |
| 30 | 3***) | Провод | |
| 31 | Б***6 | Болт М8-6gx16 | |
| 32 | Ш***Т | Шайба 8Т | |
| 33 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 34 | 7***3 | Прокладка | |
| 35 | 7***7 | Хомутик | |
| 36 | В***2 | Винт В.М4-6gx12 | |
| 37 | Г***4 | Гайка М4 | |
| 38 | Ш***Т | Шайба 4Т | |
| 39 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 39 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 40 | 4***7 | Панель | |
| 40 | 4***0 | Панель | |
| 41 | 7***2 | Кольцо | |
| 42 | 3***0 | Блок защиты | |
| 42 | 3***0 | Блок защиты Б3-30, УХЛ 3 | |
| 43 | 3***5 | Предохранитель ПВ-100АС, УХЛЗ, 30В | |
| 43 | 3***4 | Предохранитель ПВ-100АС, УХЛЗ, 30В Экспорт | |
| 44 | В***6 | Винт В.М4-6gx16 | |
| 45 | 3***) | Провод | |
| 45 | 3***) | Провод | |
| 46 | 2***) | Провод | |
| 46 | 2***) | Провод | |
| 47 | 4***) | Жгут | |
| 47 | 4***) | Жгут | |
| 48 | 4***6 | Колодка гнездовая 602602 | |
| 49 | 4***) | Провод | |
| 49 | 4***) | Провод | |
| 50 | 3***) | Провод | |
| 50 | 3***) | Провод |
