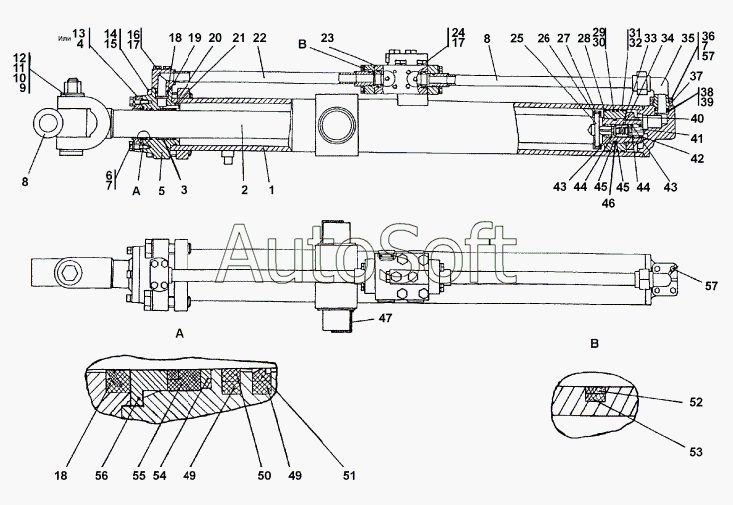

Каталог запасных частей к технике: Промтрактор Т-20.01К. 2001-26-501СП Гидроцилиндр d.125
27
14
14
36
36
6
6
24
24
16
16
10
34
33
38
45
45
43
43
42
25
26
40
39
55
55
3
31
53
30
49
49
21
46
18
44
44
19
57
57
57
9
15
7
17
17
10
22
32
29
28
41
48
8
8
8
8
8
22
51
22
22
23
23
1
1
11
37
37
35
35
56
2
2
54
8
11
12
4
52
50
47
20
13
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-26-501-01-20СП -20(SP) | 2***) | Гидроцилиндр d.125 | |
| 2001-26-501-01СП(SP) | 2***) | Гидроцилиндр d.125 | |
| 2001-26-501-20СП(SP) | 2***) | Гидроцилиндр d.125 | |
| 2001-26-501СП(SP) | 2***) | Гидроцилиндр d.125 | |
| 1 | 2***) | Корпус | |
| 1 | 2***) | Корпус | |
| 2 | 4***3 | Шток | |
| 2 | 4***0 | Шток | |
| 3 | Е***0 | Кольцо опорно-направляющее штоковое Е22Т-080-30-3,0 | |
| 4 | 2***4 | Скребок | |
| 5 | 2***5 | Крышка | |
| 6 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 7 | Ш***Т | Шайба 16.ОТ | |
| 8 | 2***) | Трубопровод | |
| 8 | 2***) | Трубопровод | |
| 8 | 2***) | Трубопровод | |
| 8 | 2***) | Трубопровод | |
| 8 | 2***8 | Шарнир | |
| 9 | Ш***1 | Шплинт 6,3x71 | |
| 10 | 3***1 | Гайка М30х2 | |
| 10 | 3***0 | Гайка М30х2 | |
| 11 | 2***7 | Кольцо | |
| 11 | 2***0 | Кольцо | |
| 12 | 2***6 | Палец | |
| 13 | 2***7 | Скребок | |
| 14 | 2***5 | Болт М24x2-6gx100 | |
| 14 | 2***0 | Болт М24x2-6gx100 | |
| 15 | Ш***Т | Шайба 24Т | |
| 16 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 16 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 17 | Ш***Т | Шайба 12.ОТ | |
| 18 | 2***0 | Кольцо защитное | |
| 19 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | 2***8 | Шайба защитная | |
| 21 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 22 | 2***) | Трубопровод | |
| 22 | 2***) | Трубопровод | |
| 22 | 2***) | Трубопровод | |
| 22 | 2***) | Трубопровод | |
| 23 | 2***) | Устройство перепускное | |
| 23 | 2***) | Устройство перепускное | |
| 24 | 2***1 | Болт 3М12x1,25-6gx105 | |
| 24 | 2***0 | Болт 3М12x1,25-6gx105 | |
| 25 | 2***8 | Палец | |
| 26 | 2***6 | Втулка | |
| 27 | 5***0 | Кольцо | |
| 28 | 2***1 | Поршень | |
| 29 | 2***2 | Кольцо уплотнительное | |
| 30 | 1***8 | Кольцо 110-120-58-2-51-1668 | |
| 31 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3,0 | |
| 32 | 2***3 | Втулка опорная | |
| 33 | 3***7 | Пружина | |
| 34 | 5***0 | Проставка | |
| 35 | 4***9 | Угольник | |
| 35 | 4***0 | Угольник | |
| 36 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 37 | 4***7 | Фланец | |
| 37 | 4***0 | Фланец | |
| 38 | 7***7 | Шайба защитная | |
| 39 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 40 | 2***1 | Гайка | |
| 41 | 4***) | Клапан | |
| 42 | 2***9 | Заглушка | |
| 43 | 2***5 | Шайба защитная | |
| 44 | 0***8 | Кольцо 034-040-36-2-51-1668 | |
| 45 | 2***6 | Шайба защитная | |
| 46 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 47 | 2***9 | Заглушка | |
| 48 | 2***) | Грязесъемник 3-d | |
| 49 | 0***8 | Кольцо | |
| 50 | 2***7 | Кольцо уплотнительное | |
| 51 | 2***4 | Кольцо уплотнительное | |
| 52 | 4***6 | Кольцо уплотнительное | |
| 53 | 0***1 | Кольцо 030-035-30-2-ИРП1314-1 | |
| 54 | 2***1 | Кольцо | |
| 55 | В***I | Уплотнение штоковое В374314/NEI | |
| 55 | В***1 | Уплотнение штоковое В374314/NEI-2721 | |
| 56 | 4***2 | Втулка | |
| 57 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 57 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
