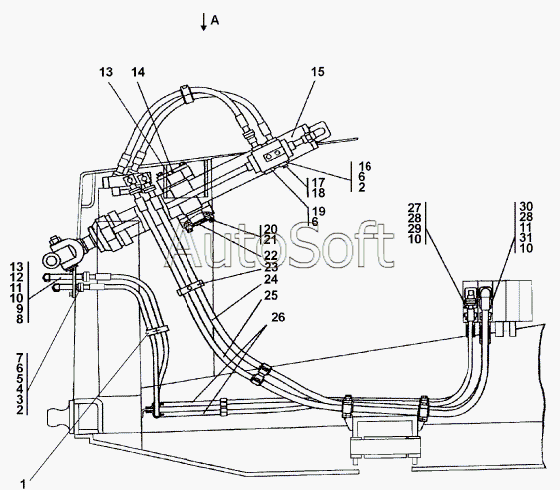

Каталог запасных частей к технике: Промтрактор Т-20.01К. 1501-26-10-02СП Установка гидроцилиндров
13
13
13
26
26
15
15
30
30
25
25
24
24
14
14
13
13
7
7
22
22
27
27
19
19
16
16
6
6
6
1
1
23
23
12
12
17
17
28
28
5
11
11
11
29
29
20
20
31
31
4
10
10
10
21
3
3
9
9
18
2
2
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-10-02-20СП(SP) | 1***) | Установка гидроцилиндров | |
| 1501-26-10-02СП(SP) | 1***) | Установка гидроцилиндров | |
| 1 | 3***1 | Бугель | |
| 1 | 3***0 | Бугель | |
| 2 | 0***8 | Кольцо 022-028-36-2-51-1668 | |
| 3 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 4 | Ш***Т | Шайба 10.ОТ | |
| 5 | Б***0 | Болт М10-6gx30 | |
| 6 | 2***3 | Кольцо защитное | |
| 7 | 2***5 | Фланец | |
| 7 | 2***0 | Фланец | |
| 8 | Н***5 | Гайка накидная | |
| 8 | Н***1 | Гайка накидная | |
| 9 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 10 | Ш***Т | Шайба 12.ОТ | |
| 11 | Б***5 | Болт М12x1,25-6gx35 | |
| 11 | Б***5 | Болт М12x1,25-6gx35 | |
| 12 | 4***5 | Заглушка | |
| 12 | 4***0 | Заглушка | |
| 13 | 1***) | Трубопровод | |
| 13 | 1***) | Трубопровод | |
| 13 | 2***0 | Крышка | |
| 13 | 2***0 | Крышка | |
| 14 | 7***) | Масленка | |
| 14 | 7***) | Масленка | |
| 15 | 2***) | Гидроцилиндр d.125 | |
| 15 | 2***) | Гидроцилиндр d.125 | |
| 16 | 2***1 | Заглушка | |
| 16 | 2***0 | Заглушка | |
| 17 | 3***5 | Пробка | |
| 17 | 3***0 | Пробка | |
| 18 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 19 | 2***0 | Заглушка | |
| 19 | 2***0 | Заглушка | |
| 20 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 21 | Ш***Т | Шайба 16.ОТ | |
| 22 | 2***2 | Заглушка | |
| 22 | 2***0 | Заглушка | |
| 23 | 2***1 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | 4***) | Рукав 25 | |
| 24 | 4***) | Рукав d.25 | |
| 25 | 3***) | Рукав 25 | |
| 25 | 3***) | Рукав d.25 | |
| 26 | 2***) | Рукав 16 | |
| 26 | 2***) | Рукав d.16 | |
| 27 | 2***4 | Фланец | |
| 27 | 2***0 | Фланец | |
| 28 | 4***8 | Кольцо защитное | |
| 29 | 2***6 | Болт М12-6gх75 | |
| 29 | 2***0 | Болт М12-6gх75 | |
| 30 | 2***) | Трубопровод | |
| 30 | 2***) | Трубопровод | |
| 31 | 2***0 | Болт М12-6gx70 | |
| 31 | 2***0 | Болт М12-6gx70 |
