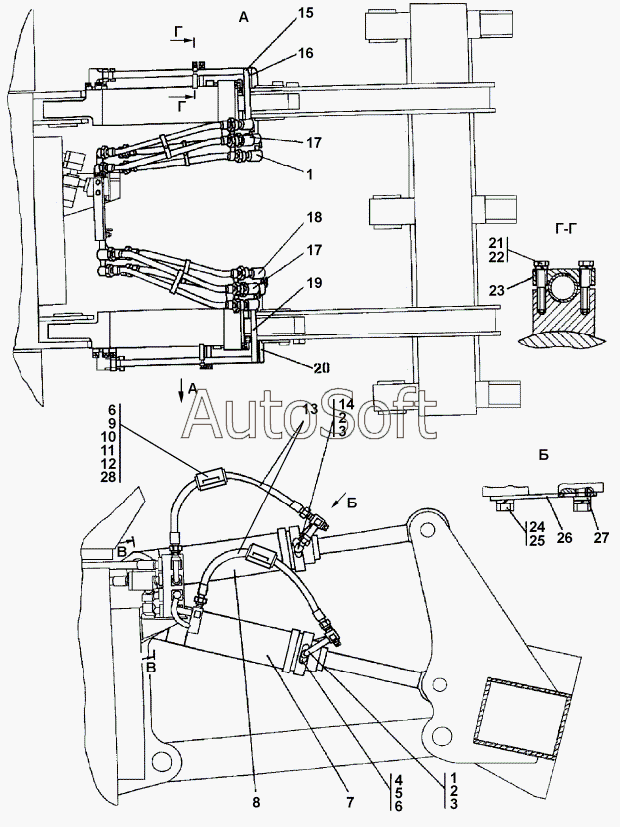

Каталог запасных частей к технике: Промтрактор Т-20.01К. 012001-97-501СП Гидросистема рыхлительного оборудования
24
26
26
9
9
23
23
2
2
11
11
12
12
21
4
10
10
5
5
28
28
22
25
6
6
27
3
3
13
17
17
17
19
19
20
20
15
15
16
16
13
1
1
1
18
18
8
8
7
7
14
14
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 012001-97-501-20СП -20(SP) | 0***) | Гидросистема рыхлительного оборудования | |
| 012001-97-501СП(SP) | 0***) | Гидросистема рыхлительного оборудования | |
| 1 | 0***) | Трубопровод | |
| 1 | 0***) | Трубопровод | |
| 2 | 2***0 | Кольцо защитное | |
| 3 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | 0***4 | Фланец | |
| 4 | 0***0 | Фланец | |
| 5 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Ш***Т | Шайба 16.ОТ | |
| 7 | 0***) | Гидроцилиндр d.160 | |
| 7 | 0***) | Гидроцилиндр d.160 | |
| 8 | 0***) | Гидроцилиндр d.160 | |
| 8 | 0***) | Гидроцилиндр d.160 | |
| 9 | 2***2 | Прокладка | |
| 9 | 2***0 | Прокладка | |
| 10 | Б***5 | Болт М16x1,5-6gx35 | |
| 10 | Б***5 | Болт М16x1,5-6gx35 | |
| 11 | 2***0 | Скоба | |
| 11 | 2***0 | Скоба | |
| 12 | 2***1 | Планка | |
| 12 | 2***0 | Планка | |
| 13 | 0***) | Рукав d.20 | |
| 13 | 0***) | Рукав d.20 | |
| 14 | 0***0 | Угольник | |
| 14 | 0***3 | Угольник | |
| 15 | 0***) | Трубопровод | |
| 15 | 0***) | Трубопровод | |
| 16 | 0***) | Трубопровод | |
| 16 | 0***) | Трубопровод | |
| 17 | 0***) | Трубопровод | |
| 17 | 0***) | Трубопровод | |
| 18 | 0***) | Трубопровод | |
| 18 | 0***) | Трубопровод | |
| 19 | 0***) | Трубопровод | |
| 19 | 0***) | Трубопровод | |
| 20 | 0***) | Трубопровод | |
| 20 | 0***) | Трубопровод | |
| 21 | Б***0 | Болт М8-6gx40 | |
| 22 | Ш***Т | Шайба 8Т | |
| 23 | 2***1 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | Б***0 | Болт М10-6gx30 | |
| 25 | Ш***0 | Шайба 10 | |
| 26 | 0***1 | Планка | |
| 26 | 0***0 | Планка | |
| 27 | Ш***0 | Шайба 10 | |
| 28 | Г***6 | Гайка М16 | |
| 28 | Г***6 | Гайка М16 |
