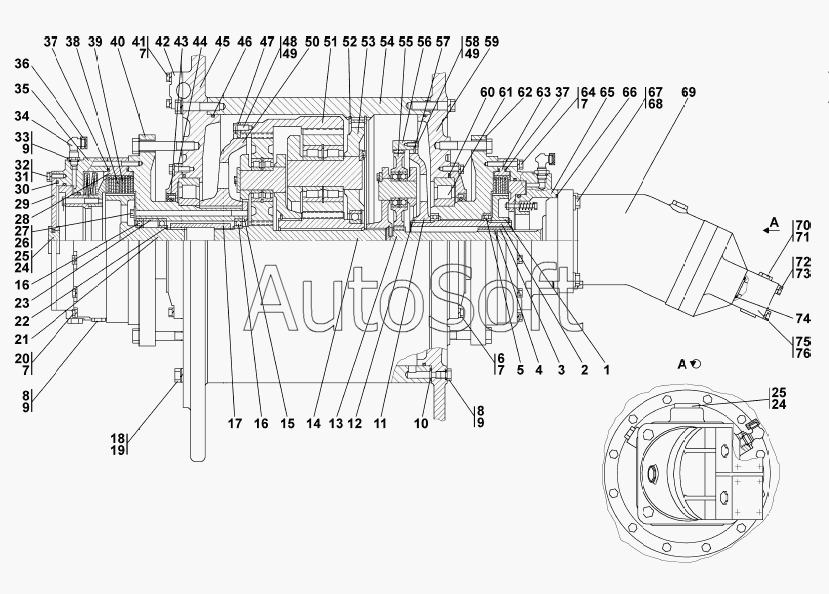

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3501-96-10СП Лебедка
48
59
58
57
56
55
54
53
52
51
50
49
49
60
47
46
45
44
43
42
41
41
40
39
38
68
76
75
75
74
73
72
72
71
70
70
69
37
37
68
67
67
66
65
64
64
63
62
61
8
8
19
18
17
16
16
15
14
13
12
11
10
9
9
9
19
8
7
7
7
7
6
6
5
4
3
2
1
3501-96-10-20СП(SP)
28
36
35
34
34
33
33
32
32
31
30
29
3501-96-10СП(SP)
27
26
25
25
25
24
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-96-10-20СП(SP) | 3***) | Лебедка | |
| 3501-96-10СП(SP) | 3***) | Лебедка | |
| 1 | 3***8 | Барабан | |
| 2 | 3***0 | Муфта | |
| 3 | 3***7 | Муфта | |
| 4 | 5***6 | Кольцо С45 | |
| 5 | 1***К | Подшипник 1000918К | |
| 6 | 2***0 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 6 | 2***0 | Болт М12-6gx40 | |
| 7 | Ш***Т | Шайба 12 ОТ | |
| 8 | 3***5 | Пробка | |
| 8 | 3***0 | Пробка | |
| 9 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 10 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 11 | 3***9 | Муфта | |
| 12 | 5***5 | Кольцо С90 | |
| 13 | 3***1 | Шестерня | |
| 14 | 3***2 | Вал-шестерня | |
| 15 | 3***5 | Крышка | |
| 16 | 2***А | Подшипник 211А | |
| 17 | 3***3 | Муфта | |
| 18 | Ш***Т | Шайба 20 ОТ | |
| 19 | 2***9 | Болт М20-6gx105 | |
| 19 | 2***0 | Болт М20-6gx105 | |
| 20 | 2***3 | Болт М12-6gx140 | |
| 20 | 2***0 | Болт М12-6gx140 | |
| 21 | 3***9 | Барабан | |
| 22 | 5***0 | Кольцо С55 | |
| 23 | 3***2 | Втулка | |
| 24 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 25 | 7***0 | Пробка | |
| 25 | 7***0 | Пробка | |
| 26 | 3***5 | Шайба 12x5 | |
| 27 | 3***3 | Стяжка | |
| 28 | 3***8 | Барабан | |
| 29 | 3***4 | Крышка | |
| 30 | 2***3 | Кольцо ГОСТ 18829-73 | |
| 31 | Ш***Т | Шайба 10 ОТ | |
| 32 | 2***0 | Болт M10x1,25-6gx30 | |
| 32 | 2***0 | Болт M10x1,25-6gx30 | |
| 33 | Н***2 | Контргайка | |
| 33 | Н***0 | Контргайка | |
| 34 | 5***7 | Угольник ввертной | |
| 34 | 5***0 | Угольник ввертной | |
| 35 | 3***) | Бустер | |
| 36 | 2***4 | Заглушка | |
| 37 | 3***3 | Кольцо 330-340-58-2-3 | |
| 38 | 2***7 | Диск | |
| 39 | 2***) | Диск | |
| 40 | 3***4 | Ступица | |
| 41 | 2***4 | Болт M12-6gx50 | |
| 41 | 2***0 | Болт M12-6gx50 | |
| 42 | 3***6 | Крышка | |
| 43 | 1***1 | Манжета 180-220-15BASL (NBR) DIN3761 | |
| 44 | 3***9 | Крышка | |
| 45 | 3***2 | Реборда | |
| 46 | 4***1 | Кольцо | |
| 47 | 2***4 | Планка | |
| 48 | 2***0 | Болт | |
| 49 | П***С | Проволока 1,6-0-С | |
| 50 | 3***0 | Муфта | |
| 51 | 3***8 | Шестерня | |
| 52 | 3***1 | Кольцо | |
| 53 | 3***) | Механизм планетарный | |
| 54 | 3***0 | Барабан | |
| 55 | 3***) | Водило | |
| 56 | 3***7 | Шестерня | |
| 57 | 3***6 | Планка | |
| 58 | 2***0 | Болт | |
| 59 | 3***1 | Реборда | |
| 60 | 3***3 | Кольцо 300-310-58-2-3 | |
| 61 | 4***М | Подшипник 42232М | |
| 62 | 3***3 | Ступица | |
| 63 | 3***7 | Барабан | |
| 64 | 2***6 | Болт М12-6gх75 | |
| 64 | 2***0 | Болт М12-6gх75 | |
| 65 | 3***) | Бустер | |
| 66 | 2***8 | Кольцо 210-220-58-2-51-1668 | |
| 67 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 67 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 68 | 3***7 | Шайба | |
| 68 | 3***0 | Шайба | |
| 69 | М***Н | Гидромотор МГ32.160-225-Н | |
| 70 | 3***5 | Пробка | |
| 70 | 3***0 | Пробка | |
| 71 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 72 | 2***3 | Болт M16-6gx120 | |
| 72 | 2***0 | Болт M16-6gx120 | |
| 73 | Ш***Т | Шайба 16 ОТ | |
| 74 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 75 | 3***1 | Фланец | |
| 75 | 3***0 | Фланец | |
| 76 | 4***4 | Заглушка |
