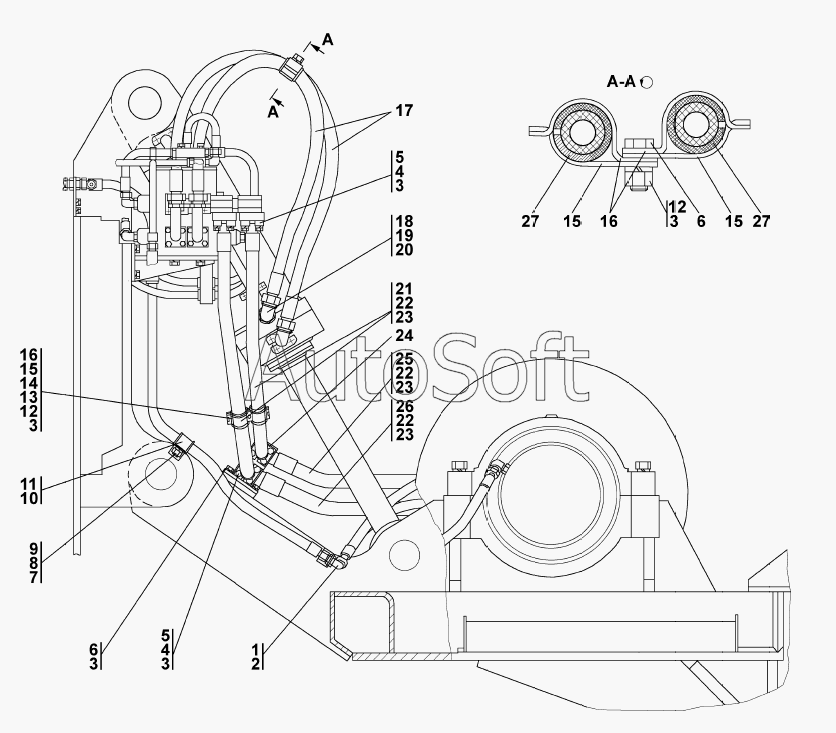

Каталог запасных частей к технике: Промтрактор Т-35.01К (2007). 3501-96-35CП Установка гидросистемы привода лебедки
21
14
15
15
15
15
16
16
16
17
17
18
18
19
20
13
21
22
22
22
23
23
23
24
24
25
25
26
26
27
27
6
6
3501-96-35-20СП(SP)
1
1
2
2
3
3
3
3
3
4
4
4
5
5
5
6
3501-96-35СП(SP)
7
8
9
10
10
11
11
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-96-35-20СП(SP) | 3***) | Установка гидросистемы привода лебедки | |
| 3501-96-35СП(SP) | 3***) | Установка гидросистемы привода лебедки | |
| 1 | 2***6 | Угольник | |
| 1 | 2***0 | Угольник | |
| 2 | Н***2 | Контргайка | |
| 2 | Н***1 | Контргайка | |
| 3 | Ш***Т | Шайба 16 ОТ | |
| 4 | 3***4 | Винт | |
| 4 | 3***0 | Винт | |
| 5 | 4***0 | Фланец | |
| 5 | 4***0 | Фланец | |
| 6 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 7 | Ш***Т | Шайба 12 ОТ | |
| 8 | Г***5 | Гайка М12x1,25 | |
| 9 | Б***0 | Болт М12x1,25-6gx40 | |
| 10 | 2***7 | Планка | |
| 10 | 2***0 | Планка | |
| 11 | 2***6 | Скоба | |
| 11 | 2***0 | Скоба | |
| 12 | 3***0 | Гайка М16x1,5 | |
| 12 | 3***0 | Гайка М16х1,5-6Н.12.40Х.029 ГОСТ 15521-70 | |
| 13 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 14 | 4***4 | Втулка | |
| 15 | 2***1 | Планка | |
| 15 | 2***0 | Планка | |
| 16 | 2***0 | Скоба | |
| 16 | 2***0 | Скоба | |
| 17 | 7***P | Рукав d.25 | |
| 17 | 7***) | Рукав d.25 | |
| 18 | 5***5 | Угольник | |
| 18 | 5***0 | Угольник | |
| 19 | 4***1 | Контргайка | |
| 20 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 21 | 3***P | Рукав d.32 | |
| 21 | 3***) | Рукав d.32 | |
| 22 | 4***5 | Шайба защитная | |
| 23 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | 3***) | Корпус | |
| 24 | 3***) | Корпус | |
| 25 | 4***P | Рукав высокого давления d.32 армированный | |
| 25 | 4***) | Рукав высокого давления d.32 армированный | |
| 26 | 4***P | Рукав высокого давления d.32 армированный | |
| 26 | 4***) | Рукав высокого давления d.32 армированный | |
| 27 | 4***3 | Втулка |
