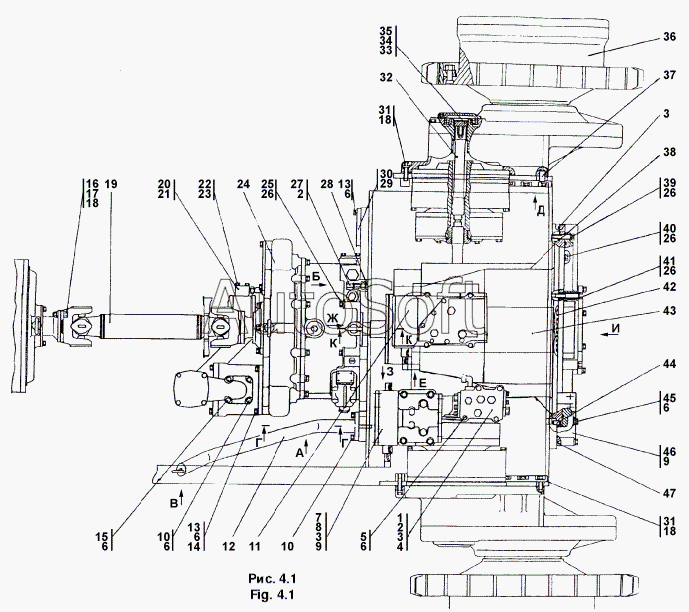

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 1101-16-1-02СП Установка трансмиссии
25
23
17
17
31
31
31
16
16
25
6
6
6
6
6
6
39
39
40
40
45
45
15
15
3
3
3
19
19
33
29
47
34
9
9
4
13
13
42
8
21
2
2
14
14
18
18
18
26
26
26
26
24
7
7
36
36
11
11
46
46
1
24
43
43
32
12
12
20
1101-16-1-02-20СП
41
10
10
5
5
22
22
38
37
44
1101-16-1-02СП
41
28
28
35
30
27
27
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-16-1-02-20СП | 1***П | Установка трансмиссии | |
| 1101-16-1-02СП | 1***П | Установка трансмиссии | |
| 1 | 1***П | Делитель потока | |
| 1 | 1***П | Делитель потока | |
| 2 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | 0***8 | Кольцо 040-048-46-2-51-1668 | |
| 5 | 2***8 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 5 | 2***0 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 6 | Ш***Т | Шайба 12 ОТ | |
| 7 | 1***П | Блок управления | |
| 7 | 1***П | Блок управления | |
| 8 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 9 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 10 | Б***0 | Болт М12-6gx30 | |
| 11 | 1***П | Блок управления | |
| 11 | 1***П | Блок управления | |
| 12 | 1***П | Горловина | |
| 12 | 1***П | Горловина | |
| 13 | Б***5 | Болт М12-6gx35 | |
| 14 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 15 | 2***9 | Болт 3М12-6gх65 | |
| 15 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 16 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 17 | 3***0 | Гайка М16х1,5-6Н ГОСТ 5915-70 | |
| 17 | 3***0 | Гайка М18х1,5-6Н ГОСТ 5915-70 | |
| 18 | Ш***Т | Шайба 16 ОТ | |
| 19 | 1***1 | Вал карданный | |
| 19 | 1***0 | Вал карданный 1101-49-1-01-20 | |
| 20 | 1***П | Фланец | |
| 21 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 22 | 2***0 | Болт М8-6gх55 | |
| 22 | 2***0 | Болт М8-6gх55 | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | 1***П | Гидротрансформатор с редуктором при вода насосов | |
| 24 | 1***П | Гидротрансформатор с редуктором привода насосов | |
| 25 | 2***3 | Болт M14x1,5-6gx80 | |
| 25 | 2***0 | Болт M14x1,5-6gx80 | |
| 26 | Ш***Т | Шайба 14 ОТ | |
| 27 | 4***П | Рукав диаметр 12 | |
| 27 | 4***П | Рукав диаметр 12 | |
| 28 | 5***8 | Штуцер ввертной | |
| 28 | 5***0 | Штуцер ввертной | |
| 29 | 1***8 | Кольцо 104-110-51-1668 | |
| 30 | 1***1 | Крышка | |
| 31 | 2***1 | Болт M16-6gx50 | |
| 31 | 2***0 | Болт M16-6gx50 | |
| 32 | 1***П | Торсион | |
| 33 | 5***5 | Кольцо С52 | |
| 34 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 35 | 1***8 | Крышка | |
| 36 | 1***П | Передача бортовая, фрикцион и тормоз | |
| 36 | 1***П | Передача бортовая, фрикцион и тормоз | |
| 37 | 3***0 | Штифт | |
| 38 | 4***2 | Кольцо | |
| 39 | 2***2 | Болт M14x1,5-6gx65 | |
| 39 | 2***0 | Болт M14x1.5-6gx65 | |
| 40 | 2***1 | Болт M14x1,5-6gx45 | |
| 40 | 2***0 | Болт M14x1,5-6gx45 | |
| 41 | 2***7 | Болт | |
| 41 | 2***0 | Болт | |
| 42 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 43 | 1***П | Блок трансмиссии | |
| 43 | 1***П | Блок трансмиссии | |
| 44 | 3***2 | Штифт | |
| 45 | 2***3 | Болт 3М12-6gx85 | |
| 45 | 2***0 | Болт 3М12-6gx85 | |
| 46 | 1***П | Фильтр | |
| 46 | 1***П | Фильтр | |
| 47 | 1***8 | Кольцо 115-125-58-2-51-1668 |
