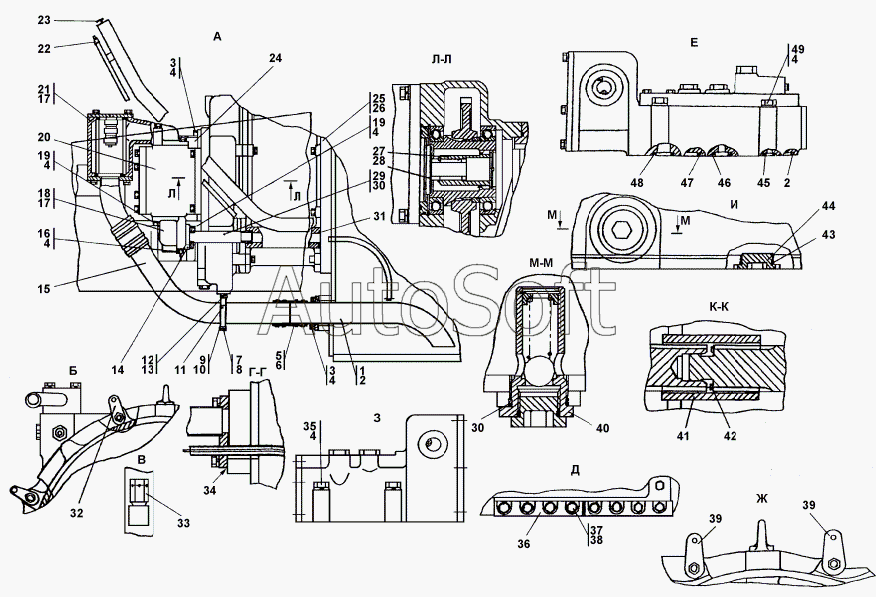

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 1101-16-1-02СП Установка трансмиссии
35
8
37
37
37
25
16
16
49
49
13
35
19
19
3
3
12
7
7
44
44
47
6
20
20
42
28
48
46
2
2
17
17
5
43
31
30
30
46
45
38
26
4
4
4
4
4
4
4
24
18
18
23
23
33
33
40
40
24
9
22
29
29
21
21
11
11
1
27
34
34
10
39
39
39
32
32
14
14
1
33
33
41
15
15
36
36
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***П | Трубопровод | |
| 1 | 1***П | Трубопровод | |
| 2 | 0***1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 3 | Б***5 | Болт М12-6gx25 | |
| 4 | Ш***Т | Шайба 12 ОТ | |
| 5 | 4***2 | Рукав | |
| 6 | 1***2 | Хомут 1070-У-02 | |
| 7 | 2***0 | Болт М8-6gх55 | |
| 7 | 2***0 | Болт М8-6gх55 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | 1***3 | Бугель | |
| 9 | 1***0 | Бугель | |
| 10 | 4***0 | Пластина 2Н-I ТМКЩ-С2-3 | |
| 11 | 1***П | Опора | |
| 11 | 1***П | Опора | |
| 12 | Б***0 | Болт М10-6gx20 | |
| 13 | Ш***Т | Шайба 10 ОТ | |
| 14 | 2***3 | Фланец | |
| 14 | 2***0 | Фланец | |
| 15 | 1***5 | Труба | |
| 15 | 1***0 | Труба | |
| 16 | 2***1 | Болт 3М 12-6х110 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт M12-6gx110 | |
| 17 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | 1***2 | Фланец | |
| 18 | 1***0 | Фланец | |
| 19 | Б***0 | Болт М12-6gx30 | |
| 20 | Н***3 | Насос НШ100А-3 | |
| 20 | Н***Т | Насос НШ100А-3Т | |
| 21 | 1***П | Заборник | |
| 21 | 1***П | Заборник | |
| 22 | 1***П | Линейка | |
| 23 | 2***П | Пробка | |
| 23 | 2***П | Пробка | |
| 24 | 1***П | Кожух | |
| 24 | 1***П | Кожух | |
| 25 | 2***0 | Болт 3М14х1,5-6gx35 | |
| 26 | Ш***Т | Шайба 14 ОТ | |
| 27 | 2***3 | Муфта | |
| 28 | С***4 | Кольцо С34 | |
| 29 | 1***П | Труба | |
| 29 | 1***П | Труба | |
| 30 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 4***8 | Планка | |
| 32 | 4***0 | Планка | |
| 33 | 2***5 | Кронштейн | |
| 33 | 2***0 | Кронштейн | |
| 33 | 4***П | Сапун | |
| 33 | 4***П | Сапун | |
| 34 | 4***0 | Прокладка | |
| 34 | 4***0 | Прокладка | |
| 35 | 2***9 | Болт 3М12-6gх65 | |
| 35 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 36 | 1***4 | Планка | |
| 36 | 1***0 | Планка | |
| 37 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 37 | 2***1 | Болт M16-6gx50 | |
| 37 | 2***0 | Болт M16-6gx50 | |
| 38 | Ш***Т | Шайба 16 ОТ | |
| 39 | 3***0 | Планка | |
| 39 | 3***0 | Планка | |
| 40 | 1***П | Клапан | |
| 40 | 1***П | Клапан | |
| 41 | 1***6 | Муфта | |
| 42 | С***8 | Кольцо С38 | |
| 43 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 44 | 7***0 | Пробка | |
| 44 | 7***0 | Пробка | |
| 45 | 0***8 | Кольцо 014-018-25-2-51-1668 | |
| 46 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 46 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 47 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 48 | 0***3 | Кольцо 034-038-25-2-3 | |
| 49 | 2***1 | Болт М12-6gх85 | |
| 49 | 2***0 | Болт М12-6gх85 |
