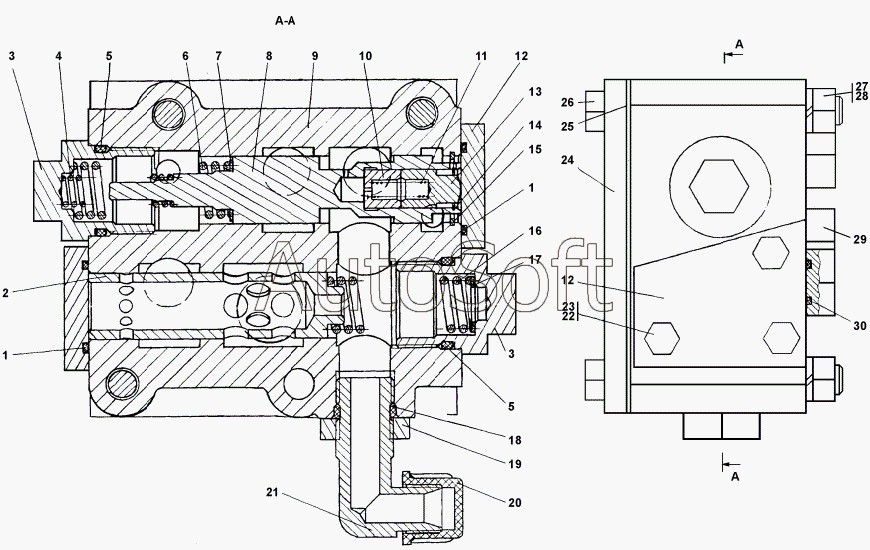

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 1101-15-15-01СП Делитель потока
9
9
8
2
13
10
12
12
3
3
3
24
29
29
4
6
16
21
21
25
25
19
11
23
26
26
27
22
22
28
7
17
30
18
5
5
1
1
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-15-15-01-20СП | 1***П | Делитель потока | |
| 1101-15-15-01СП | 1***П | Делитель потока | |
| 1 | 0***3 | Кольцо 034-038-25-2-3 | |
| 2 | 1***7 | Золотник | |
| 3 | 1***1 | Пробка | |
| 3 | 1***0 | Пробка | |
| 4 | 3***4 | Пружина | |
| 5 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 3***8 | Пружина | |
| 7 | 3***0 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 8 | 1***6 | Золотник | |
| 9 | 1***5 | Корпус | |
| 9 | 1***0 | Корпус | |
| 10 | 1***9 | Клапан | |
| 11 | 7***6 | Пружина | |
| 12 | 1***0 | Крышка | |
| 13 | 1***8 | Плунжер | |
| 14 | 5***0 | Кольцо С16 | |
| 15 | 5***2 | Кольцо С28 ГОСТ 13941-86 | |
| 16 | 3***8 | Пружина | |
| 17 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 19 | Н***2 | Контргайка | |
| 21 | 4***5 | Угольник ввертной | |
| 21 | 4***0 | Угольник ввертной | |
| 22 | Ш***0 | Шайба 10 | |
| 23 | Б***5 | Болт М8-6gx25 | |
| 24 | 3***1 | Крышка | |
| 25 | 4***1 | Прокладка | |
| 25 | 4***0 | Прокладка | |
| 26 | 2***9 | Болт М12-6gх100 | |
| 26 | 2***0 | Болт М12-6gх100 | |
| 27 | Г***2 | Гайка М12 | |
| 28 | Ш***2 | Шайба 12 | |
| 29 | 3***1 | Пробка | |
| 29 | 3***0 | Пробка | |
| 30 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 |
