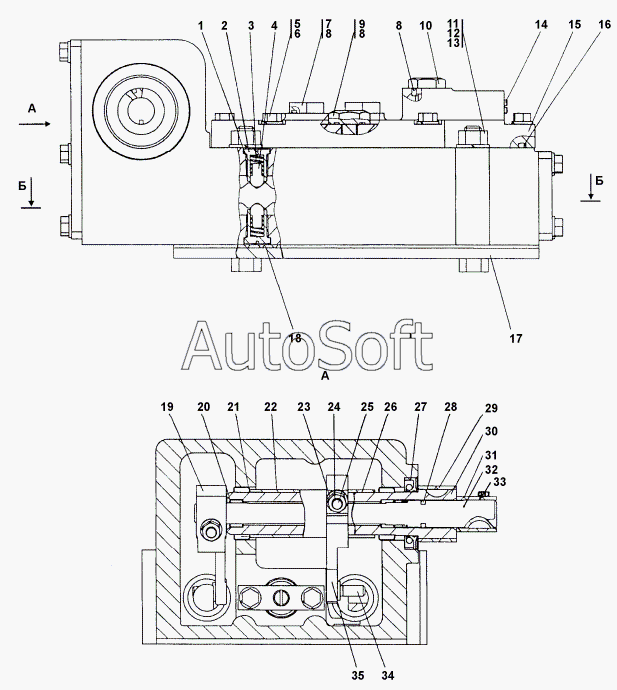

Каталог запасных частей к технике: Промтрактор ТГ-121Я (2004). 1501-15-20СП Блок управления
28
18
33
5
11
11
24
12
27
1
3
8
8
8
16
14
20
21
6
13
25
19
10
15
2
4
30
32
22
35
34
17
26
9
29
31
23
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-20-20СП | 1***П | Блок управления | |
| 1501-15-20СП | 1***П | Блок управления | |
| 1 | 0***8 | Кольцо 014-018-25-2-51-1668 | |
| 2 | 1***1 | Корпус фиксатора | |
| 3 | 3***2 | Пружина | |
| 4 | 1***2 | Фиксатор | |
| 5 | Б***0 | Болт М8-6gx30 | |
| 6 | Ш***Т | Шайба 8Т | |
| 7 | 3***0 | Пробка | |
| 8 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 9 | 1***8 | Болт специальный | |
| 10 | 1***П | Дроссель | |
| 11 | 2***8 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 11 | 2***0 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 12 | Г***2 | Гайка М12 | |
| 13 | Ш***2 | Шайба 12 | |
| 14 | 3***8 | Пробка КГ1/8” | |
| 15 | 1***2 | Крышка | |
| 16 | 1***1 | Кольцо 190-195-36-2-51 | |
| 17 | 1***3 | Крышка | |
| 18 | 4***1 | Прокладка | |
| 19 | 1***9 | Рычаг | |
| 20 | 9***5 | Подшипник 941/15 | |
| 21 | 9***0 | Подшипник 941/30 | |
| 22 | 1***7 | Втулка | |
| 23 | 2***6 | Прокладка | |
| 24 | Г***6 | Гайка М6 | |
| 25 | К***8 | Клин шатуна 115-111.08.00.08 | |
| 26 | 1***1 | Втулка | |
| 27 | 2***3 | Манжета 2.2-30x52-3 | |
| 28 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 29 | 2***2 | Труба | |
| 30 | 1***5 | Валик | |
| 31 | 2***1 | Труба | |
| 32 | 1***6 | Валик | |
| 33 | Б***6 | Болт М8-6gx16 | |
| 34 | 1***2 | Палец | |
| 35 | 1***8 | Рычаг |
