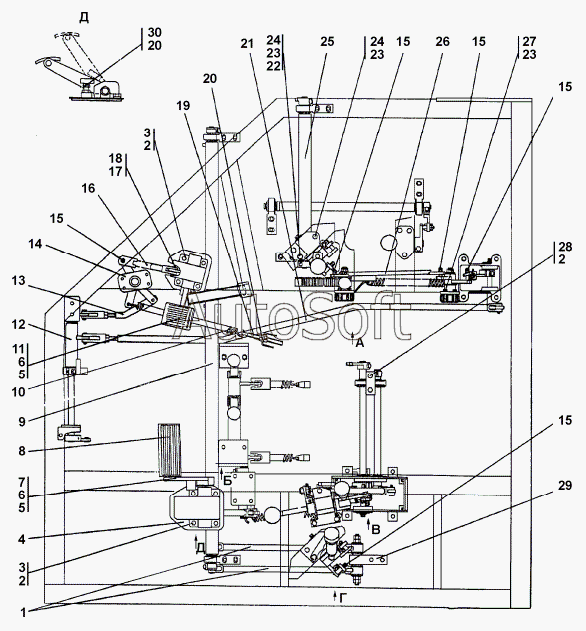

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 312001-13-50СП Привод управления
4
4
12
12
21
21
13
13
11
11
29
29
25
25
9
9
1
1
7
16
14
26
19
19
30
30
18
18
10
10
8
24
24
27
6
6
3
3
28
28
15
15
15
15
15
20
20
20
23
23
23
2
2
2
22
22
17
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-13-50-20СП | 3***П | Привод управления | |
| 312001-13-50СП | 3***П | Привод управления | |
| 1 | 3***П | Тяга | |
| 1 | 3***П | Тяга | |
| 2 | Ш***Т | Шайба 10 ОТ | |
| 3 | Б***0 | Болт М10-6gx30 | |
| 4 | 3***П | Корпус | |
| 4 | 3***П | Корпус | |
| 5 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 6 | Б***0 | Болт М8-6gx30 | |
| 7 | 3***П | Педаль | |
| 8 | 4***1 | Накладка педали | |
| 9 | 3***П | Мостик | |
| 9 | 3***П | Мостик | |
| 10 | 7***1 | Пружина | |
| 10 | 7***0 | Пружина | |
| 11 | 3***П | Педаль | |
| 11 | 3***П | Педаль | |
| 12 | 3***П | Мостик | |
| 12 | 3***П | Мостик | |
| 13 | 3***П | Тяга | |
| 13 | 3***П | Тяга | |
| 14 | 3***П | Мостик | |
| 15 | Г***6 | Гайка М6 | |
| 16 | 3***П | Тяга | |
| 17 | Ш***4 | Шплинт 3,2x14 | |
| 18 | 4***9 | Ось | |
| 18 | 4***0 | Ось | |
| 19 | 2***6 | Растяжка | |
| 19 | 2***0 | Растяжка | |
| 20 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 20 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 21 | 3***П | Тяга | |
| 21 | 3***П | Тяга | |
| 22 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | Б***5 | Болт М8-6gx45 | |
| 25 | 3***П | Мостик | |
| 25 | 3***П | Мостик | |
| 26 | 3***П | Тяга | |
| 27 | Б***5 | Болт М8-6gx25 | |
| 28 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 29 | 3***П | Мостик | |
| 29 | 3***П | Мостик | |
| 30 | 2***6 | Упор | |
| 30 | 2***0 | Упор |
