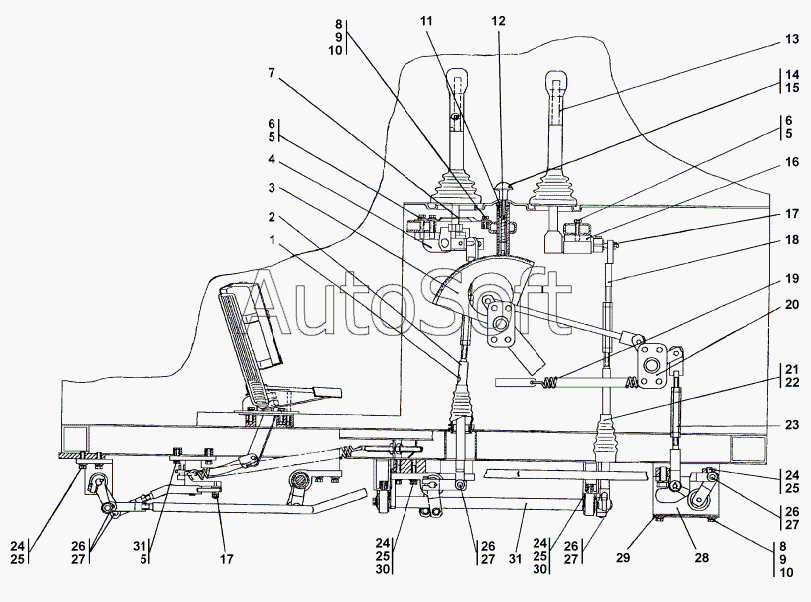

Каталог запасных частей к технике: Промтрактор ТГ-221Я (2004). 312001-13-50СП Привод управления
1
1
2
2
31
31
31
16
16
14
18
18
4
4
23
20
20
28
28
3
29
7
13
11
15
21
21
26
26
26
26
26
19
12
12
22
6
6
24
24
24
24
8
8
17
17
9
9
5
5
5
25
25
25
25
10
10
10
30
30
30
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Тяга | |
| 1 | 3***П | Тяга | |
| 2 | 3***П | Тяга | |
| 2 | 3***П | Тяга | |
| 3 | 3***П | Сектор | |
| 4 | 3***П | Блок управления | |
| 4 | 3***П | Блок управления | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | Б***5 | Болт М8-6gx45 | |
| 7 | 3***8 | Накладка | |
| 8 | Б***6 | Болт М6-6gx16 | |
| 9 | Ш***Т | Шайба 6Т | |
| 10 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | 3***8 | Корпус | |
| 12 | 7***3 | Пружина | |
| 12 | 7***0 | Пружина | |
| 13 | 2***9 | Рукоятка | |
| 14 | 2***П | Рукоятка | |
| 15 | 3***3 | Фиксатор | |
| 16 | 3***П | Блок управления | |
| 16 | 3***П | Блок управления | |
| 17 | Г***6 | Гайка М6 | |
| 18 | 3***П | Тяга | |
| 18 | 3***П | Тяга | |
| 19 | 7***2 | Пружина | |
| 20 | 3***П | Мостик | |
| 20 | 3***П | Мостик | |
| 21 | 4***2 | Зажим | |
| 21 | 4***0 | Зажим | |
| 22 | 7***2 | Чехол | |
| 23 | 3***П | Тяга | |
| 24 | Б***0 | Болт М10-6gx30 | |
| 24 | Б***5 | Болт М8-6gx25 | |
| 25 | Ш***Т | Шайба 10 ОТ | |
| 26 | 4***9 | Ось | |
| 26 | 4***0 | Ось | |
| 27 | Ш***9 | Шплинт 3,2x14.019 | |
| 28 | 3***П | Мостик | |
| 28 | 3***П | Мостик | |
| 29 | Т***П | Крышка | |
| 30 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 30 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 31 | 3***П | Мостик | |
| 31 | 3***П | Мостик |
