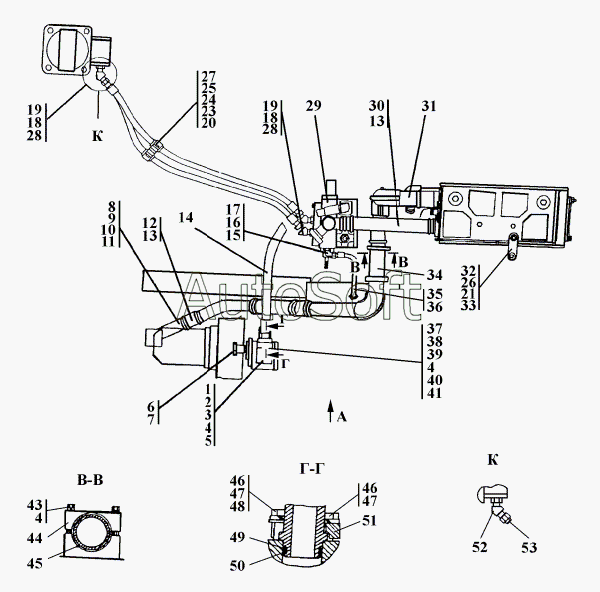

Каталог запасных частей к технике: Промтрактор ТГ-301К (2006). 312002-26-1СП Установка гидросистемы
26
48
48
21
47
47
4
4
4
20
39
10
10
33
26
46
46
3
3
38
23
2
43
53
7
13
13
41
41
28
28
28
15
15
52
52
53
7
40
11
5
50
18
18
16
36
33
19
19
1
1
6
30
35
35
14
14
19
51
29
29
31
31
8
8
34
34
17
45
12
12
49
24
9
32
37
37
17
44
44
25
25
27
27
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312002-26-1-20СП(SP) | 3***) | Установка гидросистемы | |
| 312002-26-1СП(SP) | 3***) | Установка гидросистемы | |
| 1 | 2***3 | Фланец | |
| 1 | 2***0 | Фланец | |
| 2 | Б***0 | Болт М10-6gx70 | |
| 3 | 2***0 | Болт M10-6gx35 | |
| 3 | 2***0 | Болт М10-6gx35 | |
| 4 | Ш***Т | Шайба 10 ОТ | |
| 5 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 3***8 | Муфта | |
| 7 | 7***2 | Кольцо С25 ГОСТ 13940-86 | |
| 7 | 7***0 | Кольцо С25 | |
| 8 | 3***) | Трубопровод | |
| 8 | 3***) | Трубопровод | |
| 9 | 3***0 | Шайба | |
| 10 | 2***4 | Болт М14-6gx70 | |
| 10 | 2***0 | Болт М14-6gx70 | |
| 11 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 12 | 4***1 | Рукав | |
| 12 | 4***0 | Рукав | |
| 13 | 1***2 | Хомут 1070-У-02 | |
| 14 | 3***) | Рукав d.25 | |
| 14 | 3***) | Рукав d.25 | |
| 15 | Н***1 | Контргайка | |
| 15 | Н***2 | Контргайка | |
| 16 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 17 | 5***1 | Штуцер | |
| 17 | 5***0 | Угольник поворотный | |
| 18 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 19 | 3***) | Угольник | |
| 19 | 3***) | Угольник | |
| 20 | Г***5 | Гайка М16x1,5 | |
| 21 | Ш***Т | Шайба 16 ОТ | |
| 23 | Б***0 | Болт М16x1,5-6gx60 | |
| 24 | 4***5 | Втулка | |
| 25 | 2***1 | Планка | |
| 25 | 2***0 | Планка | |
| 26 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 26 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 27 | 2***0 | Скоба | |
| 27 | 2***0 | Скоба | |
| 28 | Н***2 | Контргайка | |
| 28 | Н***1 | Контргайка | |
| 29 | 3***) | Распределитель | |
| 29 | 3***) | Распределитель | |
| 30 | 1***5 | Рукав | |
| 31 | 3***) | Трубопровод | |
| 31 | 3***) | Трубопровод | |
| 32 | 4***5 | Планка | |
| 33 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 34 | 3***) | Трубопровод | |
| 34 | 3***) | Трубопровод | |
| 35 | 4***) | Рукав d.12 | |
| 35 | 4***) | Рукав диам.12 | |
| 36 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 37 | 2***0 | Шпилька | |
| 37 | 2***0 | Шпилька | |
| 38 | Б***0 | Болт М10-6gx30 | |
| 39 | Г***0 | Гайка М10 | |
| 40 | 0***8 | Кольцо | |
| 41 | Н***3 | Насос НШ50А-3 | |
| 41 | Н***Т | Насос НШ50А-3-Т | |
| 43 | Б***0 | Болт М8-6gx70 | |
| 44 | 3***5 | Бугель | |
| 44 | 3***0 | Бугель | |
| 45 | 7***1 | Прокладка | |
| 46 | Б***5 | Болт М12x1,25-6gx35 | |
| 47 | Ш***Т | Шайба 12 ОТ | |
| 48 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 48 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 49 | 4***8 | Кольцо защитное | |
| 50 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 51 | 2***3 | Фланец | |
| 51 | 2***0 | Фланец | |
| 52 | Н***5 | Гайка накидная | |
| 52 | Н***1 | Гайка накидная | |
| 53 | 4***5 | Заглушка | |
| 53 | 4***0 | Заглушка |
