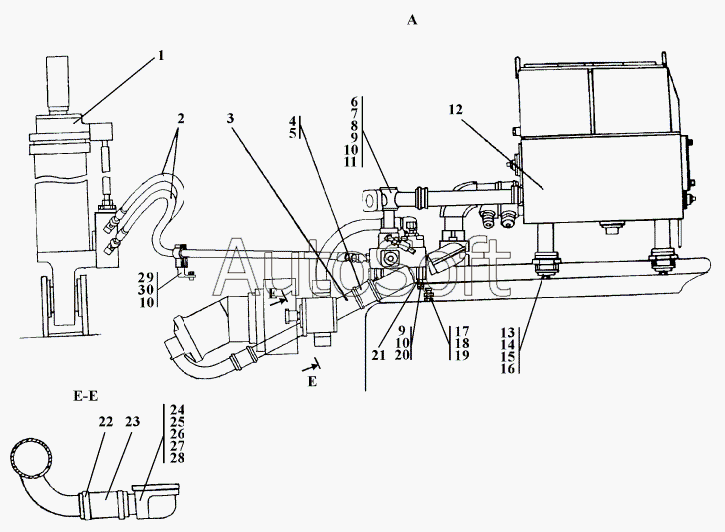

Каталог запасных частей к технике: Промтрактор ТГ-301К (2006). 312002-26-1СП Установка гидросистемы
1
1
24
24
6
6
3
3
12
12
2
2
13
21
21
7
7
14
29
29
17
17
8
23
23
4
4
25
15
15
26
9
9
30
27
10
10
10
16
20
20
18
11
28
19
19
22
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Гидроцилиндр d.160 | |
| 1 | 3***) | Гидроцилиндр d.160 | |
| 2 | 4***) | Рукав высокого давления d.16 армированный | |
| 2 | 4***) | Рукав высокого давления | |
| 3 | 3***) | Трубопровод | |
| 3 | 3***) | Трубопровод | |
| 4 | 4***1 | Рукав | |
| 4 | 4***0 | Рукав | |
| 5 | 1***2 | Хомут стяжной червячный 1085-У-02 | |
| 6 | 3***) | Трубопровод | |
| 6 | 3***) | Трубопровод | |
| 7 | 2***3 | Фланец | |
| 7 | 2***0 | Фланец | |
| 8 | 4***8 | Кольцо защитное | |
| 9 | Б***5 | Болт М12-6gx35 | |
| 10 | Ш***Т | Шайба 12 ОТ | |
| 11 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 12 | 3***) | Бак гидросистемы | |
| 12 | 3***) | Бак гидросистемы | |
| 13 | 2***) | Амортизатор | |
| 14 | 1***6 | Накладка | |
| 15 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 16 | Ш***Т | Шайба 16 ОТ | |
| 17 | 5***8 | Штуцер ввертной | |
| 17 | 5***0 | Штуцер ввертной | |
| 18 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 19 | Н***2 | Контргайка | |
| 19 | Н***1 | Контргайка | |
| 20 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 21 | 3***6 | Опора | |
| 21 | 3***0 | Опора | |
| 22 | 1***2 | Хомут стяжной червячный 1055-У-02 | |
| 23 | 4***1 | Рукав | |
| 23 | 4***0 | Рукав | |
| 24 | 3***) | Трубопровод | |
| 24 | 3***) | Трубопровод | |
| 25 | Б***0 | Болт М10-6gx70 | |
| 26 | Б***0 | Болт М10-6gx30 | |
| 27 | Ш***Т | Шайба 10 ОТ | |
| 28 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 29 | 3***5 | Планка | |
| 29 | 3***0 | Планка | |
| 30 | Б***5 | Болт М12x1,25-6gx35 |
