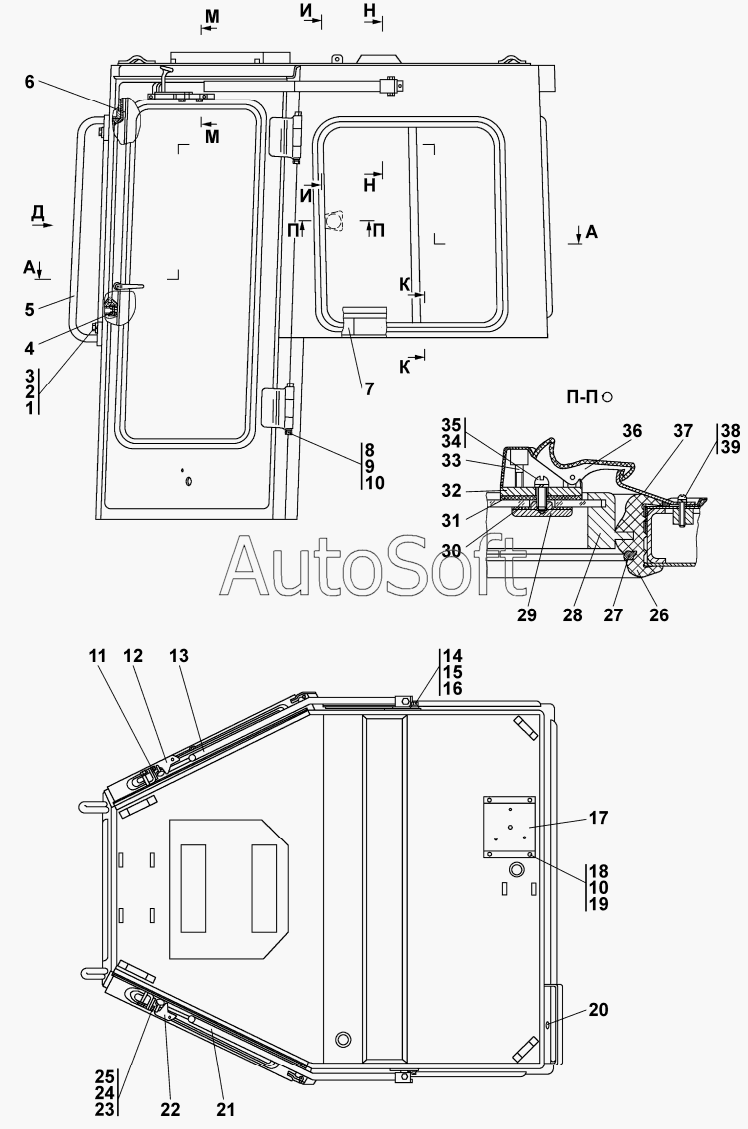

Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Кабина

29
19
20
21
21
22
22
23
24
24
25
26
27
28
29
19
30
30
31
31
32
32
33
34
35
36
37
37
38
39
10
1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
16
17
17
18
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
2501-59-1-01-20СП(SP) | 2***) | Кабина | |
2501-59-1-01СП(SP) | 2***) | Кабина | |
2501-59-1-20СП(SP) | 2***) | Кабина | |
2501-59-1СП(SP) | 2***) | Кабина | |
1 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
1 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
2 | Г***0 | Шайба | |
3 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
3 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
4 | 4***) | Поручень | |
5 | 2***4 | Лист | |
6 | 2***5 | Лист | |
7 | 2***9 | Панель | |
8 | Г***0 | Болт | |
9 | Г***0 | Шайба | |
10 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
10 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
11 | 2***6 | Пластина | |
12 | 2***) | Фиксатор | |
12 | 2***) | Фиксатор | |
13 | 2***P | Балка | |
13 | 2***) | Балка | |
14 | Г***0 | Болт | |
15 | Г***0 | Шайба | |
16 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
16 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
17 | 2***0 | Кронштейн | |
17 | 2***0 | Кронштейн | |
18 | Г***0 | Болт | |
19 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
19 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
20 | 7***1 | Пробка | |
21 | 2***) | Балка | |
21 | 2***) | Балка | |
22 | 2***P | Фиксатор | |
22 | 2***) | Фиксатор | |
23 | Г***0 | Гайка | |
24 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
24 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
25 | Г***0 | Винт | |
26 | 2***4 | Окантовка | |
27 | 4***6 | Кант №23 | |
28 | 3***Б | Рамка окна двери водителя 3205-6403010СБ | |
29 | 2***7 | Стопор | |
29 | 2***0 | Стопор | |
30 | 2***6 | Прокладка | |
30 | 2***0 | Прокладка | |
31 | 2***5 | Прокладка | |
31 | 2***0 | Прокладка | |
32 | 2***4 | Прокладка | |
32 | 2***0 | Прокладка | |
33 | Г***0 | Винт | |
34 | Г***0 | Шайба | |
35 | Г***0 | Винт | |
36 | 3***0 | Замок форточки в сборе 3221-5403600 | |
37 | 2***8 | Крючок | |
37 | 2***0 | Крючок | |
38 | Г***0 | Винт | |
39 | Г***0 | Шайба |
