Каталог запасных частей к технике: Промтрактор Т-20.02К (Четра) (2009). Кабина
27
17
17
18
19
20
21
22
22
23
24
24
25
26
16
28
29
30
31
32
32
33
33
33
34
35
36
37
38
7
1
1
1
2
2
3
3
4
4
5
5
6
1
7
8
8
9
10
11
12
12
13
14
15

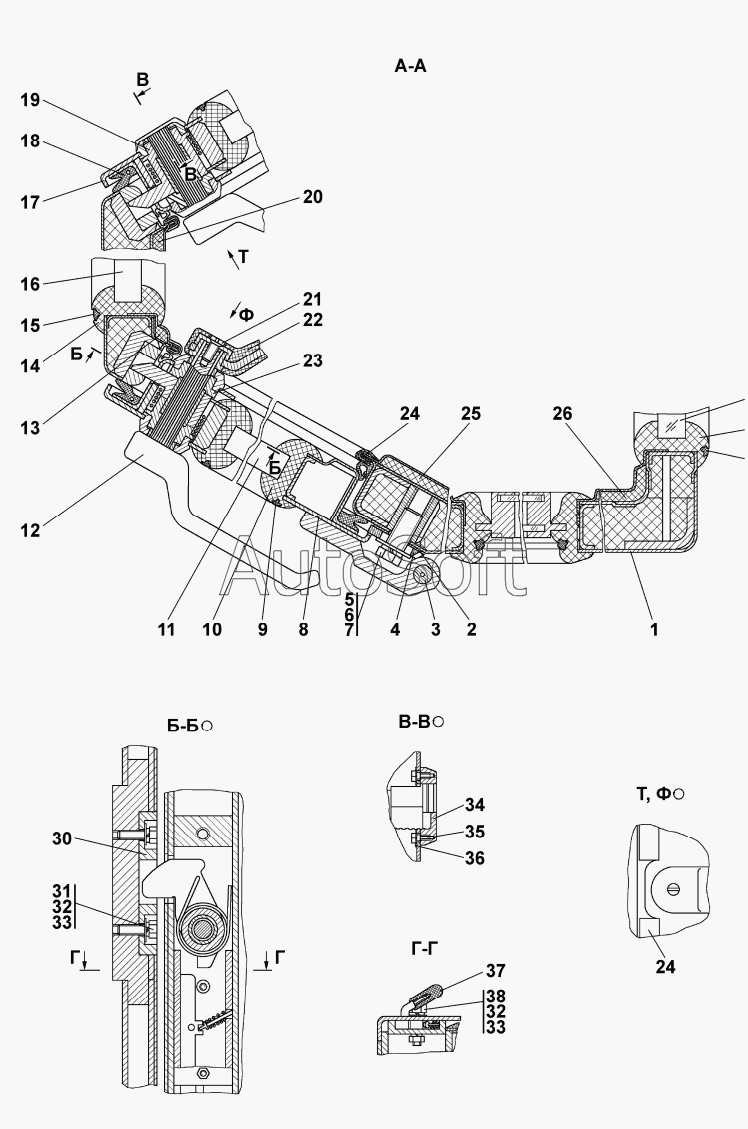

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***P | Каркас | |
| 1 | 2***) | Каркас | |
| 1 | 2***) | Каркас | |
| 1 | 2***) | Каркас | |
| 2 | 4***2 | Планка | |
| 2 | 4***0 | Планка | |
| 3 | 2***5 | Стержень | |
| 3 | 2***0 | Стержень | |
| 4 | 4***) | Створка | |
| 4 | 4***) | Створка | |
| 5 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Г***0 | Шайба | |
| 7 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 8 | 2***) | Дверь | |
| 8 | 2***) | Дверь | |
| 9 | 4***6 | Кант №23 | |
| 10 | 2***1 | Окантовка | |
| 11 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 12 | 2***) | Ручка | |
| 12 | 2***) | Ручка | |
| 13 | 2***5 | Панель | |
| 14 | 2***3 | Окантовка | |
| 15 | 4***9 | Кант №23 | |
| 16 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 17 | 2***) | Дверь | |
| 17 | 2***) | Дверь | |
| 18 | 4***0 | Уплотнитель двери | |
| 19 | А***5 | Замок правый А1.2501-59-25 | |
| 20 | 2***1 | Панель | |
| 21 | А***2 | Винт А1.2501-59-102 | |
| 22 | 2***) | Ручка | |
| 22 | 2***) | Ручка | |
| 23 | А***6 | Замок левый А1.2501-59-26 | |
| 24 | 2***8 | Уплотнитель 2107-6107018 | |
| 25 | 2***1 | Панель | |
| 26 | 2***1 | Панель | |
| 27 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 28 | 2***3 | Окантовка | |
| 29 | 4***3 | Кант №23 | |
| 30 | А***3 | Планка А1.2501-59-103 | |
| 31 | Г***0 | Болт | |
| 32 | Г***0 | Шайба | |
| 33 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 34 | М***2 | Накладка МЦ8-9.00.02 | |
| 35 | М***4 | Винт МЦ8-9.00.04 | |
| 36 | М***3 | Пластина пружинная МЦ8-9.00.03 | |
| 37 | 2***1 | Ручка | |
| 38 | Г***0 | Болт |
