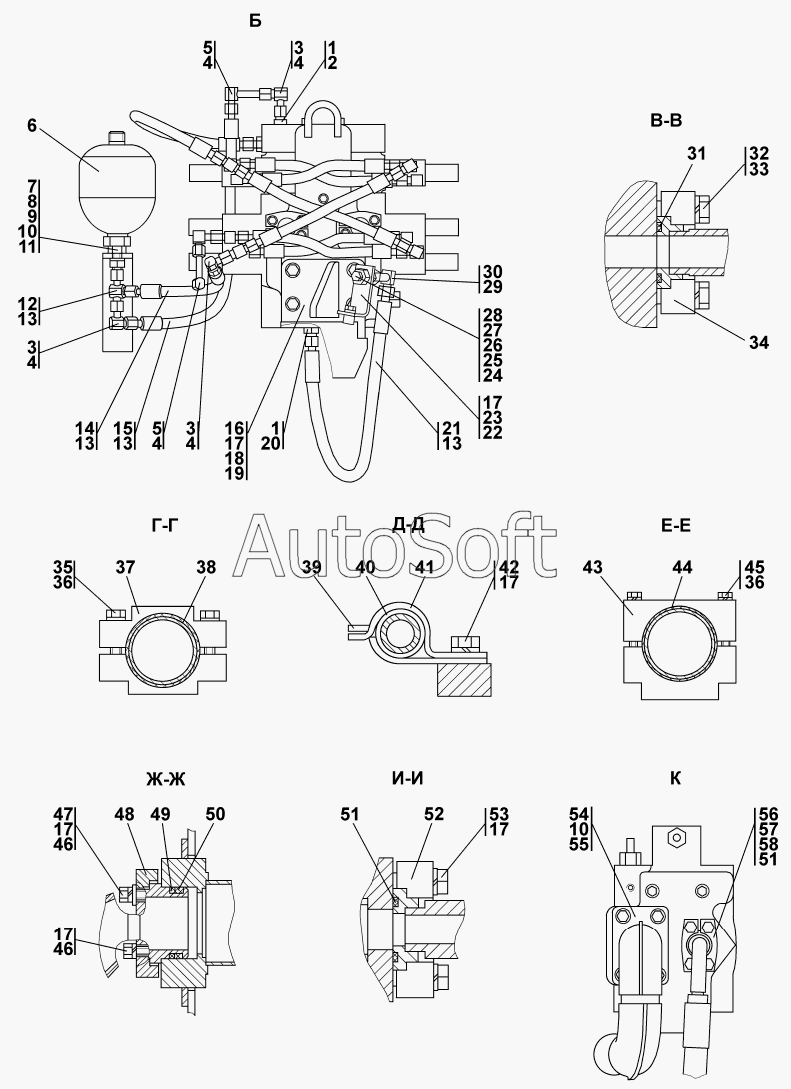

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Установка гидросистемы
37
43
43
42
41
41
40
39
39
38
37
44
36
36
35
34
34
33
32
32
31
30
29
52
58
57
57
56
56
55
54
54
53
53
29
52
51
51
50
49
48
48
4
4
4
4
47
46
46
45
8
15
14
14
13
13
13
13
12
12
11
10
10
9
8
15
7
7
6
5
5
5
4
4
3
3
3
3
2
2
22
28
28
27
26
25
25
24
24
23
22
1
1
21
21
20
20
19
18
18
17
17
17
17
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***К | Шайба специальная | |
| 2 | 3***6 | Штуцер ввертной | |
| 2 | 3***0 | Штуцер ввертной | |
| 3 | 3***) | Угольник | |
| 3 | 3***) | Угольник | |
| 4 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 4 | 4***0 | Шайба | |
| 5 | 3***) | Угольник | |
| 5 | 3***) | Угольник | |
| 6 | Н***A | Гидроаккумулятор | |
| 7 | 2***3 | Штуцер ввертной | |
| 7 | 2***0 | Штуцер ввертной | |
| 8 | 2***6 | Шайба специальная | |
| 8 | 2***0 | Шайба специальная | |
| 9 | Г***0 | Гайка | |
| 10 | Г***0 | Шайба | |
| 11 | 0***8 | Кольцо 019-023-25-2-51-1668 | |
| 12 | 3***P | Тройник | |
| 12 | 3***) | Тройник | |
| 13 | 0***8 | Кольцо | |
| 14 | 3***) | Рукав диам. 8 | |
| 14 | 3***) | Рукав диам. 8 | |
| 15 | 3***) | Рукав | |
| 15 | 3***) | Рукав | |
| 16 | Г***0 | Болт | |
| 17 | Г***0 | Шайба | |
| 18 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 19 | Г***8 | Шайба | |
| 20 | 3***1 | Штуцер ввертной | |
| 20 | 3***0 | Штуцер ввертной | |
| 21 | 0***) | Рукав | |
| 21 | 0***) | Рукав | |
| 22 | 1***1 | Планка | |
| 22 | 1***0 | Планка | |
| 23 | Г***0 | Болт | |
| 24 | 1***7 | Переходник | |
| 24 | 1***0 | Переходник | |
| 25 | 3***5 | Пробка | |
| 25 | 3***0 | Пробка | |
| 26 | Г***0 | Шайба | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | Н***2 | Контргайка | |
| 28 | Н***1 | Контргайка | |
| 29 | 0***) | Угольник | |
| 29 | 0***) | Угольник | |
| 30 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 31 | Г***3 | Кольцо | |
| 32 | 2***0 | Болт М10-6gх40 | |
| 32 | 2***0 | Болт М10-6gх40 | |
| 33 | Г***0 | Шайба | |
| 34 | 3***7 | Фланец | |
| 34 | 3***0 | Фланец | |
| 35 | Г***0 | Болт | |
| 36 | Г***0 | Шайба | |
| 37 | 5***5 | Бугель | |
| 37 | 5***0 | Бугель | |
| 38 | 7***4 | Прокладка | |
| 39 | 2***7 | Планка | |
| 39 | 2***0 | Планка | |
| 40 | 4***5 | Втулка | |
| 41 | 2***6 | Скоба | |
| 41 | 2***0 | Скоба | |
| 42 | Г***0 | Болт | |
| 43 | 3***5 | Бугель | |
| 43 | 3***0 | Бугель | |
| 44 | 7***1 | Прокладка | |
| 45 | Г***0 | Болт | |
| 46 | Г***0 | Болт | |
| 47 | 4***6 | Шайба | |
| 48 | 2***2 | Фланец | |
| 48 | 2***0 | Фланец | |
| 49 | 7***7 | Шайба защитная | |
| 50 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 51 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 52 | 3***6 | Фланец | |
| 52 | 3***0 | Фланец | |
| 53 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 53 | 2***0 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 55 | 0***8 | Кольцо | |
| 56 | 3***5 | Фланец | |
| 56 | 3***0 | Фланец | |
| 57 | 2***1 | Болт М14-6gх50 | |
| 57 | 2***0 | Болт М14-6gх50 | |
| 58 | Г***0 | Шайба |
