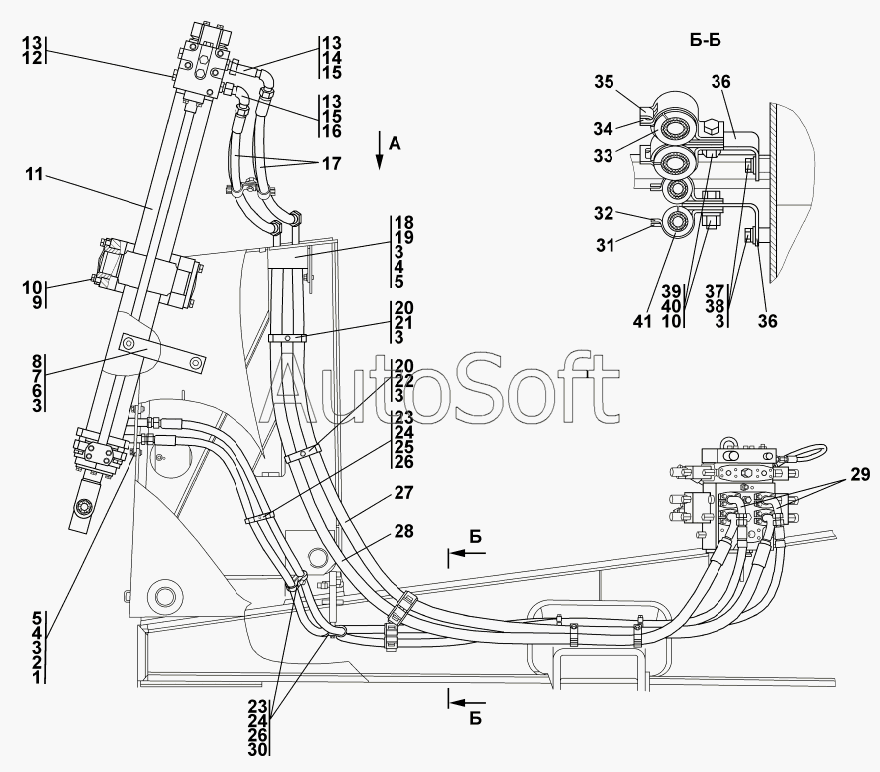

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Установка гидроцилиндров
1522-26-10-01СП(SP)
1522-26-10-01-20СП-20SP
1
1
2
3
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
13
14
14
15
15
15
16
16
17
17
18
18
19
20
20
20
21
22
22
23
23
23
24
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
34
34
35
35
36
36
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-10-01-20СП-20SP | 1***P | Установка гидроцилиндров | |
| 1522-26-10-01СП(SP) | 1***) | Установка гидроцилиндров | |
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | Г***0 | Болт | |
| 3 | Г***0 | Шайба | |
| 4 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 5 | Г***8 | Шайба | |
| 6 | 2***3 | Серьга | |
| 6 | 2***0 | Серьга | |
| 7 | 3***1 | Шайба | |
| 7 | 3***0 | Шайба | |
| 8 | Г***0 | Болт | |
| 9 | Г***0 | Болт | |
| 10 | Г***0 | Шайба | |
| 11 | 1***) | Гидроцилиндр | |
| 11 | 1***) | Гидроцилиндр | |
| 12 | 3***1 | Пробка | |
| 12 | 3***0 | Пробка | |
| 13 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | 1***) | Угольник | |
| 14 | 1***) | Угольник | |
| 15 | 2***8 | Штуцер ввертной | |
| 15 | 2***0 | Штуцер ввертной | |
| 16 | 1***) | Угольник | |
| 16 | 1***) | Угольник | |
| 17 | 0***) | Рукав | |
| 17 | 0***) | Рукав | |
| 18 | 1***) | Коллектор | |
| 18 | 1***) | Коллектор | |
| 19 | Г***0 | Болт | |
| 20 | 2***1 | Бугель | |
| 20 | 2***0 | Бугель | |
| 21 | Г***0 | Болт | |
| 22 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 23 | 3***1 | Бугель | |
| 23 | 3***0 | Бугель | |
| 24 | 7***3 | Прокладка | |
| 25 | Г***0 | Болт | |
| 26 | Г***0 | Шайба | |
| 27 | 2***) | Рукав | |
| 27 | 2***) | Рукав | |
| 28 | 2***) | Рукав | |
| 28 | 2***) | Рукав | |
| 29 | 3***) | Трубопровод | |
| 29 | 3***) | Трубопровод | |
| 30 | Г***0 | Болт | |
| 31 | 2***1 | Планка | |
| 31 | 2***0 | Планка | |
| 32 | 2***0 | Скоба | |
| 32 | 2***0 | Скоба | |
| 33 | 4***3 | Втулка | |
| 34 | 2***0 | Скоба | |
| 34 | 2***0 | Скоба | |
| 35 | 2***1 | Планка | |
| 35 | 2***0 | Планка | |
| 36 | 3***5 | Планка | |
| 36 | 3***0 | Планка | |
| 37 | 3***5 | Шайба | |
| 38 | Г***0 | Болт | |
| 39 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 39 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 40 | Г***0 | Гайка | |
| 41 | 4***5 | Втулка |
