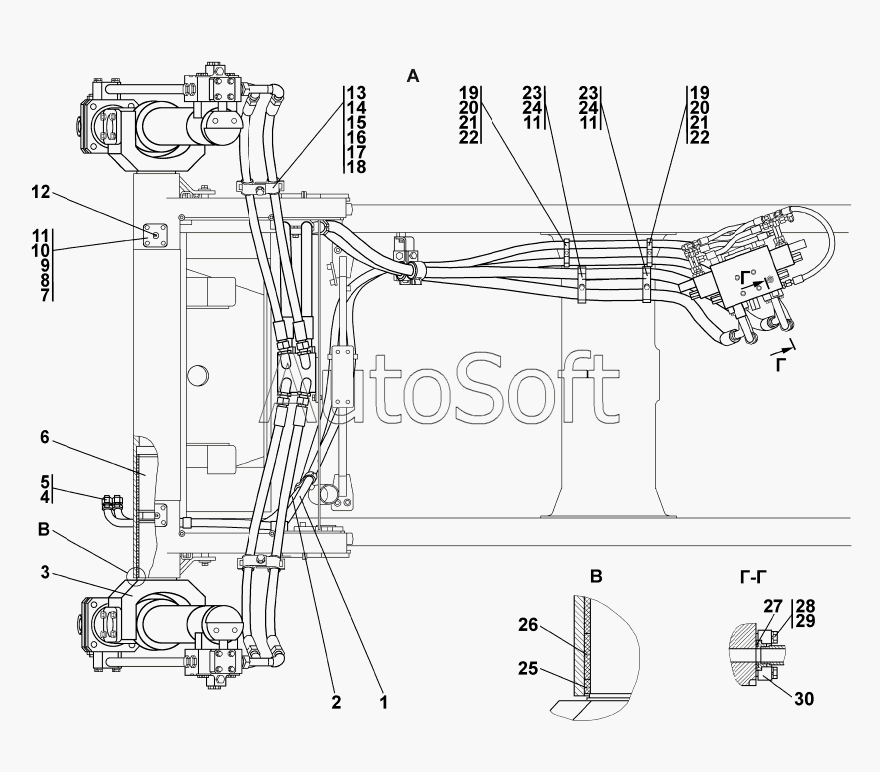

Каталог запасных частей к технике: Промтрактор Т-15.02K (2009). Установка гидроцилиндров
23
14
15
16
17
18
19
19
19
20
20
21
21
22
22
23
14
24
24
24
25
26
27
28
28
29
30
30
7
1
2
2
3
3
4
4
5
5
6
1
8
8
9
9
10
11
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***) | Рукав высокого давления | |
| 1 | 4***) | Рукав высокого давления d.16 армированный | |
| 2 | 4***) | Рукав высокого давления | |
| 2 | 4***) | Рукав высокого давления d.16 армированный | |
| 3 | 2***) | Ось | |
| 3 | 2***) | Ось | |
| 4 | 4***5 | Заглушка | |
| 4 | 4***0 | Заглушка | |
| 5 | Н***5 | Гайка накидная | |
| 5 | Н***1 | Гайка накидная | |
| 6 | 2***3 | Втулка опорная | |
| 7 | 4***4 | Стопор | |
| 8 | 4***9 | Крышка | |
| 8 | 4***0 | Крышка | |
| 9 | 3***5 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | Г***0 | Болт | |
| 11 | Г***0 | Шайба | |
| 12 | Г***4 | Масленка | |
| 12 | Г***4 | Масленка | |
| 13 | 2***0 | Скоба | |
| 13 | 2***0 | Скоба | |
| 14 | 2***1 | Планка | |
| 14 | 2***0 | Планка | |
| 15 | 4***5 | Втулка | |
| 16 | Г***0 | Болт | |
| 17 | Г***0 | Гайка | |
| 18 | Г***0 | Шайба | |
| 19 | 3***1 | Бугель | |
| 19 | 3***0 | Бугель | |
| 20 | 7***3 | Прокладка | |
| 21 | Г***0 | Болт | |
| 22 | Г***0 | Шайба | |
| 23 | 2***1 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 25 | 2***9 | Кольцо | |
| 26 | 2***7 | Втулка опорная | |
| 27 | Г***3 | Кольцо | |
| 28 | 2***0 | Болт М10-6gх40 | |
| 28 | 2***0 | Болт М10-6gх40 | |
| 29 | Г***0 | Шайба | |
| 30 | 3***7 | Фланец | |
| 30 | 3***0 | Фланец |
