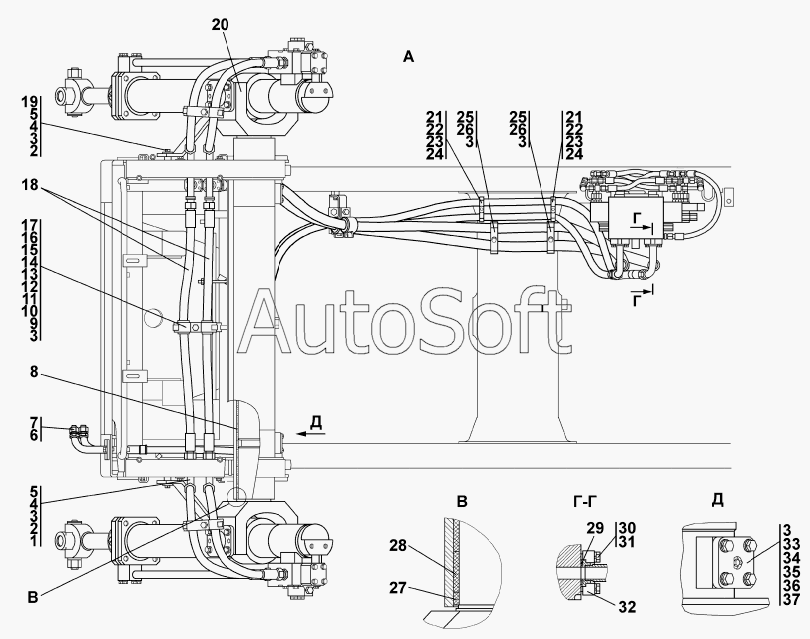

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка гидроцилиндров
29
19
20
20
21
21
21
22
22
23
23
24
24
25
25
25
26
26
26
27
28
19
30
30
31
32
32
33
34
34
35
35
36
37
37
10
1
2
2
3
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
9
9
1
10
11
11
12
12
13
14
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | Б***5 | Болт М12х1,25-6gх35 | |
| 3 | Ш***Т | Шайба12ОТ | |
| 4 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 5 | Ш***2 | Шайба 12 | |
| 6 | 4***5 | Заглушка | |
| 6 | 4***0 | Заглушка | |
| 7 | Н***5 | Гайка накидная | |
| 7 | Н***1 | Гайка накидная | |
| 8 | 2***3 | Втулка опорная | |
| 9 | 3***5 | Планка | |
| 9 | 3***0 | Планка | |
| 10 | 2***0 | Скоба | |
| 10 | 2***0 | Скоба | |
| 11 | 2***1 | Планка | |
| 11 | 2***0 | Планка | |
| 12 | 3***5 | Шайба | |
| 12 | 3***0 | Шайба | |
| 13 | 4***5 | Втулка | |
| 14 | Б***5 | Болт М12х1,25-6gх25 | |
| 15 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 16 | Г***5 | Гайка М16х1,5 | |
| 17 | Ш***Т | Шайба 16 ОТ | |
| 18 | 0***) | Рукав d.20 | |
| 18 | 0***) | Рукав диаметр 20 | |
| 19 | 2***) | Трубопровод | |
| 19 | 2***) | Трубопровод | |
| 20 | 2***) | Ось | |
| 20 | 2***) | Ось | |
| 21 | 3***1 | Бугель | |
| 21 | 3***0 | Бугель | |
| 22 | 7***3 | Прокладка | |
| 23 | Б***5 | Болт М8-6gх35 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | 2***1 | Бугель | |
| 25 | 2***0 | Бугель | |
| 26 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 26 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 27 | 2***9 | Кольцо | |
| 28 | 2***7 | Втулка опорная | |
| 29 | К***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 30 | 2***0 | Болт М10-6gх40 | |
| 30 | 2***0 | Болт М10-6gх40 | |
| 31 | Ш***Т | Шайба 10 ОТ | |
| 32 | 3***7 | Фланец | |
| 32 | 3***0 | Фланец | |
| 33 | 4***4 | Стопор | |
| 34 | 4***9 | Крышка | |
| 34 | 4***0 | Крышка | |
| 35 | 3***5 | Шайба | |
| 35 | 3***0 | Шайба | |
| 36 | Б***0 | Болт М12-6gх30 | |
| 37 | М***р | Масленка 1.2Кд6хр | |
| 37 | М***р | Масленка 1.2Ц6хр |
