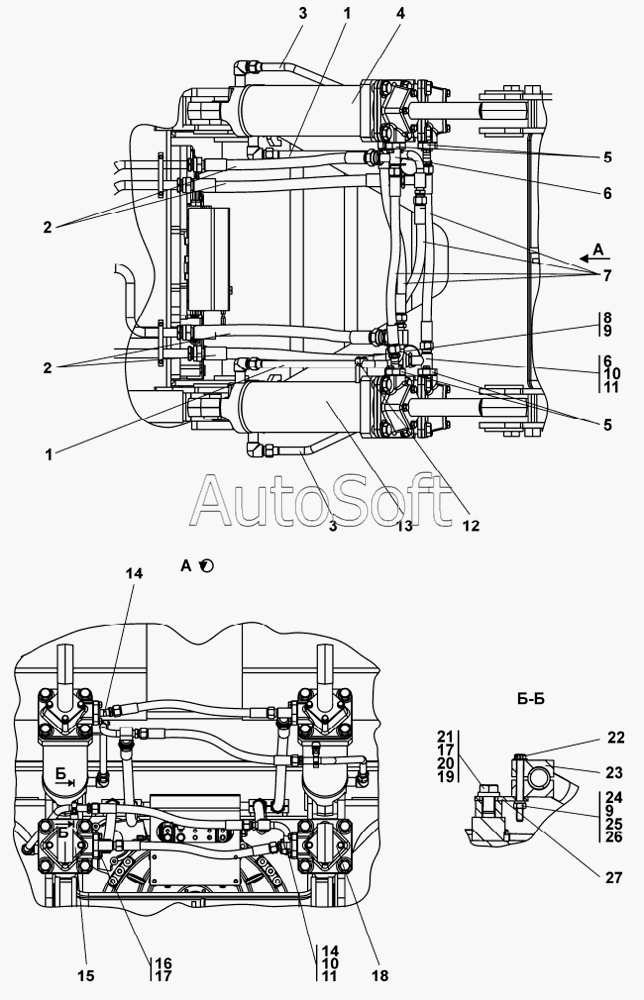

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Гидросистема рыхлительного оборудования
21
15
15
16
16
17
17
18
18
19
19
20
21
14
22
22
23
23
24
25
26
26
27
27
7
1
2
2
2
3
3
3
4
4
5
5
5
6
6
6
1
1
7
8
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***П | Трубопровод | |
| 1 | 0***) | Трубопровод | |
| 2 | 7***П | Рукав диаметр 25 | |
| 2 | 7***) | Рукав d.25 | |
| 3 | 0***П | Трубопровод | |
| 3 | 0***) | Трубопровод | |
| 4 | 0***) | Гидроцилиндр | |
| 4 | 0***) | Гидроцилиндр | |
| 5 | 0***4 | Фланец | |
| 5 | 0***0 | Фланец | |
| 6 | 0***П | Трубопровод | |
| 6 | 0***) | Трубопровод | |
| 7 | 0***) | Рукав | |
| 7 | 0***) | Рукав | |
| 8 | Б***0 | Болт М8-6gх40 | |
| 9 | Ш***Т | Шайба 8Т | |
| 10 | 2***0 | Кольцо защитное | |
| 11 | К***8 | Кольцо | |
| 12 | 2***1 | Бугель | |
| 12 | 2***0 | Бугель | |
| 13 | 0***) | Гидроцилиндр | |
| 13 | 0***) | Гидроцилиндр | |
| 14 | 0***П | Трубопровод | |
| 14 | 0***) | Трубопровод | |
| 15 | 0***П | Гидроцилиндр диаметр 160 | |
| 15 | 0***) | Гидроцилиндр | |
| 16 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 17 | Ш***Т | Шайба 16 ОТ | |
| 18 | 0***) | Гидроцилиндр | |
| 18 | 0***) | Гидроцилиндр | |
| 19 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 19 | Ш***8 | Шайба | |
| 20 | Ш***6 | Шайба 16 | |
| 21 | 2***5 | Болт М16х1,5-6gх25.66.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М16х1,5-6gх25.66.029 ГОСТ 7796-70 | |
| 22 | 2***6 | Болт | |
| 22 | 2***0 | Болт | |
| 23 | 2***3 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | Г***8 | Гайка | |
| 25 | Ш***8 | Шайба | |
| 26 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 0***7 | Планка | |
| 27 | 0***0 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
