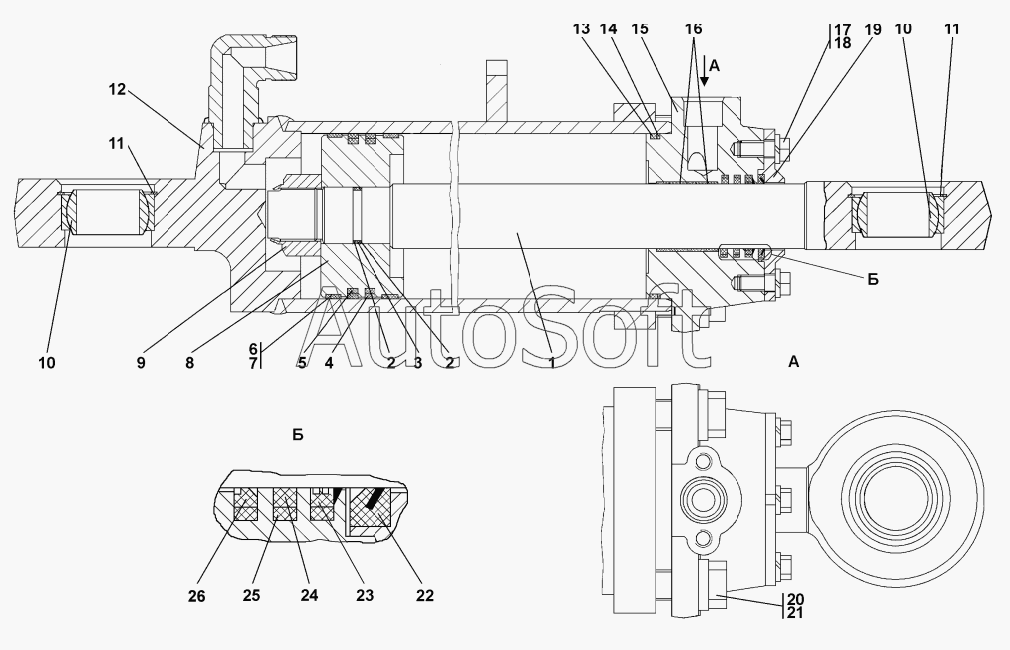

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Гидроцилиндр диаметр 160
19
13
14
15
16
17
17
18
18
12
20
20
21
22
23
24
25
26
7
1
1
1
2
2
3
4
5
6
1
8
9
10
10
11
11
11
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Шток | |
| 1 | 0***0 | Шток | |
| 1 | 0***4 | Шток | |
| 1 | 0***0 | Шток | |
| 2 | 4***2 | Кольцо защитное | |
| 3 | 2***8 | Кольцо 040-048-46-2-51-1668 | |
| 4 | 4***2 | Кольцо уплотнительное | |
| 5 | 2***4 | Кольцо | |
| 6 | 4***9 | Втулка опорная | |
| 7 | 2***2 | Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0 | |
| 8 | 0***1 | Поршень | |
| 9 | 3***1 | Гайка специальная | |
| 10 | 0***0 | Подшипник ШСЛ-60 | |
| 11 | 7***0 | Кольцо С90 | |
| 11 | 7***0 | Кольцо С90 | |
| 12 | 0***) | Корпус | |
| 12 | 0***) | Корпус | |
| 12 | 0***) | Корпус | |
| 12 | 0***) | Корпус | |
| 13 | 0***0 | Кольцо 150-160-58-2-51-1668 | |
| 14 | 2***7 | Шайба защитная | |
| 15 | 0***7 | Крышка | |
| 16 | 2***4 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 17 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 18 | 0***0 | Шайба 16 ОТ | |
| 18 | 0***0 | Шайба 16 ОТ | |
| 19 | 3***8 | Скребок | |
| 20 | 2***5 | Болт М30х2-6gх90 | |
| 20 | 2***0 | Болт М30х2-6gх90 | |
| 21 | 3***2 | Шайба | |
| 22 | 2***) | Грязесъемник 3-d | |
| 23 | 2***0 | Грязесъемник Е50-А-063-12 | |
| 24 | 3***1 | Кольцо уплотнительное | |
| 25 | 0***0 | Кольцо | |
| 26 | 2***0 | Уплотнение штоковое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
