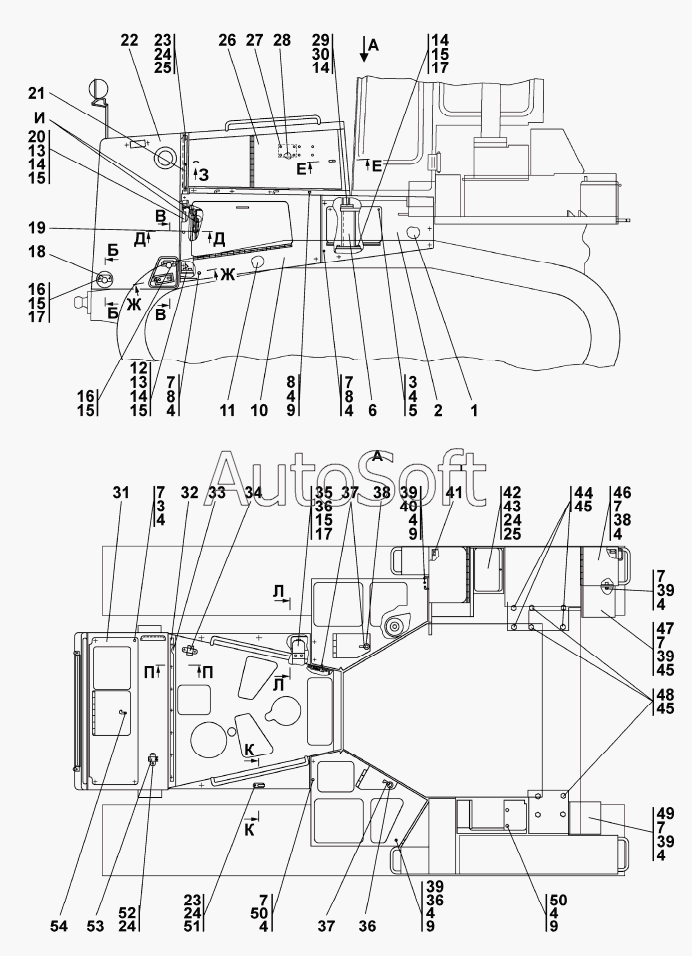

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Облицовка
33
41
40
39
39
39
39
39
38
38
38
37
37
36
36
36
35
35
34
34
42
32
32
31
31
30
30
29
29
28
27
48
54
53
53
52
51
51
50
50
49
49
48
27
47
47
46
46
45
45
45
45
44
44
43
42
7
13
13
13
12
12
11
11
10
10
9
9
9
9
9
8
8
8
14
7
7
7
7
7
7
7
7
6
6
5
5
4
4
4
4
4
4
4
4
4
4
4
4
3
3
2
2
1
20
26
26
25
25
25
24
24
24
24
23
23
22
22
21
21
1
20
19
19
18
17
17
17
17
16
16
16
15
15
15
15
15
15
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Боковина | |
| 1 | 2***) | Боковина | |
| 2 | 2***) | Боковина | |
| 2 | 2***) | Боковина | |
| 3 | Б***0 | Болт М12х1,25-6gх20 | |
| 4 | Ш***Т | Шайба 12.ОТ | |
| 5 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 6 | 2***П | Кронштейн | |
| 6 | 2***) | Кронштейн | |
| 7 | 3***1 | Шайба | |
| 7 | 3***0 | Шайба | |
| 8 | Б***5 | Болт М12х1,25-6gх25 | |
| 9 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 9 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 10 | 2***П | Боковина | |
| 10 | 2***) | Боковина | |
| 11 | 2***) | Боковина | |
| 11 | 2***) | Боковина | |
| 12 | 2***П | Стойка | |
| 12 | 2***) | Стойка | |
| 13 | 7***9 | Шайба ГОСТ 11371-78 | |
| 13 | 7***0 | Шайба ГОСТ 11371-78 | |
| 14 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 15 | Ш***Т | Шайба | |
| 16 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 17 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 18 | 2***1 | Накладка | |
| 19 | 1***) | Цепь | |
| 19 | 1***) | Цепь | |
| 20 | 2***) | Стойка | |
| 20 | 2***) | Стойка | |
| 21 | 2***1 | Накладка | |
| 21 | 2***0 | Накладка | |
| 22 | 2***) | Корпус | |
| 22 | 2***) | Корпус | |
| 23 | Б***5 | Болт М8-6gх25 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 26 | 2***) | Капот | |
| 26 | 2***) | Капот | |
| 27 | 3***0 | Заклепка 3х6.37 ГОСТ 10299-80 | |
| 27 | 3***0 | Заклепка | |
| 28 | 4***7 | Табличка 125х80 ГОСТ 12971-67 | |
| 29 | 2***4 | Планка | |
| 29 | 2***0 | Планка | |
| 30 | 7***5 | Пластина стопорная | |
| 30 | 7***0 | Пластина стопорная | |
| 31 | 1***) | Крышка | |
| 31 | 1***) | Крышка | |
| 32 | 2***5 | Закладка | |
| 32 | 2***0 | Закладка | |
| 33 | 2***8 | Прокладка | |
| 34 | 4***) | Хомут | |
| 34 | 4***) | Хомут | |
| 35 | 2***) | Кронштейн | |
| 35 | 2***) | Кронштейн | |
| 36 | Б***0 | Болт М6-6gх20 | |
| 37 | 2***) | Ручка | |
| 38 | 4***1 | Кольцо | |
| 38 | 4***0 | Кольцо | |
| 39 | Б***0 | Болт M12х1,25-6gх30 | |
| 40 | Г***5 | Гайка М12х1,25 | |
| 41 | 4***5 | Опора | |
| 42 | 2***) | Крышка | |
| 42 | 2***) | Крышка | |
| 43 | Б***0 | Болт М8-6gх20 | |
| 44 | 2***5 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 44 | 2***0 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 45 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 45 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 46 | 2***) | Ящик | |
| 46 | 2***) | Ящик | |
| 47 | 2***П | Ступенька | |
| 47 | 2***) | Ступенька | |
| 48 | 2***0 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 48 | 2***0 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 | |
| 49 | 2***) | Ступенька | |
| 49 | 2***) | Ступенька | |
| 50 | Б***0 | Болт M12х1,25-6gх40 | |
| 51 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 51 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 52 | Б***6 | Болт М8-6gх16 | |
| 53 | А***0 | Хомут | |
| 53 | А***0 | Хомут | |
| 54 | 2***) | Ручка |
