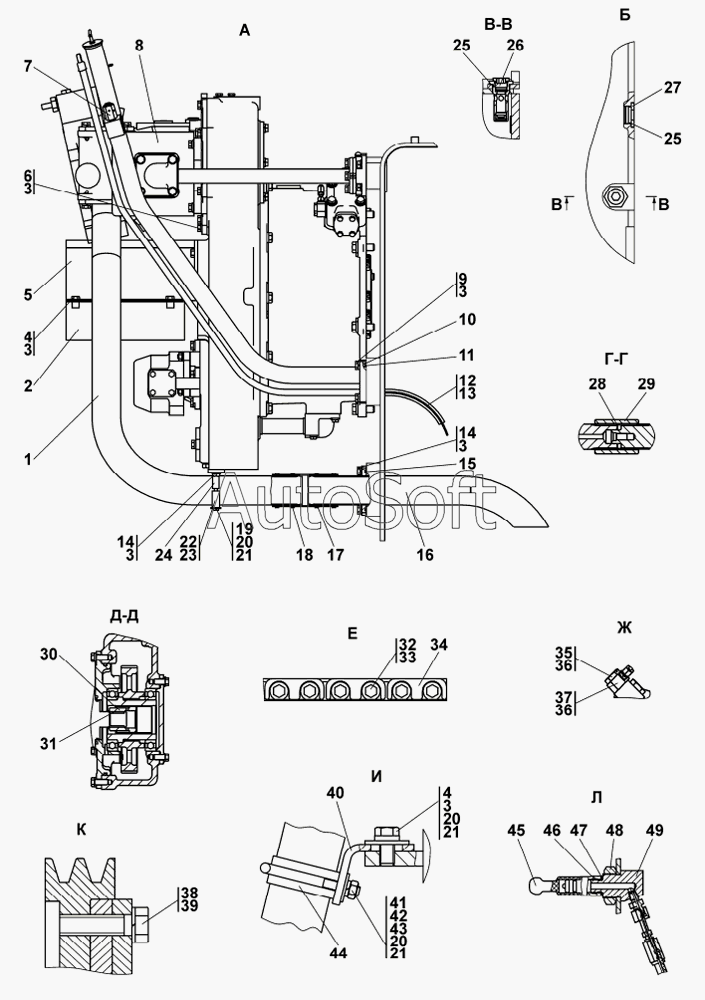

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка трансмиссии
1
1
2
2
3
3
3
3
3
3
4
4
5
5
6
7
7
9
10
11
11
12
13
14
14
15
16
16
18
19
20
20
20
20
21
21
21
22
22
23
24
24
25
25
26
26
27
27
28
29
30
31
31
32
32
33
34
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
43
44
45
46
47
48
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Труба | |
| 1 | 2***0 | Труба | |
| 2 | 2***) | Кожух | |
| 2 | 2***) | Кожух | |
| 3 | Ш***Т | Шайба 12.ОТ | |
| 4 | Б***5 | Болт М12х1,25-6gх25 | |
| 5 | 2***) | Кожух | |
| 5 | 2***) | Кожух | |
| 6 | Б***5 | Болт М12-6gх25 | |
| 7 | 4***) | Сапун | |
| 7 | 4***) | Сапун | |
| 9 | Б***5 | Болт М8-6gх35 | |
| 10 | К***8 | Кольцо | |
| 11 | 2***) | Горловина | |
| 11 | 2***) | Горловина | |
| 12 | 3***) | Линейка | |
| 13 | 7***5 | Прокладка | |
| 14 | Б***0 | Болт М12-6gх30 | |
| 15 | К***1 | Кольцо 100-110-58-2-ИРП-1314-1 | |
| 16 | 2***П | Трубопровод | |
| 16 | 2***) | Трубопровод | |
| 18 | 4***4 | Рукав | |
| 19 | Б***0 | Болт М8-6gх70 | |
| 20 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 20 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 21 | Ш***8 | Шайба | |
| 22 | 3***5 | Бугель | |
| 22 | 3***0 | Бугель | |
| 23 | 4***0 | Уплотнение | |
| 24 | 2***) | Опора | |
| 24 | 2***) | Опора | |
| 25 | К***8 | Кольцо | |
| 26 | 1***) | Клапан | |
| 26 | 1***) | Клапан | |
| 27 | 3***9 | Пробка | |
| 27 | 3***0 | Пробка | |
| 28 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 29 | 2***8 | Муфта | |
| 30 | 2***2 | Муфта | |
| 31 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 31 | 5***5 | Кольцо С70 ГОСТ 13941-86 | |
| 32 | 2***3 | Болт М20-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М20-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 33 | Ш***Т | Шайба 20 ОТ | |
| 34 | 2***3 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 2***8 | Болт зажимной | |
| 35 | 2***0 | Болт зажимной | |
| 36 | 0***8 | Кольцо | |
| 37 | 1***0 | Угольник | |
| 37 | 1***0 | Угольник | |
| 38 | 2***4 | Болт специальный | |
| 38 | 2***0 | Болт специальный | |
| 39 | Ш***0 | Шайба 10 | |
| 40 | 2***5 | Кронштейн | |
| 40 | 2***0 | Кронштейн | |
| 41 | 2***7 | Хомут | |
| 41 | 2***0 | Хомут | |
| 42 | Г***8 | Гайка | |
| 43 | Ш***Т | Шайба 8Т | |
| 44 | 2***0 | Пластина | |
| 45 | М***2 | Вилка резиновая | |
| 46 | М***2 | Вилка МБШ14/35-02 | |
| 47 | М***Ч | Вилка МБШ14/35-00ГЧ | |
| 48 | 3***5 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 48 | 3***0 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 49 | 4***8 | Муфта | |
| 49 | 4***0 | Муфта |
