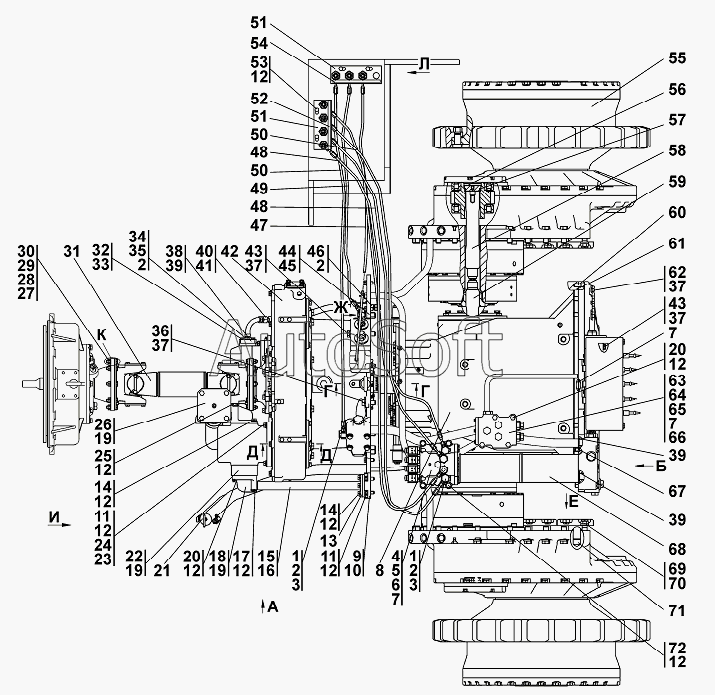

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка трансмиссии
1
1
2
2
2
2
3
3
3
4
4
5
6
7
7
7
8
8
9
9
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
15
16
17
17
18
18
19
19
19
20
20
20
21
22
23
23
24
24
25
25
26
27
27
28
29
30
30
31
32
33
34
34
35
35
36
36
37
37
37
37
38
38
39
39
39
40
40
41
42
42
43
43
44
44
45
46
46
47
48
48
49
50
50
51
51
52
53
54
55
55
56
56
57
58
59
60
61
62
62
63
63
64
65
66
67
68
68
69
69
70
71
72
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Угольник | |
| 1 | 1***0 | Угольник | |
| 2 | 0***8 | Кольцо | |
| 3 | 2***8 | Болт зажимной | |
| 3 | 2***0 | Болт зажимной | |
| 4 | 3***) | Блок управления | |
| 4 | 3***) | Блок управления | |
| 5 | К***8 | Кольцо | |
| 6 | К***8 | Кольцо | |
| 7 | К***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 8 | 2***) | Блок трансмиссии | |
| 8 | 2***) | Блок трансмиссии | |
| 9 | 3***8 | Фланец | |
| 9 | 3***0 | Фланец | |
| 10 | К***8 | Кольцо | |
| 11 | Б***5 | Болт М8-6gх35 | |
| 12 | Ш***Т | Шайба 12.ОТ | |
| 13 | 2***3 | Фланец | |
| 13 | 2***0 | Фланец | |
| 14 | Б***0 | Болт М12-6gх30 | |
| 15 | 2***) | Труба | |
| 16 | К***8 | Кольцо | |
| 17 | 2***4 | Болт 3М12-6gх125.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт | |
| 18 | 1***3 | Фланец | |
| 18 | 1***0 | Фланец | |
| 19 | К***8 | Кольцо | |
| 20 | 2***1 | Болт М12-6gx85 | |
| 20 | 2***0 | Болт М12-6gx85 | |
| 21 | 2***) | Пробка | |
| 22 | 1***4 | Проставка | |
| 23 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 23 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 24 | 3***5 | Шайба | |
| 24 | 3***0 | Шайба | |
| 25 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 25 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 26 | 2***) | Заборник | |
| 27 | 3***6 | Шайба | |
| 27 | 3***0 | Шайба | |
| 28 | Г***5 | Гайка М10х1,25 | |
| 29 | D***5 | Гайка самоконтрящаяся М10х1,25(8)ОЦ | |
| 30 | 2***4 | Болт специальный | |
| 30 | 2***0 | Болт специальный | |
| 31 | 2***2 | Вал карданный | |
| 32 | Б***0 | Болт М8-6gх30 | |
| 33 | Ш***Т | Шайба 8Т | |
| 34 | 3***) | Трубопровод | |
| 34 | 3***) | Трубопровод | |
| 35 | Н***2 | Контргайка | |
| 35 | Н***1 | Контргайка | |
| 36 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 37 | Ш***Т | Шайба | |
| 38 | 2***1 | Фланец | |
| 38 | 2***0 | Фланец | |
| 39 | К***8 | Кольцо | |
| 40 | 4***П | Рукав диаметр 12 | |
| 40 | 4***) | Рукав | |
| 41 | К***8 | Кольцо | |
| 42 | 2***П | Гидротрансформатор с редуктором привода насосов | |
| 42 | 2***) | Гидротрансформатор с редуктором привода насосов | |
| 43 | Б***5 | Болт М16х1,5-6gх105 | |
| 44 | 2***9 | Крышка | |
| 44 | 2***0 | Крышка | |
| 45 | К***8 | Кольцо | |
| 46 | 5***8 | Штуцер ввертной | |
| 46 | 5***0 | Штуцер ввертной | |
| 47 | 1***) | Рукав для замера давления | |
| 48 | 1***) | Рукав для замера давления | |
| 49 | 1***) | Рукав для замера давления | |
| 50 | 1***) | Рукав для замера давления | |
| 51 | 2***0 | Планка | |
| 52 | 4***7 | Табличка | |
| 53 | Б***5 | Болт М12х1,25-6gх25 | |
| 54 | 4***8 | Табличка | |
| 55 | 2***) | Передача бортовая, фрикцион и тормоз | |
| 55 | 2***) | Передача бортовая, фрикцион и тормоз | |
| 56 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 56 | 5***5 | Кольцо С70 ГОСТ 13941-86 | |
| 57 | К***8 | Кольцо | |
| 58 | 2***) | Торсион | |
| 59 | 2***) | Торсион | |
| 60 | 3***3 | Штифт | |
| 61 | 4***2 | Кольцо | |
| 62 | 2***2 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 62 | 2***0 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 63 | 4***П | Клапан | |
| 63 | 4***) | Клапан | |
| 64 | К***8 | Кольцо | |
| 65 | К***8 | Кольцо | |
| 66 | К***1 | Кольцо 075-081-36-2-ИРП-1314-1 | |
| 67 | К***8 | Кольцо | |
| 68 | 3***) | Фильтр | |
| 68 | 3***) | Фильтр | |
| 69 | 2***3 | Болт М20-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 69 | 2***0 | Болт М20-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 70 | Ш***Т | Шайба 20.ОТ | |
| 71 | 3***0 | Штифт | |
| 72 | 2***1 | Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70 | |
| 72 | 2***0 | Болт 3М12-6gх110 |
