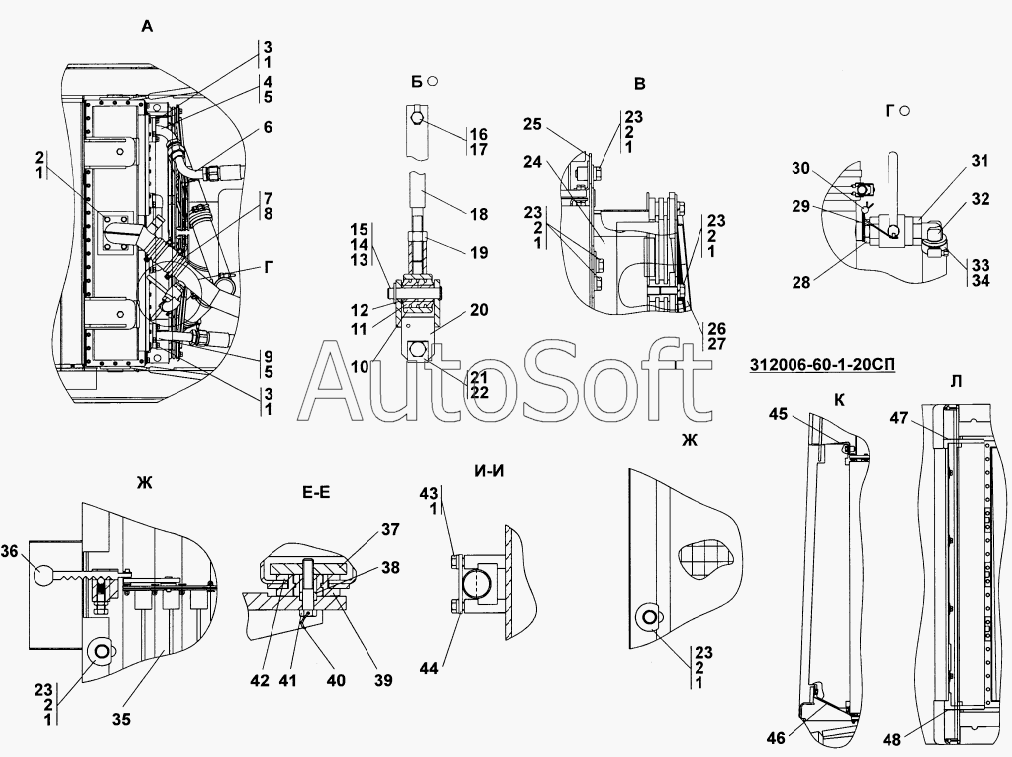

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02 (2008). Система охлаждения двигателя и трансмиссии
25
25
24
24
26
26
27
27
6
6
4
4
9
9
10
10
35
20
20
18
18
39
7
7
46
48
48
47
21
21
42
37
37
38
38
32
32
28
28
44
44
45
45
23
23
23
23
23
23
36
12
12
16
16
30
11
33
33
8
8
2
2
2
2
2
2
43
17
17
3
3
3
22
22
41
41
19
15
1
1
1
1
1
1
1
1
1
14
14
13
5
5
31
34
40
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***Т | Шайба12ОТ | |
| 2 | М***0 | Болт М12х1,2-6gх30 | |
| 3 | 2***5 | Болт М12х1,25-6gх35 | |
| 3 | 2***0 | Болт М12х1,25-6gх35 | |
| 4 | 3***) | Патрубок | |
| 4 | 3***) | Патрубок | |
| 5 | К***М | Кольцо 034-040-36-2-ФСИ-80М | |
| 6 | 3***) | Трубопровод | |
| 6 | 3***) | Трубопровод | |
| 7 | 5***) | Хомут | |
| 7 | 5***) | Хомут | |
| 8 | 4***1 | Рукав | |
| 8 | 4***0 | Рукав | |
| 9 | 3***) | Патрубок | |
| 9 | 3***) | Патрубок | |
| 10 | 2***) | Втулка | |
| 10 | 2***) | Втулка | |
| 11 | 4***3 | Втулка | |
| 12 | 2***8 | Втулка | |
| 12 | 2***0 | Втулка | |
| 13 | Ш***0 | Шплинт 4х40 | |
| 14 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 14 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 15 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 16 | 7***2 | Шайба стопорная | |
| 16 | 7***0 | Шайба стопорная | |
| 17 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 18 | 2***) | Стяжка | |
| 18 | 2***) | Стяжка | |
| 19 | Г***5 | Гайка М16х1,5 | |
| 20 | 2***) | Вилка | |
| 20 | 2***) | Вилка | |
| 21 | 2***7 | Пластина | |
| 21 | 2***0 | Пластина | |
| 22 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 23 | 4***6 | Шайба | |
| 23 | 4***0 | Шайба | |
| 24 | 3***) | Кожух | |
| 24 | 3***) | Кожух | |
| 25 | 3***) | Щит | |
| 25 | 3***) | Щит | |
| 26 | 3***) | Ограждение | |
| 26 | 3***) | Ограждение | |
| 27 | 3***) | Ограждение | |
| 27 | 3***) | Ограждение | |
| 28 | 2***1 | Контргайка | |
| 28 | 2***0 | Контргайка | |
| 29 | П***С | Проволока 0,8-0-С | |
| 30 | 2***4 | Пломба свинцовая | |
| 31 | К***0 | Кран шаровой 0,63/20 | |
| 32 | 2***2 | Угольник концевой | |
| 32 | 2***0 | Угольник концевой | |
| 33 | 4***4 | Рукав | |
| 33 | 4***0 | Рукав | |
| 34 | D***2 | Шланговый хомут | |
| 35 | 2***) | Жалюзи | |
| 36 | 4***3 | Рукоятка | |
| 37 | 2***9 | Плита | |
| 37 | 2***0 | Плита | |
| 38 | 2***0 | Втулка | |
| 38 | 2***0 | Втулка | |
| 39 | 2***) | Амортизатор | |
| 40 | П***0 | Проволока КС1,0 | |
| 41 | 2***1 | Болт 3М16х1,5-6gх70 | |
| 41 | 2***0 | Болт 3М16х1,5-6gх70 | |
| 42 | 2***6 | Амортизатор | |
| 43 | М***5 | Болт М12х1,25-6gх25 | |
| 44 | 2***1 | Планка | |
| 44 | 2***0 | Планка | |
| 45 | 3***1 | Щиток | |
| 45 | 3***0 | Щиток | |
| 46 | 3***0 | Щиток | |
| 47 | 3***1 | Щиток | |
| 48 | 3***9 | Щиток | |
| 48 | 3***0 | Щиток |
