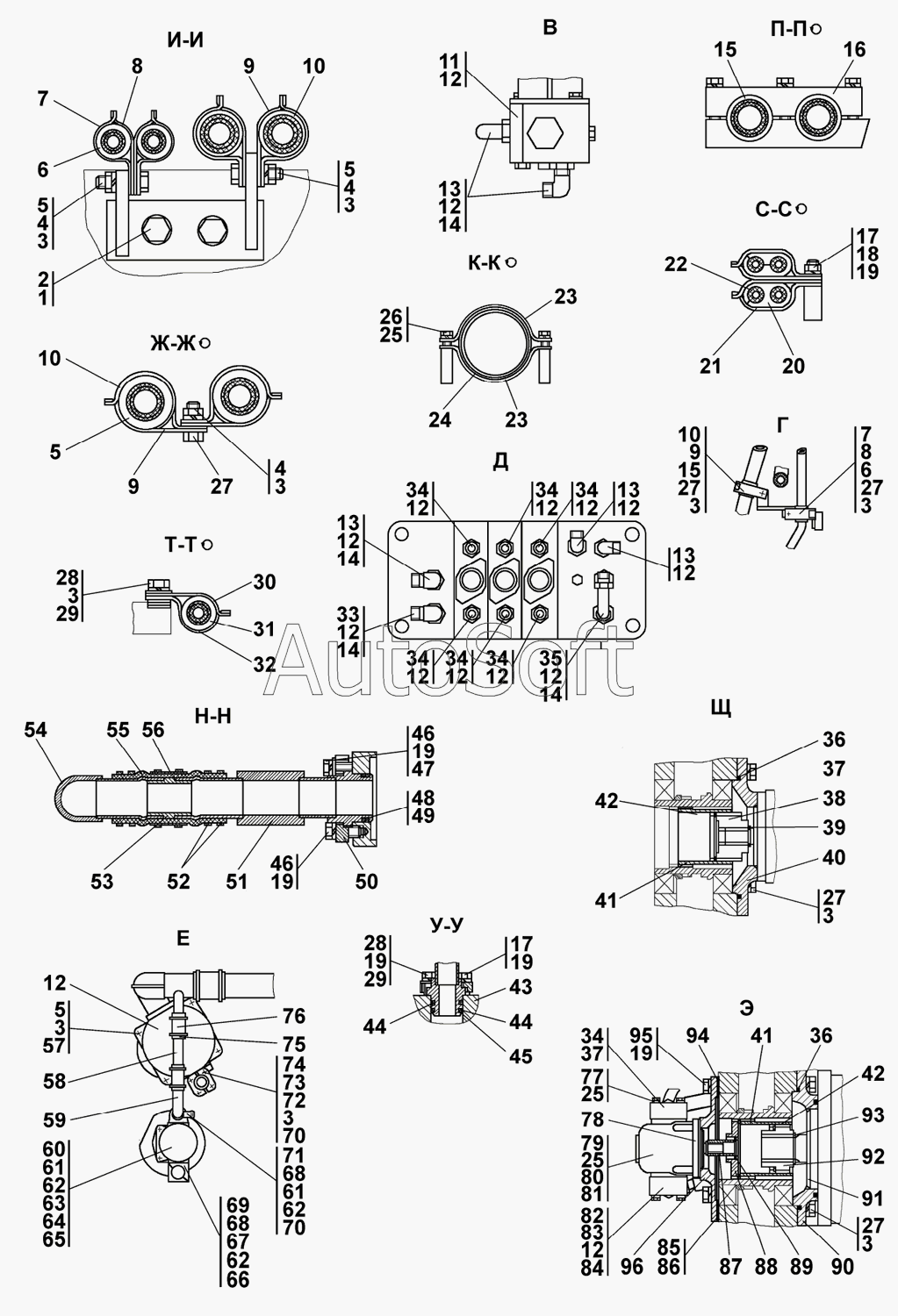

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка гидросистемы
1
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
6
6
7
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
15
15
16
16
17
17
17
18
19
19
19
19
19
19
20
21
21
22
22
23
23
23
24
25
25
25
26
27
27
27
27
27
28
28
29
29
29
30
30
31
32
32
33
33
34
34
34
34
34
34
34
34
35
35
36
36
37
37
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
46
47
47
48
49
50
50
51
51
52
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
62
63
63
64
65
65
66
67
67
68
68
69
69
70
70
71
71
72
73
73
74
74
75
76
76
77
78
78
79
80
80
81
81
82
82
83
83
84
85
85
86
87
88
89
90
90
91
91
92
93
94
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***Т | Шайба 20 ОТ | |
| 2 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 3 | Ш***6 | Шайба 16 | |
| 4 | Г***5 | Гайка М16х1,5 | |
| 5 | 2***5 | Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 6 | 4***5 | Втулка | |
| 7 | 2***0 | Скоба | |
| 7 | 2***0 | Скоба | |
| 8 | 2***1 | Планка | |
| 8 | 2***0 | Планка | |
| 9 | 2***1 | Планка | |
| 9 | 2***0 | Планка | |
| 10 | 2***0 | Скоба | |
| 10 | 2***0 | Скоба | |
| 11 | 3***5 | Пробка | |
| 11 | 3***2 | Пробка | |
| 12 | 0***8 | Кольцо | |
| 13 | 5***7 | Угольник ввертной | |
| 13 | 5***0 | Угольник ввертной | |
| 14 | Н***2 | Контргайка | |
| 14 | Н***1 | Контргайка | |
| 15 | 4***4 | Втулка | |
| 16 | 4***8 | Планка | |
| 16 | 4***0 | Планка | |
| 17 | 2***6 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | |
| 17 | 2***0 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76 | |
| 18 | Г***5 | Гайка М12х1,25 | |
| 19 | Ш***Т | Шайба12ОТ | |
| 20 | 4***1 | Втулка | |
| 21 | 5***4 | Скоба | |
| 21 | 5***0 | Скоба | |
| 22 | 5***3 | Планка | |
| 22 | 5***0 | Планка | |
| 23 | 0***К | Скоба | |
| 23 | 0***К | Скоба | |
| 24 | 7***4 | Прокладка | |
| 25 | Ш***Т | Шайба 8Т | |
| 26 | Б***5 | Болт М8-6gх25 | |
| 27 | Б***5 | Болт М16х1,5-6gх35 | |
| 28 | Б***0 | Болт М12-6gх40 | |
| 29 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 30 | 2***7 | Планка | |
| 30 | 2***0 | Планка | |
| 31 | 4***2 | Втулка | |
| 32 | 2***6 | Скоба | |
| 32 | 2***0 | Скоба | |
| 33 | 3***) | Угольник | |
| 33 | 3***) | Угольник | |
| 34 | 5***8 | Штуцер ввертной | |
| 34 | 5***0 | Штуцер ввертной | |
| 35 | 3***) | Трубопровод | |
| 35 | 3***) | Трубопровод | |
| 36 | 1***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 37 | 4***7 | Фланец | |
| 37 | 4***0 | Фланец | |
| 38 | 2***3 | Муфта | |
| 39 | 7***3 | Кольцо С42 ГОСТ 13940-86 | |
| 40 | 4***1 | Фланец | |
| 40 | 4***0 | Фланец | |
| 41 | 2***4 | Муфта | |
| 42 | 7***3 | Кольцо С65 ГОСТ 13941-86 | |
| 43 | 2***3 | Фланец | |
| 43 | 2***0 | Фланец | |
| 44 | 4***8 | Кольцо защитное | |
| 45 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 46 | Б***0 | Болт М12х1.25-6gх40 | |
| 47 | 4***6 | Шайба | |
| 47 | 4***0 | Шайба | |
| 48 | 7***7 | Шайба защитная | |
| 49 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 50 | 2***2 | Фланец | |
| 50 | 2***0 | Фланец | |
| 51 | 3***) | Трубопровод | |
| 51 | 3***) | Трубопровод | |
| 52 | D***2 | Шланговый хомут | |
| 53 | 3***1 | Втулка | |
| 54 | 2***) | Трубопровод | |
| 54 | 2***) | Трубопровод | |
| 55 | 4***1 | Рукав | |
| 55 | 4***0 | Рукав | |
| 56 | 2***6 | Бандаж | |
| 56 | 2***0 | Бандаж | |
| 57 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 57 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 58 | 2***6 | Труба | |
| 58 | 2***0 | Труба | |
| 59 | 2***П | Трубопровод | |
| 59 | 2***) | Трубопровод | |
| 60 | Н***3 | Насос НШ50А-3 | |
| 60 | Н***Т | Насос НШ50А-3Т | |
| 61 | Б***0 | Болт М10-6gх30 | |
| 62 | Ш***Т | Шайба 10 ОТ | |
| 63 | 2***0 | Шпилька | |
| 63 | 2***0 | Шпилька | |
| 64 | Г***0 | Гайка М10 | |
| 65 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 65 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 66 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 67 | 2***0 | Болт М10-6gх35 | |
| 67 | 2***0 | Болт М10-6gx35 | |
| 68 | Б***0 | Болт М10-6gх70 | |
| 69 | 2***3 | Фланец | |
| 69 | 2***0 | Фланец | |
| 70 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 71 | 2***П | Трубопровод | |
| 71 | 2***) | Трубопровод | |
| 72 | 4***5 | Шайба защитная | |
| 73 | 3***4 | Винт | |
| 73 | 3***0 | Винт | |
| 74 | 4***0 | Фланец | |
| 74 | 4***0 | Фланец | |
| 75 | D***2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 76 | 4***1 | Рукав | |
| 76 | 4***0 | Рукав | |
| 77 | Б***5 | Болт М8-6gх45 | |
| 78 | 4***9 | Прокладка | |
| 78 | 4***0 | Прокладка | |
| 79 | Б***0 | Болт М8-6gх30 | |
| 80 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 80 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 81 | Н***Л | Насос НШ10Г-3Л | |
| 81 | Н***Т | Насос НШ10Г-3ЛТ | |
| 82 | 4***6 | Штуцер | |
| 82 | 4***0 | Штуцер | |
| 83 | 4***7 | Фланец | |
| 83 | 4***0 | Фланец | |
| 84 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 85 | 4***3 | Фланец | |
| 85 | 4***0 | Фланец | |
| 86 | 3***5 | Штифт | |
| 87 | 4***9 | Муфта | |
| 88 | 4***8 | Муфта | |
| 89 | 5***5 | Кольцо С26 ГОСТ 13941-86 | |
| 90 | 2***5 | Фланец | |
| 90 | 2***0 | Фланец | |
| 91 | 4***2 | Прокладка | |
| 91 | 4***0 | Прокладка | |
| 92 | 2***4 | Муфта | |
| 93 | 7***2 | Кольцо С25 ГОСТ 13940-86 | |
| 94 | 4***3 | Прокладка | |
| 94 | 4***0 | Прокладка | |
| 95 | Б***5 | Болт М12-6gх35 | |
| 96 | 5***5 | Кольцо С16 ГОСТ 13940-86 |
