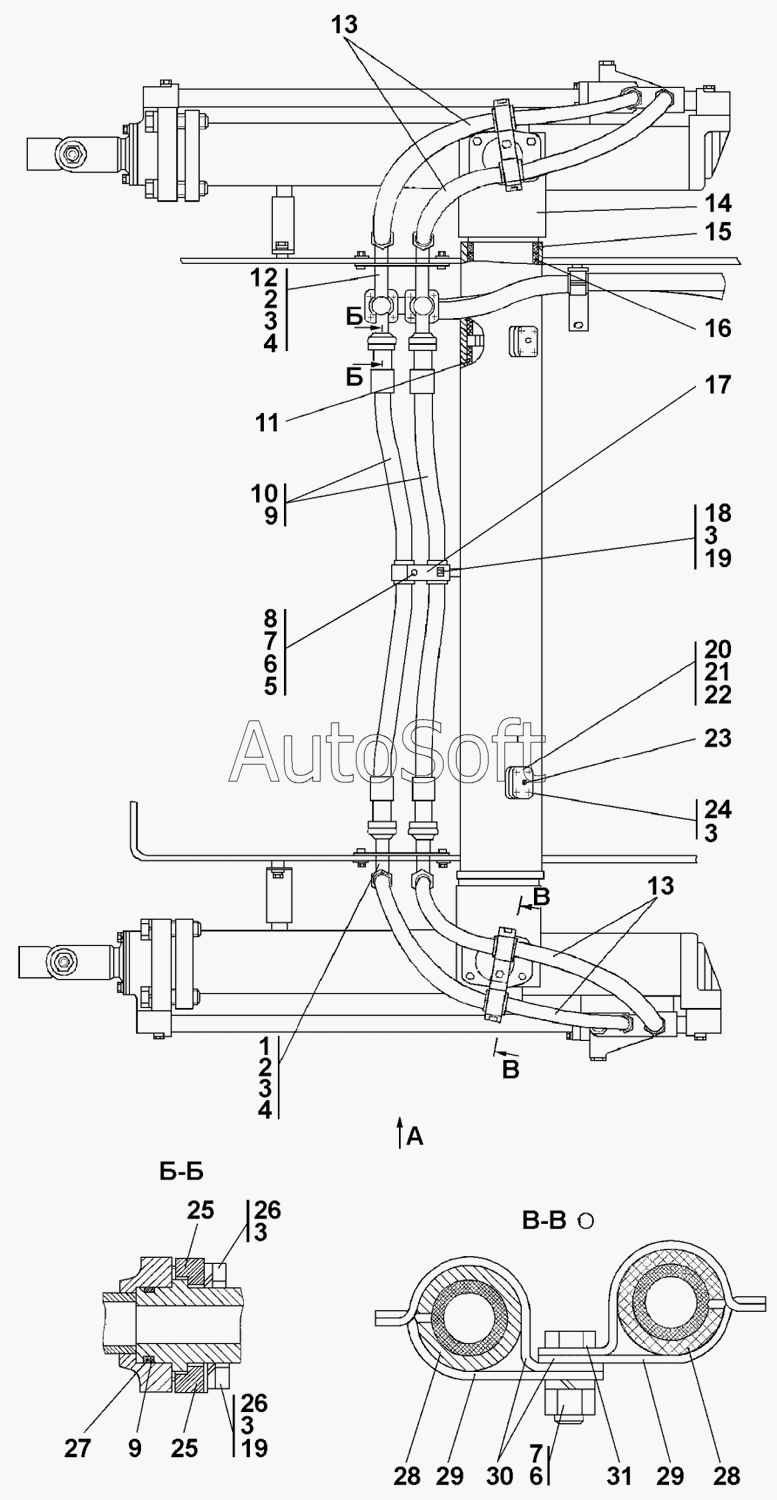

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка гидроцилиндров
23
17
17
18
19
19
19
20
21
21
22
22
23
16
24
25
25
25
26
26
27
28
28
29
29
29
30
30
31
9
9
1
2
2
3
3
3
3
3
3
4
4
4
5
5
6
6
7
7
8
8
1
10
10
11
12
12
13
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Трубопровод | |
| 1 | 3***) | Трубопровод | |
| 2 | Б***5 | Болт М12х1,25-6gх35 | |
| 3 | Ш***Т | Шайба12ОТ | |
| 4 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 4 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 5 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 6 | Ш***6 | Шайба 16 | |
| 7 | Г***5 | Гайка М16х1,5 | |
| 8 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 9 | 4***8 | Кольцо защитное | |
| 10 | 4***П | Рукав диаметр 25 | |
| 10 | 4***) | Рукав | |
| 11 | 3***6 | Втулка опорная | |
| 12 | 3***) | Трубопровод | |
| 12 | 3***) | Трубопровод | |
| 13 | 7***П | Рукав диаметр 25 | |
| 13 | 7***) | Рукав d.25 | |
| 14 | 2***) | Ось | |
| 14 | 2***) | Ось | |
| 15 | 3***0 | Кольцо | |
| 16 | 3***5 | Втулка опорная | |
| 17 | 3***5 | Планка | |
| 17 | 3***0 | Планка | |
| 18 | Б***5 | Болт М12х1,25-6gх25 | |
| 19 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 20 | 4***4 | Стопор | |
| 21 | 4***9 | Крышка | |
| 21 | 4***0 | Крышка | |
| 22 | 7***3 | Прокладка | |
| 22 | 7***0 | Прокладка | |
| 23 | М***р | Масленка 1.2кд6хр | |
| 23 | М***р | Масленка 1.2ц6хр | |
| 24 | Б***0 | Болт М12х1,25-6gх30 | |
| 25 | 2***3 | Фланец | |
| 25 | 2***0 | Фланец | |
| 26 | Б***0 | Болт М12х1,25-6gх40 | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 4***3 | Втулка | |
| 29 | 2***1 | Планка | |
| 29 | 2***0 | Планка | |
| 30 | 2***0 | Скоба | |
| 30 | 2***0 | Скоба | |
| 31 | Б***5 | Болт М16х1,5-6gх35 |
