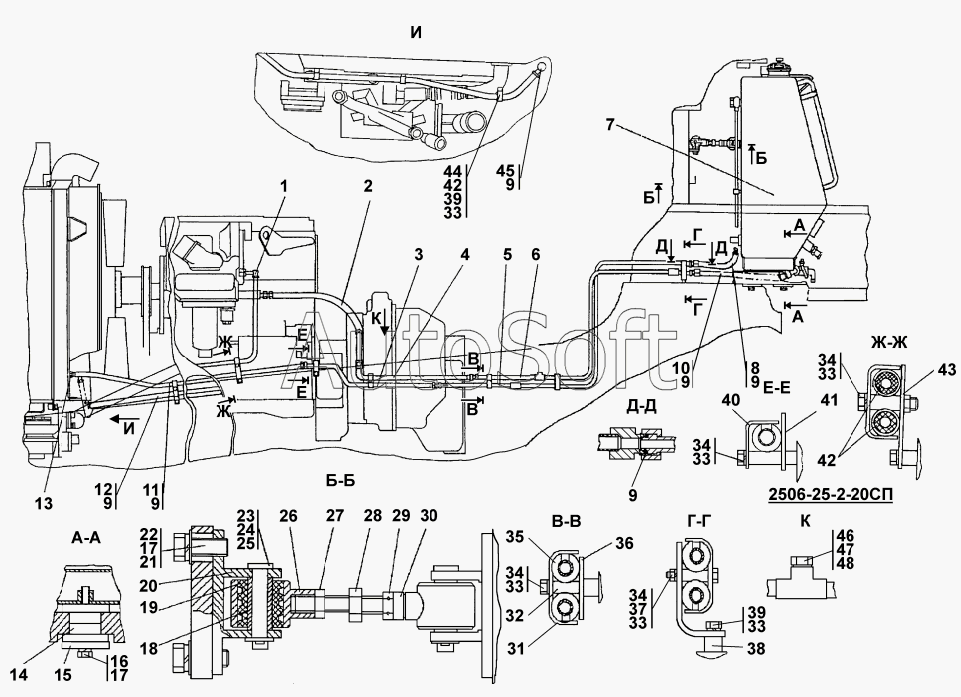

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка топливного бака
29
35
34
34
34
34
33
33
33
33
33
33
32
32
31
31
30
30
36
29
28
28
27
26
25
25
23
41
48
47
46
45
45
44
43
43
42
42
22
41
40
40
39
39
38
38
37
36
5
10
10
9
9
9
9
9
9
8
8
7
7
6
6
11
5
4
4
3
3
2
2
1
16
22
21
21
20
20
19
18
18
17
17
1
16
15
14
13
13
12
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Угольник | |
| 1 | 1***) | Угольник | |
| 2 | 3***П | Рукав | |
| 2 | 3***) | Рукав | |
| 3 | 2***) | Трубопровод | |
| 3 | 2***) | Трубопровод | |
| 4 | 2***) | Трубопровод | |
| 4 | 2***) | Трубопровод | |
| 5 | 2***) | Трубопровод | |
| 5 | 2***) | Трубопровод | |
| 6 | 2***) | Трубопровод | |
| 6 | 2***) | Трубопровод | |
| 7 | 2***П | Бак топливный | |
| 7 | 2***) | Бак топливный | |
| 8 | 4***) | Рукав d.12 | |
| 8 | 4***) | Рукав d.12 | |
| 9 | Т***0 | Кольцо 012-016-25-2-51-1668 | |
| 10 | 4***П | Рукав d.12 | |
| 10 | 4***) | Рукав | |
| 11 | 4***П | Рукав диаметр 12 | |
| 11 | 4***) | Рукав | |
| 12 | 4***П | Рукав | |
| 12 | 4***) | Рукав | |
| 13 | 1***1 | Переходник | |
| 13 | 1***0 | Переходник | |
| 14 | 2***) | Амортизатор | |
| 15 | 1***6 | Накладка | |
| 16 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 16 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 17 | Ш***6 | Шайба 16 | |
| 18 | 2***8 | Втулка | |
| 18 | 2***0 | Втулка | |
| 19 | 4***3 | Втулка | |
| 20 | 2***П | Кронштейн | |
| 20 | 2***) | Кронштейн | |
| 21 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 21 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 22 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 23 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 25 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 25 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 26 | Ш***0 | Шплинт 4х40 | |
| 27 | Г***5 | Гайка М16х1,5 | |
| 28 | 2***1 | Стержень | |
| 28 | 2***0 | Стержень | |
| 29 | 3***5 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 29 | 3***0 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 30 | 2***П | Втулка | |
| 30 | 2***) | Втулка | |
| 31 | 1***2 | Накладка | |
| 31 | 1***0 | Накладка | |
| 32 | 1***6 | Втулка | |
| 32 | 1***0 | Втулка | |
| 33 | Ш***Т | Шайба 8Т | |
| 34 | Б***5 | Болт М8-6gх45 | |
| 35 | 4***8 | Втулка | |
| 36 | 1***3 | Пластина | |
| 36 | 1***0 | Пластина | |
| 37 | Г***8 | Гайка | |
| 38 | 2***2 | Уголок | |
| 38 | 2***0 | Уголок | |
| 39 | Б***6 | Болт М8-6gх16 | |
| 40 | 1***4 | Накладка | |
| 40 | 1***0 | Накладка | |
| 41 | 1***5 | Пластина | |
| 41 | 1***0 | Пластина | |
| 42 | 7***4 | Прокладка | |
| 43 | Т***П | Кронштейн | |
| 43 | Т***) | Кронштейн | |
| 44 | 7***8 | Хомутик | |
| 45 | 0***П | Угольник | |
| 45 | 0***) | Угольник | |
| 46 | 4***3 | Прокладка | |
| 47 | Г***2 | Кольцо 12х16 | |
| 48 | 7***0 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
