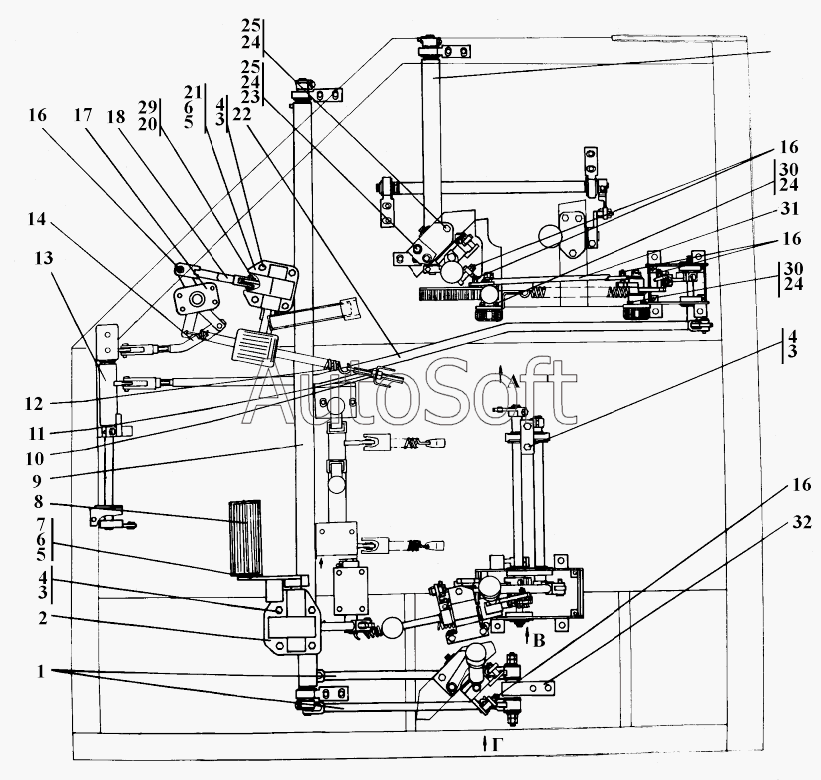

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Привод управления
312001-13-50-02СП
312001-13-50-02-20СП
2
2
13
13
22
22
14
14
32
32
9
9
1
1
7
18
17
31
21
11
11
29
29
12
12
8
25
25
30
30
6
6
4
4
4
16
16
16
16
10
10
24
24
24
24
3
3
3
23
23
20
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-13-50-02-20СП | 3***П | Привод управления | |
| 312001-13-50-02СП | 3***П | Привод управления | |
| 1 | 3***П | Тяга | |
| 1 | 3***П | Тяга | |
| 2 | 3***П | Корпус | |
| 2 | 3***П | Корпус | |
| 3 | Ш***Т | Шайба 10.ОТ | |
| 4 | Б***0 | Болт М10-6gх30 | |
| 5 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 6 | Б***0 | Болт М8-6gх30 | |
| 7 | 3***П | Педаль | |
| 8 | 4***1 | Накладка педали | |
| 9 | 3***П | Мостик | |
| 9 | 3***П | Мостик | |
| 10 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 10 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 11 | 2***6 | Растяжка | |
| 11 | 2***0 | Растяжка | |
| 12 | 7***1 | Пружина | |
| 12 | 7***0 | Пружина | |
| 13 | 3***П | Мостик | |
| 13 | 3***П | Мостик | |
| 14 | 3***П | Тяга | |
| 14 | 3***П | Тяга | |
| 16 | Г***6 | Гайка | |
| 17 | 3***П | Мостик | |
| 18 | 3***П | Тяга | |
| 20 | Ш***4 | Шплинт 3,2х14 | |
| 21 | 3***П | Педаль | |
| 22 | 3***П | Тяга | |
| 22 | 3***П | Тяга | |
| 23 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 23 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | Б***5 | Болт М8-6gх45 | |
| 26 | 3***П | Мостик | |
| 26 | 3***П | Мостик | |
| 29 | 4***9 | Ось | |
| 29 | 4***0 | Ось | |
| 30 | Б***5 | Болт М8-6gх25 | |
| 31 | 3***П | Тяга | |
| 32 | 3***П | Мостик | |
| 32 | 3***П | Мостик | |
| 33 | 2***0 | Болт М10-6gх40 | |
| 33 | 2***0 | Болт М10-6gх40 |
