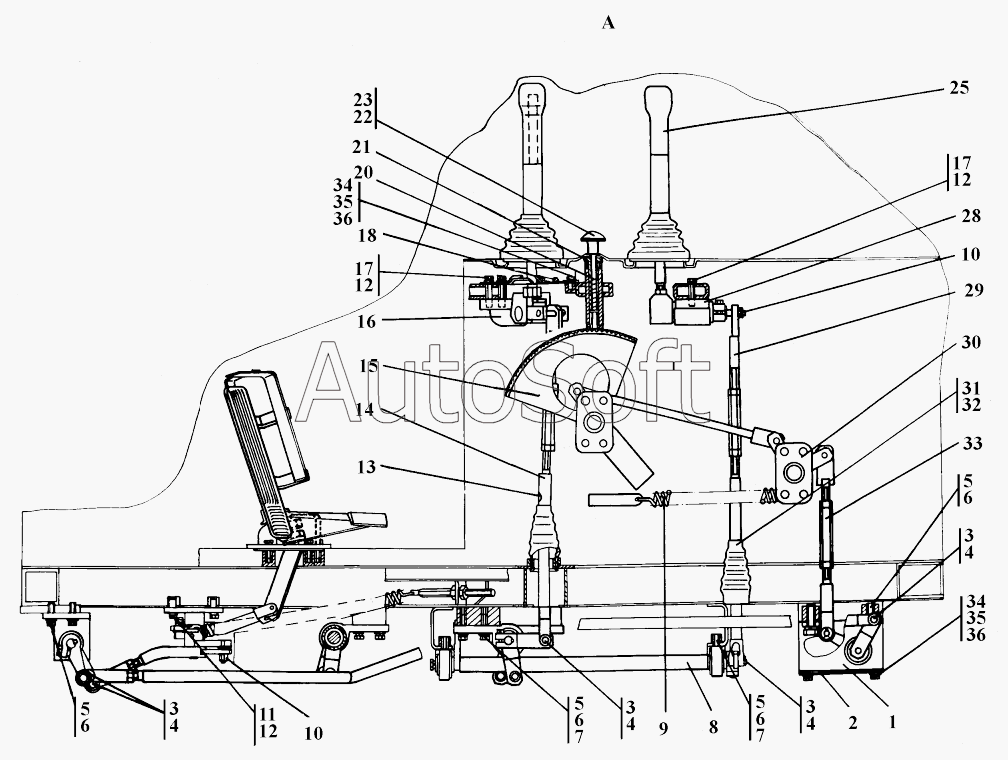

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Привод управления
11
21
22
31
31
3
3
3
3
3
9
20
20
32
17
17
25
5
5
5
5
34
34
10
10
35
35
12
12
12
6
6
6
6
36
36
36
7
7
7
4
4
4
4
29
312001-13-50-02-20СП
13
13
14
14
8
8
28
28
23
29
312001-13-50-02СП
16
16
33
30
30
1
1
15
2
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-13-50-02-20СП | 3***П | Привод управления | |
| 312001-13-50-02СП | 3***П | Привод управления | |
| 1 | 3***П | Мостик | |
| 1 | 3***П | Мостик | |
| 2 | Т***П | Крышка | |
| 3 | 4***9 | Ось | |
| 3 | 4***0 | Ось | |
| 4 | Ш***4 | Шплинт 3,2х14 | |
| 5 | Б***0 | Болт М10-6gх30 | |
| 6 | Ш***Т | Шайба 10.ОТ | |
| 7 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 8 | 3***П | Мостик | |
| 8 | 3***П | Мостик | |
| 9 | 7***2 | Пружина | |
| 10 | Г***6 | Гайка | |
| 11 | Б***5 | Болт М8-6gх25 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***П | Тяга | |
| 13 | 3***П | Тяга | |
| 14 | 3***П | Тяга | |
| 14 | 3***П | Тяга | |
| 15 | 3***П | Сектор | |
| 16 | 3***П | Блок управления | |
| 16 | 3***П | Блок управления | |
| 17 | Б***5 | Болт М8-6gх45 | |
| 18 | 3***8 | Накладка | |
| 20 | 7***3 | Пружина | |
| 20 | 7***0 | Пружина | |
| 21 | 3***8 | Корпус | |
| 22 | 3***3 | Фиксатор | |
| 23 | 2***П | Рукоятка | |
| 25 | 2***9 | Рукоятка | |
| 28 | 3***П | Блок управления | |
| 28 | 3***П | Блок управления | |
| 29 | 3***П | Тяга | |
| 29 | 3***П | Тяга | |
| 30 | 3***П | Мостик | |
| 30 | 3***П | Мостик | |
| 31 | 4***2 | Зажим | |
| 31 | 4***0 | Зажим | |
| 32 | 7***2 | Чехол | |
| 33 | 3***П | Тяга | |
| 34 | Б***6 | Болт М6-6gх16 | |
| 35 | Ш***Т | Шайба 6Т | |
| 36 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
