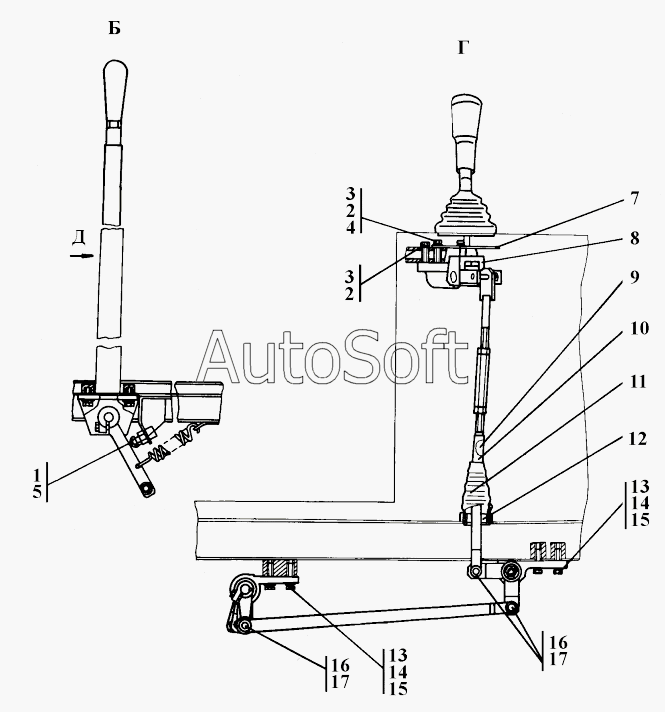

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Привод управления
16
16
17
17
15
15
15
4
4
14
14
2
2
5
5
13
13
3
3
11
16
312001-13-50-02СП
12
12
1
1
7
8
8
10
10
9
9
312001-13-50-02-20СП
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-13-50-02-20СП | 3***П | Привод управления | |
| 312001-13-50-02СП | 3***П | Привод управления | |
| 1 | 2***6 | Упор | |
| 1 | 2***0 | Упор | |
| 2 | Ш***Т | Шайба 8Т | |
| 3 | Б***5 | Болт М8-6gх45 | |
| 4 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 5 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 7 | 3***7 | Накладка | |
| 8 | 3***П | Блок управления | |
| 8 | 3***П | Блок управления | |
| 9 | 3***П | Тяга | |
| 9 | 3***П | Тяга | |
| 10 | 3***П | Тяга | |
| 10 | 3***П | Тяга | |
| 11 | 7***2 | Чехол | |
| 12 | 4***2 | Зажим | |
| 12 | 4***0 | Зажим | |
| 13 | Б***0 | Болт М10-6gх30 | |
| 14 | Ш***Т | Шайба 10.ОТ | |
| 15 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 15 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 16 | 4***9 | Ось | |
| 16 | 4***0 | Ось | |
| 17 | Ш***4 | Шплинт 3,2х14 |
