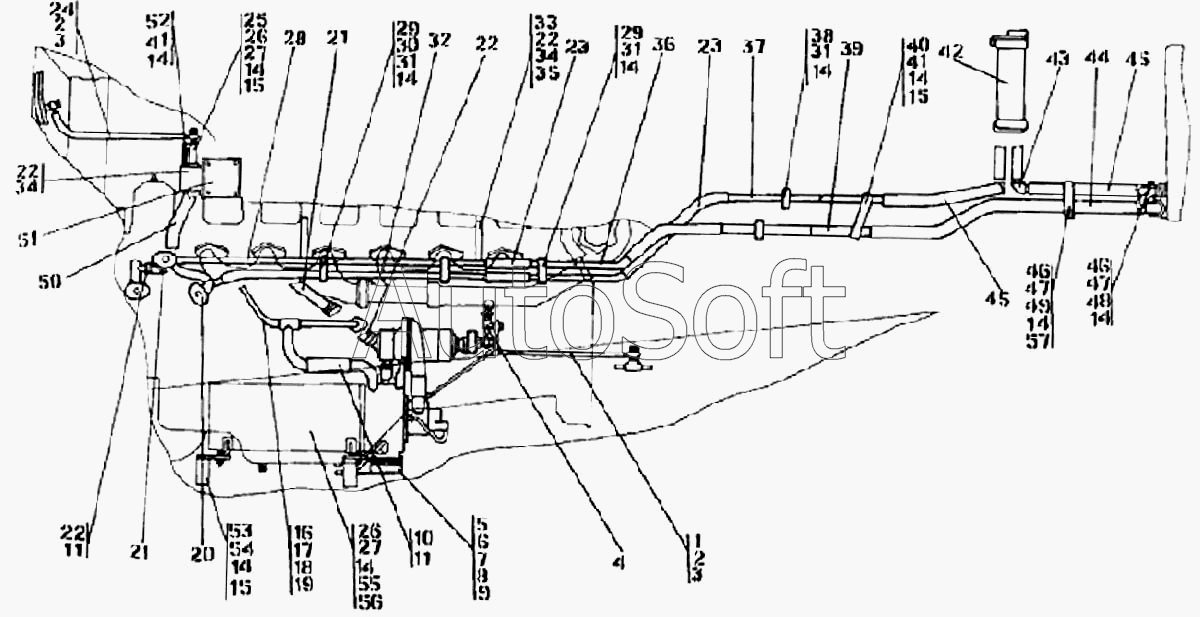

Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Установка систем подогрева
1
2
2
3
3
4
5
6
7
8
9
10
11
11
14
14
14
14
14
14
14
14
14
14
15
15
15
16
17
18
19
20
21
22
22
22
22
22
23
23
25
26
26
27
27
27
28
29
29
30
31
31
31
32
33
34
34
35
36
37
38
39
40
41
41
42
43
44
45
45
46
46
47
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-43-3СП | 2***П | Установка систем подогрева | |
| 1 | 4***П | Рукав | |
| 2 | 4***3 | Прокладка | |
| 3 | 7***2 | Болт зажимной | |
| 4 | 4***П | Кран | |
| 5 | 2***П | Газовод | |
| 6 | 2***0 | Шпилька М6х(3n/6g)х16 | |
| 7 | Г***5 | Гайка М6-7Н.6 ГОСТ 5915-75 | |
| 8 | Ш***0 | Шайба 6Т.65Г ГОСТ 6402-70 | |
| 9 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 4***8 | Рукав | |
| 11 | Х***5 | Хомут стяжной червячный 1055-У-02 ПО.435.002ТУ | |
| 14 | Ш***0 | Шайба 12.ОТ.65Г ГОСТ 6402-70 | |
| 15 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 16 | 2***П | Трубопровод | |
| 17 | 4***9 | Прокладка | |
| 18 | Б***0 | Болт М10х1,25-6gх25 ГОСТ 7795-70 | |
| 19 | Ш***0 | Шайба 10.ОТ.65Г ГОСТ 6402-70 | |
| 20 | 2***П | Трубопровод | |
| 21 | 2***П | Трубопровод | |
| 22 | 4***5 | Рукав | |
| 22 | М***0 | Болт | |
| 23 | 4***3 | Рукав | |
| 25 | 2***П | Трубопровод | |
| 26 | Б***0 | Болт М12х1,25-6gх25 ГОСТ 7796-70 | |
| 27 | Г***5 | Гайка М12х1,25-6Н.6 ГОСТ 5915-75 | |
| 28 | 2***П | Трубопровод | |
| 29 | 2***6 | Прижим | |
| 30 | 2***5 | Прижим | |
| 31 | Б***0 | Болт М12х1,25-6gх40 ГОСТ 7796-70 | |
| 32 | 2***П | Трубопровод | |
| 33 | 2***3 | Пластина | |
| 34 | Ш***0 | Шайба 8Т.65Г ГОСТ 6402-70 | |
| 35 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 36 | 2***П | Трубопровод | |
| 37 | 2***П | Трубопровод | |
| 38 | 2***9 | Прижим | |
| 39 | 2***П | Трубопровод | |
| 40 | 4***9 | Пластина | |
| 41 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 42 | 2***П | Установка обогревателя кабины | |
| 43 | 2***П | Переходник | |
| 44 | 4***4 | Рукав | |
| 45 | 4***9 | Рукав | |
| 46 | 2***7 | Прижим | |
| 47 | 2***8 | Втулка | |
| 48 | 2***5 | Болт М12х1,25-6gх50.88.40Х.019 ГОСТ 7796-70 | |
| 49 | Б***0 | Болт М12-6gх60 ГОСТ 7795-70 | |
| 50 | Х***5 | Хомут стяжной червячный 1040-У-02 ПО.435.002ТУ | |
| 51 | 3***П | Корпус | |
| 52 | 4***7 | Пластина | |
| 53 | 3***П | Опора | |
| 54 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 55 | Ш***8 | Шайба 12ґ2.01.10 ГОСТ 11371-78 | |
| 56 | П***1 | Подогреватель ТУ 37.001.292-72 | |
| 57 | 7***3 | Прокладка |
