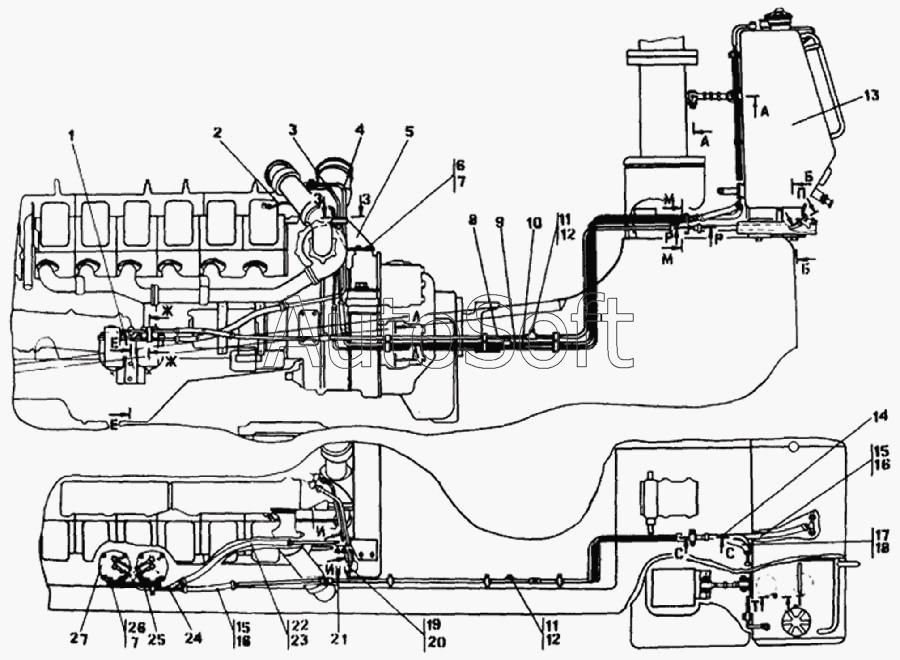

Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Установка топливного бака (1)
19
14
15
15
15
16
16
16
17
17
18
18
19
19
19
14
20
20
20
20
21
21
22
22
23
23
26
27
7
7
1
1
2
2
3
3
4
4
5
5
6
8
8
9
9
10
10
11
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-25-1-20СП | 2***П | Установка топливного бака | |
| 2502-25-1СП | 2***П | Установка топливного бака | |
| 1 | 2***П | Кронштейн | |
| 1 | 2***П | Кронштейн | |
| 2 | 2***П | Трубопровод | |
| 2 | 2***П | Трубопровод | |
| 3 | 2***П | Трубопровод | |
| 3 | 2***П | Трубопровод | |
| 4 | 2***П | Трубопровод | |
| 4 | 2***П | Трубопровод | |
| 5 | 2***1 | Кронштейн | |
| 5 | 2***0 | Кронштейн | |
| 6 | Б***0 | Болт М12-6gх20 ГОСТ 7796-70 | |
| 7 | Ш***0 | Шайба 12.ОТ ГОСТ 6402-70 | |
| 8 | 2***П | Трубопровод | |
| 8 | 2***П | Трубопровод | |
| 9 | 2***П | Трубопровод | |
| 9 | 2***П | Трубопровод | |
| 10 | 2***П | Трубопровод | |
| 10 | 2***П | Трубопровод | |
| 11 | 7***7 | Пробка | |
| 11 | 7***0 | Пробка | |
| 12 | К***2 | Кольцо 12х16 МН 4152-62 | |
| 13 | 2***П | Бак топливный | |
| 13 | 2***П | Бак топливный | |
| 14 | 4***7 | Рукав | |
| 14 | 4***0 | Рукав | |
| 15 | 4***3 | Рукав | |
| 15 | 4***0 | Рукав | |
| 16 | 4***3 | Рукав | |
| 16 | 4***0 | Рукав | |
| 17 | 4***1 | Рукав | |
| 17 | 4***0 | Рукав | |
| 18 | 4***1 | Рукав | |
| 18 | 4***0 | Рукав | |
| 19 | 2***П | Трубопровод | |
| 19 | 2***П | Трубопровод | |
| 19 | 4***7 | Рукав | |
| 19 | 4***0 | Рукав | |
| 20 | 2***П | Трубопровод | |
| 20 | 2***П | Трубопровод | |
| 20 | 4***7 | Рукав | |
| 20 | 4***0 | Рукав | |
| 21 | 4***5 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | 4***3 | Рукав | |
| 22 | 4***0 | Рукав | |
| 23 | 4***3 | Рукав | |
| 23 | 4***0 | Рукав | |
| 26 | Б***0 | Болт М12х1,25-6gх25 ГОСТ 7796-70 | |
| 27 | Ф***а | Фильтр грубой очистки топлива |
