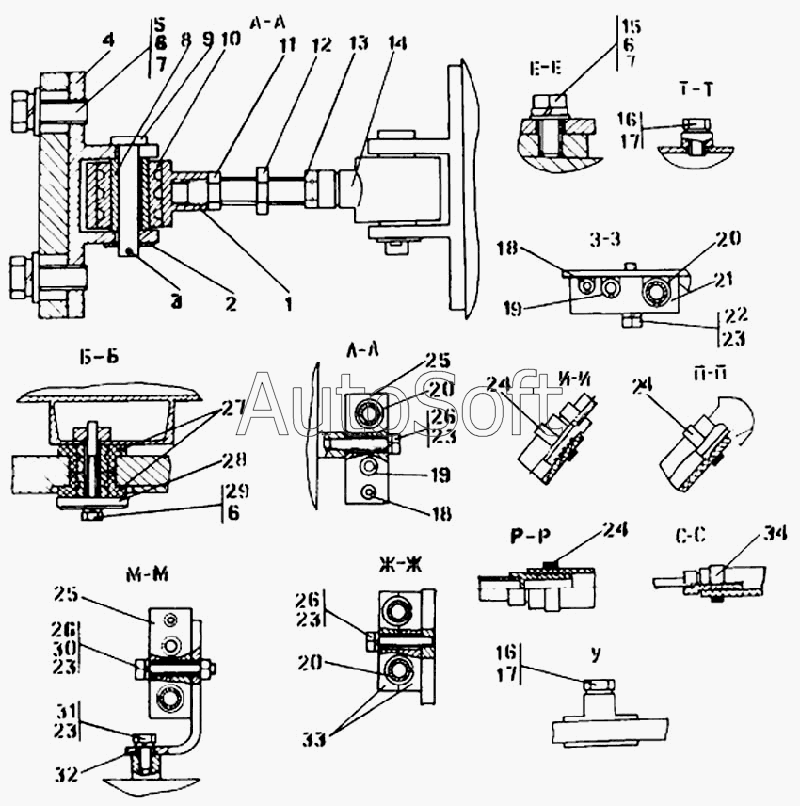

Каталог запасных частей к технике: Промтрактор Т-25.01Я (2006). Установка топливного бака (2)
25
25
16
16
16
17
17
18
18
19
19
20
20
20
21
22
23
23
23
23
23
24
24
24
25
15
26
26
26
27
28
29
29
31
32
32
33
33
34
8
1
2
2
3
4
4
5
5
6
6
6
7
7
7
1
8
9
10
11
12
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Втулка | |
| 1 | 2***П | Втулка | |
| 2 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 2 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 3 | Ш***9 | Шплинт 4х40 ГОСТ 397-79 | |
| 4 | 2***П | Кронштейн | |
| 4 | 2***П | Кронштейн | |
| 5 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 16.ОТ ГОСТ 6402-70 | |
| 7 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 8 | 2***8 | Втулка | |
| 8 | 2***0 | Втулка | |
| 9 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 10 | 4***3 | Втулка | |
| 11 | Г***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 12 | 2***1 | Стяжка | |
| 12 | 2***0 | Стяжка | |
| 13 | 3***5 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 13 | 3***0 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 14 | 2***П | Втулка | |
| 14 | 2***П | Втулка | |
| 15 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 16 | 7***7 | Пробка | |
| 16 | 7***0 | Пробка | |
| 17 | К***2 | Кольцо 12х16 МН 4152-62 | |
| 18 | 7***8 | Прокладка | |
| 19 | 7***7 | Прокладка | |
| 20 | 7***5 | Прокладка | |
| 21 | 2***2 | Хомут | |
| 22 | Б***0 | Болт М8-6gх35 ГОСТ 7796-70 | |
| 23 | Ш***0 | Шайба 8Т ГОСТ 6402-70 | |
| 24 | Х***4 | Хомут стяжной червячный 1028-2-У-01 ПО 4.435.001ТУ | |
| 25 | 2***0 | Хомут | |
| 25 | 2***0 | Хомут | |
| 26 | Б***0 | Болт М8-6gх45 ГОСТ 7795-70 | |
| 27 | 2***П | Амортизатор | |
| 28 | 2***1 | Шайба | |
| 29 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 29 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 31 | М***0 | Болт | |
| 32 | 2***2 | Уголок | |
| 32 | 2***0 | Уголок | |
| 33 | 2***3 | Хомут | |
| 33 | 2***0 | Хомут | |
| 34 | Х***. | Хомут стяжной червячный 11018-У-01 ПО 4.435.141ТУ |
