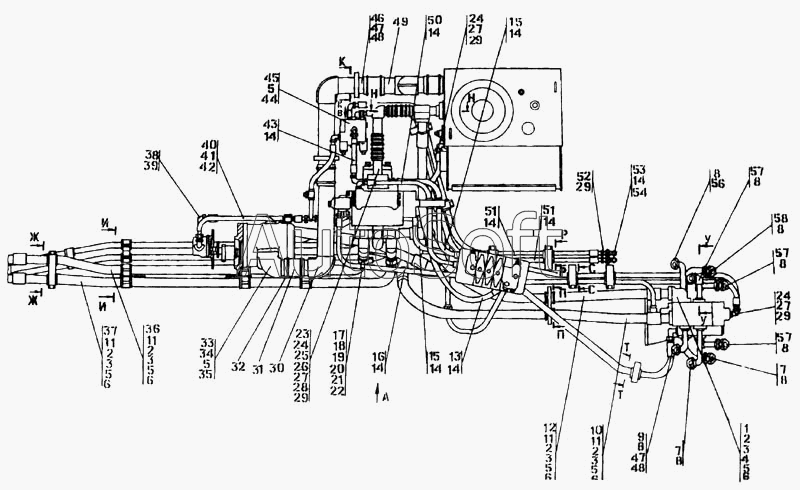

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка гидросистемы
37
44
43
43
42
42
40
40
39
38
38
37
44
36
36
35
34
33
33
31
30
30
29
29
29
29
29
52
58
58
57
57
57
57
56
56
54
54
53
53
52
28
51
51
51
49
49
48
48
47
47
47
46
46
45
6
6
6
6
6
12
11
11
11
11
11
10
10
9
9
8
8
8
8
8
8
8
8
8
7
7
7
12
5
5
5
5
5
5
5
4
4
3
3
3
3
3
2
2
2
2
2
2
1
1
19
27
27
27
26
25
25
24
24
24
24
23
23
22
21
20
18
17
17
16
16
15
15
15
14
14
14
14
14
14
14
14
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-26-3 СП | 3***П | Установка гидросистемы | |
| 3501-26-3-10СП | 3***П | Установка гидросистемы | |
| 3501-26-3-20СП | 3***П | Установка гидросистемы | |
| 1 | 2***9 | Корпус | |
| 1 | 2***0 | Корпус | |
| 2 | 4***4 | Упор | |
| 2 | 4***0 | Упор | |
| 3 | 4***5 | Шайба защитная | |
| 4 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 5 | Ш***0 | Шайба 16 ГОСТ 6402-70 | |
| 6 | К***8 | Кольцо 042-050-46-2-51-1668 | |
| 7 | 4***П | Трубопровод | |
| 7 | 4***П | Трубопровод | |
| 8 | 4***П | Заглушка | |
| 8 | 4***П | Заглушка | |
| 9 | 4***П | Трубопровод | |
| 9 | 4***П | Трубопровод | |
| 10 | 3***П | Рукав диаметр 32 | |
| 10 | 3***П | Рукав диаметр 32 | |
| 11 | 4***0 | Фланец | |
| 11 | 4***0 | Фланец | |
| 12 | 3***П | Рукав диаметр 32 | |
| 12 | 3***П | Рукав диаметр 32 | |
| 13 | 4***П | Рукав диаметр 12 | |
| 13 | 4***П | Рукав диаметр 12 | |
| 14 | К***7 | Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 15 | 4***П | Рукав диаметр 12 | |
| 15 | 4***П | Рукав диаметр 12 | |
| 16 | 4***П | Рукав диаметр 12 | |
| 16 | 4***П | Рукав диаметр 12 | |
| 17 | 4***П | Трубопровод | |
| 17 | 4***П | Трубопровод | |
| 18 | 7***4 | Прокладка | |
| 19 | 7***8 | Хомутик | |
| 20 | М***0 | Болт | |
| 21 | М***0 | Гайка | |
| 22 | Ш***0 | Шайба 8Т ГОСТ 6402-70 | |
| 23 | 3***П | Трубопровод | |
| 23 | 3***П | Трубопровод | |
| 24 | 5***7 | Угольник ввертной | |
| 24 | 5***0 | Угольник ввертной | |
| 25 | 2***9 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 25 | 2***0 | Болт ЗМ12х1,25-6gх100 ГОСТ 7796-70 | |
| 26 | Ш***0 | Шайба 12 ГОСТ 6402-70 | |
| 27 | К***7 | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | К***8 | Кольцо 050-060-58-2-51-1668 | |
| 29 | Н***2 | Контргайка | |
| 29 | Н***1 | Контргайка | |
| 30 | 3***П | Трубопровод | |
| 30 | 3***П | Трубопровод | |
| 31 | 4***5 | Рукав | |
| 33 | 4***П | Трубопровод | |
| 33 | 4***П | Трубопровод | |
| 34 | Б***0 | Болт М16-6gх45 ГОСТ 7796-70 | |
| 35 | К***1 | Кольцо 092-105-75-2-ИРП1314-1 | |
| 36 | 3***П | Рукав диаметр 32 | |
| 36 | 3***П | Рукав диаметр 32 | |
| 37 | 3***П | Рукав диаметр 32 | |
| 37 | 3***П | Рукав диаметр 32 | |
| 38 | 3***0 | Трубопровод | |
| 38 | 3***П | Трубопровод | |
| 39 | К***7 | Кольцо 014-018-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 40 | 4***П | Трубопровод | |
| 40 | 4***П | Трубопровод | |
| 42 | 4***3 | Рукав | |
| 42 | 4***0 | Рукав | |
| 43 | 4***П | Рукав диаметр 12 | |
| 43 | 4***П | Рукав диаметр 12 | |
| 44 | 3***П | Распределитель | |
| 44 | 3***П | Распределитель | |
| 45 | Б***0 | Болт М16х1,5-6gх35 ГОСТ 7796-70 | |
| 46 | 3***П | Трубопровод | |
| 46 | 3***П | Трубопровод | |
| 47 | 3***5 | Пробка | |
| 47 | 3***0 | Пробка | |
| 48 | К***7 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84 | |
| 49 | 3***П | Трубопровод | |
| 49 | 3***П | Трубопровод | |
| 51 | 4***П | Рукав диаметр 12 | |
| 51 | 4***П | Рукав диаметр 12 | |
| 52 | 2***6 | Угольник | |
| 52 | 2***0 | Угольник | |
| 53 | 3***3 | Заглушка | |
| 53 | 3***0 | Заглушка | |
| 54 | Н***2 | Гайка накидная | |
| 54 | Н***1 | Гайка накидная | |
| 56 | 3***П | Трубопровод | |
| 56 | 3***П | Трубопровод | |
| 57 | 4***П | Трубопровод | |
| 57 | 4***П | Трубопровод | |
| 58 | 3***П | Трубопровод | |
| 58 | 3***П | Трубопровод |
